Znajomość budowy szlifierki kątowej pomaga szybciej ocenić, czy narzędzie ma sens do cięcia, szlifowania i pracy w terenie, a także łatwiej wychwycić awarie zanim przerodzą się w większy problem. W tym tekście rozkładam na czynniki pierwsze najważniejsze elementy wewnętrzne, opisuję, jak przenoszony jest napęd, czym różnią się wersje sieciowe, akumulatorowe i pneumatyczne oraz na co patrzeć przy ocenie trwałości. Dorzucam też praktyczne wskazówki, które przydają się w warsztacie, a nie tylko w katalogu.
Najważniejsze elementy decydują o mocy, kontroli i bezpieczeństwie
- Silnik odpowiada za moc i kulturę pracy, a jego typ mocno wpływa na trwałość.
- Przekładnia kątowa zmienia kierunek napędu i dopasowuje obroty do tarczy.
- Łożyska, wentylacja i pyłoszczelność decydują o tym, jak długo narzędzie zachowa stabilność.
- Osłona tarczy i rękojeść boczna nie są dodatkami, tylko realnym wsparciem dla bezpieczeństwa i kontroli.
- Średnica tarczy i moc podpowiadają, do jakich zadań narzędzie będzie najbardziej użyteczne.
Jak wygląda budowa szlifierki kątowej od środka
Na zewnątrz wszystko wygląda dość prosto: korpus, rękojeść, osłona i tarcza. W środku układ jest już bardziej wymagający, bo narzędzie pracuje na wysokich obrotach i przy dużych przeciążeniach, więc każdy element musi być dobrze spasowany. Rdzeń stanowią silnik, łożyska, przekładnia kątowa i wrzeciono, a całość zamyka obudowa z wentylacją, która odprowadza ciepło i częściowo chroni wnętrze przed pyłem.
| Element | Rola | Co zwykle czuć w pracy |
|---|---|---|
| Silnik | Wytwarza napęd dla całego urządzenia | Moc, tempo cięcia, nagrzewanie |
| Wirnik i stojan | Tworzą właściwą część napędową | Start, płynność obrotów, pobór prądu |
| Szczotki lub elektronika bezszczotkowa | Przenoszą albo sterują energią w silniku | Trwałość i potrzeba serwisu |
| Łożyska | Stabilizują obracające się części | Wibracje, hałas, luz na osi |
| Przekładnia kątowa | Zawija napęd o 90 stopni i dopasowuje go do tarczy | Moment obrotowy i kultura pracy głowicy |
| Wrzeciono | Trzyma tarczę lub inny osprzęt | Kompatybilność, bicie, łatwość wymiany |
| Osłona i rękojeść boczna | Chronią operatora i poprawiają kontrolę | Bezpieczeństwo prowadzenia narzędzia |
W modelach elektrycznych najczęściej spotkasz silnik szczotkowy albo bezszczotkowy, a w pneumatycznych napęd łopatkowy zasilany sprężonym powietrzem. Z perspektywy użytkownika największą różnicę robi to, czy narzędzie pracuje równo i nie grzeje się po kilku minutach, bo właśnie tam wychodzi jakość wykonania łożysk i spasowania przekładni. To prowadzi wprost do pytania, jak napęd trafia na tarczę i dlaczego przekładnia jest tak ważna.
Jak działa przekładnia kątowa i co robi z obrotami silnika
Silnik w szlifierce kręci się szybko, ale tarcza potrzebuje nie tylko obrotów, lecz także odpowiedniego momentu. Dlatego na osi silnika pracuje mała zębatka, która napędza większą zębatkę w głowicy ustawionej pod kątem 90 stopni. Dzięki temu wrzeciono obraca tarczę w osi wygodnej do pracy, a nie w tej, w której pracuje sam silnik.
W praktyce liczą się dwa parametry: prędkość obrotowa i moment obrotowy. Małe modele 115 i 125 mm często pracują do około 11 000 obr./min, ale w cięższych zastosowaniach sama szybkość nie wystarczy. Przy grubszym materiale ważniejszy staje się zapas siły, dlatego większe tarcze zwykle łączą się z mocniejszym silnikiem i spokojniejszym, ale stabilniejszym przebiegiem pracy.

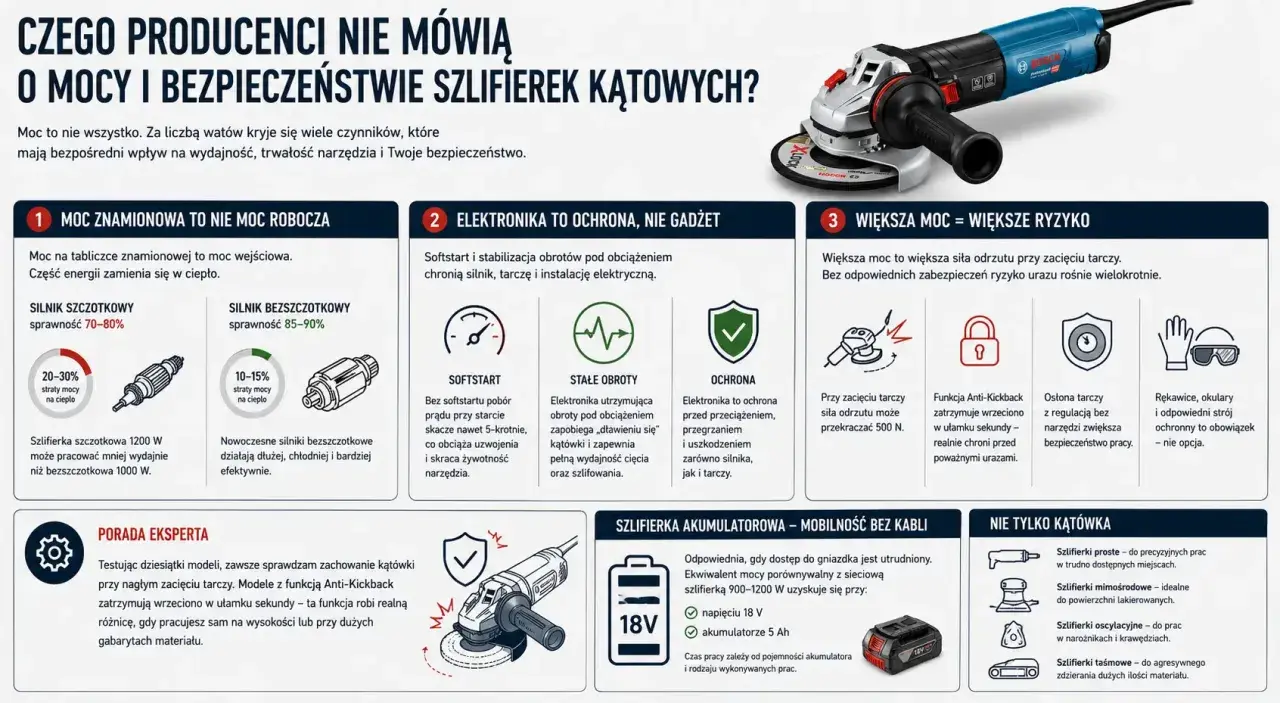

To właśnie dlatego producenci dokładają funkcje, które nie robią wrażenia na folderze, ale mają sens w warsztacie: soft start, czyli łagodny rozruch, restart protection, czyli zabezpieczenie przed samoczynnym startem po powrocie zasilania, oraz ograniczenie przeciążenia. Ja traktuję je jako element konstrukcji, a nie luksus. Przy tarczy 230 mm i dużym obciążeniu to realna ochrona zarówno przekładni, jak i użytkownika.
Na końcu tego układu zostaje wrzeciono, najczęściej z gwintem M14, które przyjmuje tarczę, szczotkę drucianą albo dysk tnący. Gdy już wiadomo, jak działa napęd, łatwiej zrozumieć, dlaczego ten sam mechanizm bywa zamknięty w tak różnych wersjach zasilania.
Czym różnią się modele sieciowe, akumulatorowe i pneumatyczne
Z zewnątrz wszystkie kątówki wyglądają podobnie, ale ich wnętrze potrafi być zupełnie inne. Wersja z przewodem jest najprostsza konstrukcyjnie, akumulatorowa dokłada elektronikę sterującą i pakiet ogniw, a pneumatyczna oddaje napęd kompresorowi. Dla użytkownika oznacza to inne tempo pracy, inną masę i inny poziom wygody w terenie.
| Typ zasilania | Co dochodzi do wnętrza | Największa zaleta | Największe ograniczenie |
|---|---|---|---|
| Sieciowa | Przewód zasilający, prostsza elektronika, klasyczny silnik | Stała dostępność mocy | Zależność od gniazdka |
| Akumulatorowa | Pakiet akumulatorów, BMS, sterowanie silnikiem, często konstrukcja bezszczotkowa | Mobilność i wygoda w terenie | Czas pracy ograniczony pojemnością ogniw |
| Pneumatyczna | Silnik łopatkowy i przewód powietrzny | Niska masa narzędzia i odporność na ciężką eksploatację | Potrzeba wydajnego kompresora |
W praktyce akumulatorowe modele coraz częściej dostają silnik bezszczotkowy, bo taki układ lepiej wykorzystuje energię z baterii i wolniej się zużywa. Z kolei szlifierki pneumatyczne trzymają się dobrze tam, gdzie liczy się lekkość w dłoni i praca produkcyjna, ale bez porządnego źródła sprężonego powietrza ich przewaga znika. Od tego momentu warto już patrzeć na cechy, które decydują nie tylko o mobilności, lecz także o trwałości całego narzędzia.
Co w konstrukcji najbardziej wpływa na trwałość i wygodę pracy
Jeśli miałbym wskazać elementy, które naprawdę odróżniają dobry model od przeciętnego, zacząłbym od łożysk, wentylacji i ochrony przed pyłem. W wielu narzędziach to właśnie kurz, a nie sama moc, skraca życie przekładni i wirnika. W lepszych konstrukcjach spotyka się nawet kanały labiryntowe, które utrudniają pyłowi dotarcie do łożysk i uzwojeń.
| Rozwiązanie | Po co jest | Kiedy robi największą różnicę |
|---|---|---|
| Łożyska kulkowe o solidnym osadzeniu | Stabilizują ruch wirnika i wrzeciona | Przy długiej pracy i dużym obciążeniu |
| Otwory wentylacyjne i kanały prowadzące powietrze | Odbierają ciepło z silnika | Przy cięciu grubszego materiału |
| Kanały labiryntowe | Ograniczają dostawanie się pyłu do środka | Przy szlifowaniu betonu, cegły i metalu |
| System antywibracyjny | Zmniejsza zmęczenie dłoni i nadgarstków | Przy pracy ciągłej i tarczach 180-230 mm |
| Beznarzędziowa osłona lub szybka nakrętka | Ułatwia zmianę ustawienia i osprzętu | Gdy często przechodzisz między cięciem a szlifowaniem |
| Soft start i zabezpieczenie przed ponownym uruchomieniem | Łagodzą rozruch i poprawiają bezpieczeństwo | Przy mocniejszych modelach i pracy na budowie |
Warto też pamiętać o obudowie głowicy. Aluminiowa głowica lepiej znosi temperaturę i obciążenia niż lekka, słabiej usztywniona konstrukcja, a to przekłada się na precyzję prowadzenia tarczy. Dla mnie to ważniejsze niż kilka dodatkowych watów w specyfikacji, bo w warsztacie najbardziej męczy narzędzie, które grzeje się, wibruje i „ucieka” w materiale. Z tych cech łatwo przejść do pytania, jak rozpoznać przeznaczenie szlifierki po samej średnicy tarczy i mocy.
Jak z konstrukcji odczytać, do jakiej pracy szlifierka się nada
Średnica tarczy mówi o zasięgu cięcia, ale dopiero w połączeniu z mocą i obrotami pokazuje, do czego narzędzie zostało naprawdę zbudowane. W małych szlifierkach spotyka się najczęściej tarcze 115 i 125 mm, zwykle z mocą rzędu 750-1200 W i obrotami dochodzącymi do 11 000 obr./min. W większych modelach zakres przesuwa się w stronę 180 i 230 mm, a moc często przekracza 2000 W, miejscami dochodząc nawet do około 2600 W.
| Średnica tarczy | Typowa moc | Do czego pasuje najlepiej | Na co uważać |
|---|---|---|---|
| 115 mm | około 750-900 W | Lekkie szlifowanie, cienkie cięcie, praca jedną ręką | Mniejsza głębokość cięcia |
| 125 mm | około 900-1200 W | Uniwersalne zastosowania warsztatowe | Wciąż wymaga pewnego prowadzenia |
| 180 mm | ponad 2000 W | Grubsze profile, cięższe szlifowanie, większe powierzchnie | Większa masa i wyraźniejszy odrzut |
| 230 mm | 2000-2600 W | Zbrojenie, kostka brukowa, gruby metal i prace budowlane | Największe zmęczenie operatora i największe ryzyko przy błędnym doborze tarczy |
Ja najczęściej traktuję 125 mm jako rozsądny kompromis do warsztatu, o ile nie ma to być narzędzie do naprawdę ciężkiej roboty. Z kolei 230 mm wybieram tylko wtedy, gdy naprawdę potrzebna jest głębokość cięcia i zapas mocy, bo za tę wydajność płaci się wagą, hałasem i większym obciążeniem całego układu. To prowadzi do ostatniego, praktycznego pytania: co zwykle zużywa się pierwsze i po czym poznać, że narzędzie prosi o serwis.
Co zwykle zużywa się pierwsze i jakie objawy daje
W szlifierce kątowej najszybciej zużywają się elementy, które pracują non stop pod obciążeniem albo są narażone na pył. Najczęściej zaczynam od sprawdzenia szczotek, łożysk, przekładni i włącznika, bo to właśnie tam objawy pojawiają się jako pierwsze.
- Szczotki i komutator - jeśli narzędzie mocno iskrzy, traci moc albo startuje nierówno, to pierwszy trop.
- Łożyska - charakterystyczny szum, metaliczny dźwięk i luz na osi zwykle oznaczają zużycie.
- Przekładnia - chrobotanie, grzanie głowicy i wyczuwalne drgania sugerują problem z zębami lub smarowaniem.
- Włącznik i przewód - przerywanie pracy, gaśnięcie po poruszeniu kablem lub brak reakcji na start to typowe symptomy elektryczne.
- Wrzeciono i kołnierz - trudności z blokadą, bicie tarczy albo nierówne mocowanie osprzętu od razu odbijają się na jakości cięcia.
Jeśli narzędzie zaczyna pachnieć izolacją, szybko się przegrzewa albo po kilku minutach wyraźnie słabnie, nie dociskam go dalej „na siłę”. Zwykle problem leży nie w samej tarczy, tylko w chłodzeniu, łożyskach albo zasilaniu. I zanim zajrzysz do środka, odłącz wtyczkę lub wyjmij akumulator - przy blokadzie wrzeciona i wymianie osprzętu to prosta zasada, która naprawdę ogranicza ryzyko.
Co sprawdzić przed pierwszym cięciem, żeby wszystko pracowało tak, jak powinno
- Sprawdź, czy osłona tarczy jest założona i ustawiona tak, by odcinała iskry od strony operatora.
- Upewnij się, że tarcza ma dopuszczalne obroty wyższe niż obroty biegu jałowego narzędzia.
- Skontroluj, czy kołnierz, nakrętka i wrzeciono są czyste oraz dobrze osadzone.
- Przykręć rękojeść boczną, jeśli narzędzie ma pracować dłużej albo z większą tarczą.
- Po uruchomieniu daj szlifierce kilka sekund na pracę bez obciążenia i obserwuj, czy nie ma nadmiernych drgań.
Jeśli miałbym zostawić jedną praktyczną myśl, to tę: dobra szlifierka nie wygrywa samą mocą. Wygrywa wtedy, gdy silnik, przekładnia, łożyska, osłona i wrzeciono tworzą stabilny układ, który daje się prowadzić pewnie, bez zbędnych drgań i bez niepotrzebnego zmęczenia dłoni. Właśnie dlatego przy wyborze narzędzia warto patrzeć na konstrukcję, a nie tylko na liczbę watów na tabliczce.
