Najważniejsze informacje
- kW, kVA i cos φ to nie to samo - bez tej różnicy łatwo źle odczytać możliwości agregatu.
- Tabliczka znamionowa daje punkt startowy, ale nie mówi wszystkiego o pracy pod obciążeniem.
- Wiarygodny test wymaga obciążenia, najlepiej kontrolowanego load bankiem albo realnym odbiornikiem.
- Przy pompach i silnikach liczy się rozruch, bo chwilowy pobór mocy bywa wielokrotnie wyższy niż w pracy ciągłej.
- Analizator mocy pokazuje najwięcej: napięcie, prąd, kW, kVA, PF i często także harmoniczne.
- Duży spadek napięcia lub częstotliwości to sygnał, że agregat jest przeciążony albo źle dobrany do obciążenia.
Co naprawdę oznacza moc agregatu
Najpierw trzeba rozdzielić trzy pojęcia, które w rozmowach o agregatach często się mieszają. kW to moc czynna, czyli to, co faktycznie wykonuje pracę. kVA to moc pozorna, ważna przy doborze generatora i obciążenia. PF albo cos φ pokazuje ich relację - przy PF 0,8 agregat 10 kVA daje około 8 kW.
| Pojęcie | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| kW | Moc czynna | To realna moc dostępna dla urządzeń |
| kVA | Moc pozorna | Pomaga ocenić, ile agregat może dostarczyć elektrycznie |
| PF / cos φ | Stosunek kW do kVA | Pokazuje, ile z poboru naprawdę zamienia się w pracę |
| Moc rozruchowa | Chwilowy pobór przy starcie | Kluczowa przy pompach, sprężarkach i silnikach |
Właśnie dlatego agregat opisany jako „10 kVA” nie musi zasilić odbiornika 10 kW. Jeśli współczynnik mocy wynosi 0,8, realna moc czynna spada do około 8 kW. Przy urządzeniach z silnikami ten margines szybko się kończy, bo start wymaga dużo większego prądu niż sama praca ciągła. Zanim przejdę do pomiaru, warto więc wiedzieć, co w ogóle stoi na tabliczce znamionowej.
Najpierw sprawdź tabliczkę znamionową i instrukcję
W praktyce zaczynam od najprostszej rzeczy: odczytu danych znamionowych. Szukam mocy ciągłej, mocy awaryjnej, napięcia, częstotliwości, prądu znamionowego i informacji o liczbie faz. W agregatach trójfazowych bardzo często pojawia się odniesienie do PF 0,8, a w jednofazowych - do PF 1,0.
- Moc ciągła mówi, ile agregat może oddawać przez dłuższy czas.
- Moc awaryjna dotyczy krótszej pracy w trybie rezerwowym.
- Prąd znamionowy pomaga sprawdzić, czy instalacja i przewody są dobrane poprawnie.
- Napięcie i częstotliwość pokazują, czy agregat pracuje w parametrach właściwych dla odbiorników.
Jeśli masz tylko wartość w kVA, przelicz ją przez współczynnik mocy. To prostsze niż zgadywanie i od razu pokazuje, czy urządzenie ma rezerwę, czy raczej pracuje na granicy możliwości. Tę samą zasadę stosuję potem przy realnym teście, bo sama tabliczka jeszcze nie mówi, jak agregat zachowa się pod obciążeniem.
Najpewniejszy wynik daje test pod obciążeniem

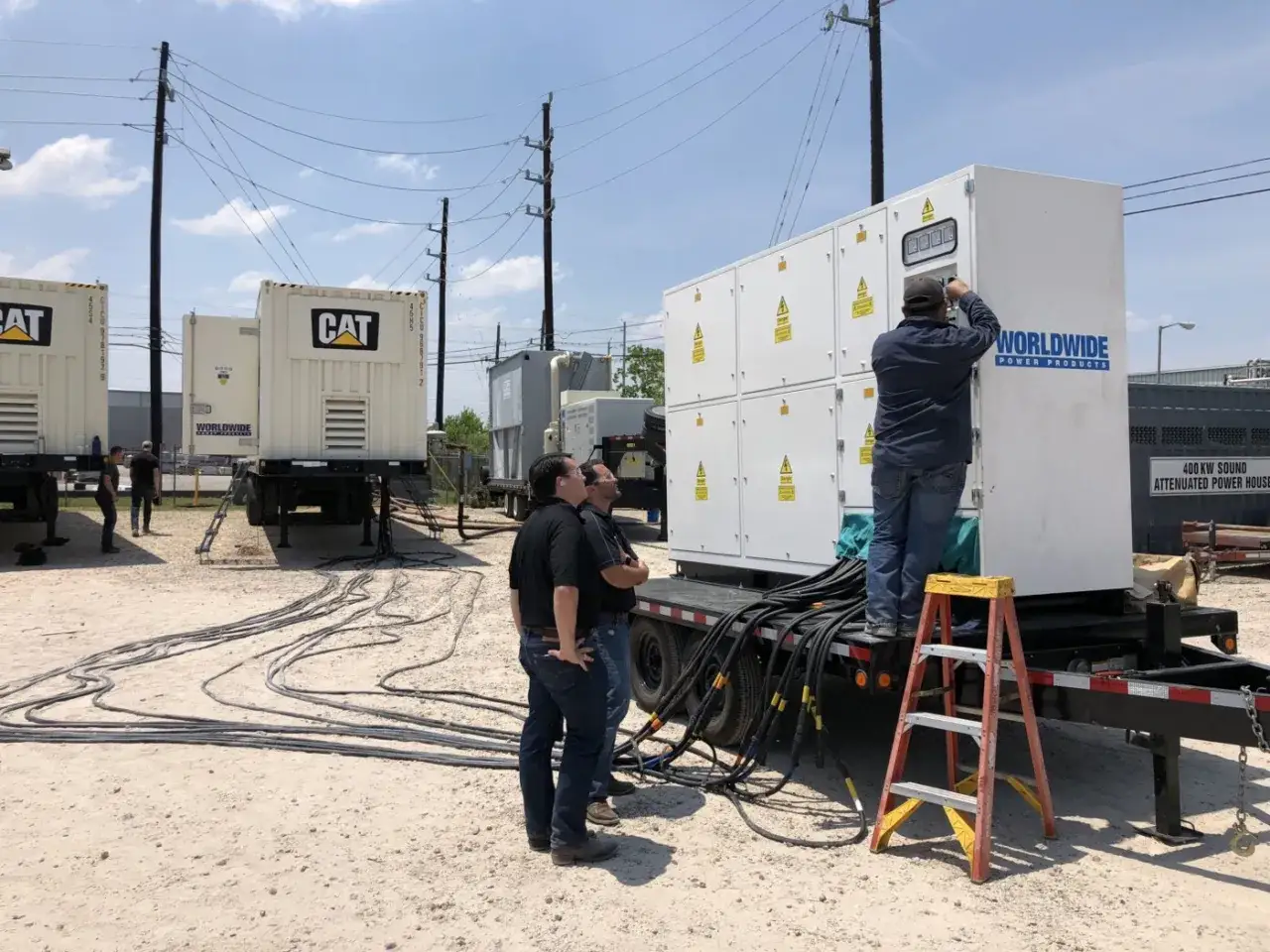

Jeżeli chcę sprawdzić rzeczywistą wydajność, wybieram test pod obciążeniem. Najlepiej robi się go na load banku, czyli kontrolowanym obciążeniu, które symuluje pobór prądu bez ryzyka dla właściwych maszyn. To daje powtarzalny wynik i pozwala obserwować, czy agregat utrzymuje napięcie, częstotliwość i temperaturę pracy przy rosnącym obciążeniu.
| Metoda | Co pokazuje | Kiedy wystarczy | Ograniczenie |
|---|---|---|---|
| Odczyt z tabliczki | Dane katalogowe | Do wstępnej oceny | Nie mówi nic o zachowaniu po latach pracy |
| Miernik cęgowy | Prąd i orientacyjny pobór | Do szybkiej kontroli | Bez PF łatwo pomylić kW z kVA |
| Analizator mocy | kW, kVA, PF, napięcie, częstotliwość | Do rzetelnej diagnozy | Wymaga poprawnego podłączenia i większego budżetu |
| Load bank | Pracę pod kontrolowanym obciążeniem | Do testu serwisowego i odbiorczego | Nie zawsze odwzoruje rozruch silników |
Przy agregatach awaryjnych sensownym punktem odniesienia jest test przez co najmniej 30 minut i obciążenie na poziomie nie mniejszym niż 30% mocy znamionowej, ale zawsze ważniejsze są instrukcja producenta i warunki danego obiektu. W praktyce test przeprowadzam etapami: najpierw stabilizacja, potem kolejne skoki obciążenia, a na końcu obserwacja, czy parametry wracają do normy bez długiego bujania. Taki test mówi dużo więcej niż krótkie uruchomienie na luzie.
Najważniejsze jest to, aby load bank był dobrany do napięcia i mocy agregatu. Źle dobrane obciążenie daje wynik, który wygląda profesjonalnie, ale niewiele mówi o realnej pracy urządzenia. I właśnie dlatego sam pomiar prądu bez interpretacji bywa mylący - co prowadzi do kolejnego kroku, czyli policzenia mocy z danych elektrycznych.
Jak policzyć moc z pomiaru napięcia i prądu
Jeśli mam do dyspozycji tylko miernik cęgowy, miernik napięcia i informację o współczynniku mocy, mogę policzyć przybliżoną moc. Dla obwodu jednofazowego używam wzoru P = U × I × PF. Dla trójfazowego najczęściej stosuję P = √3 × U × I × PF. Gdy chcę obliczyć moc pozorną, pomijam PF i liczę samą wartość w kVA.
Przykład jest prosty: przy 400 V, 14 A i PF 0,8 agregat trójfazowy oddaje około 7,75 kW. To od razu pokazuje, że sama wartość prądu nic nie mówi bez napięcia i PF. Jeśli PF nie jest znany, wynik traktuję tylko orientacyjnie, bo wtedy widzę raczej kVA niż prawdziwe kW.
- Zmierz napięcie na wyjściu agregatu pod obciążeniem.
- Zmierz prąd każdej fazy albo przewodu roboczego.
- Odczytaj PF z analizatora albo z dokumentacji odbiornika.
- Policz kW lub kVA według właściwego wzoru.
- Sprawdź, czy częstotliwość utrzymuje się blisko 50 Hz.
Tu mam jedną praktyczną uwagę: zwykły multimetr często nie wystarcza, jeśli przebieg nie jest idealnie sinusoidalny albo w obwodzie pracują falowniki. Wtedy lepiej użyć analizatora mocy lub miernika True RMS, który lepiej radzi sobie z rzeczywistym sygnałem. To ważne zwłaszcza tam, gdzie agregat zasila mieszane obciążenie, a nie tylko grzałki i oświetlenie.
Pompy i silniki zmieniają wynik testu
Przy pompach, sprężarkach i innych silnikach elektrycznych najważniejsza jest nie tylko moc ciągła, ale też moment rozruchowy i prąd przy starcie. Taki odbiornik potrafi w pierwszej chwili pobrać wielokrotnie więcej niż w normalnej pracy. Dlatego agregat, który bez problemu zasila 5 kW grzałki, może mieć kłopot z jedną pompą głębinową albo sprężarką o podobnej mocy znamionowej.
Ja patrzę tu na trzy rzeczy: rodzaj rozruchu, charakter obciążenia i spadek napięcia przy starcie. Jeżeli pompa startuje bez miękkiego rozruchu albo bez falownika, agregat musi być przygotowany na duży skok poboru. Przy silnikach indukcyjnych sama moc znamionowa nie wystarcza, bo kluczowe staje się to, jak długo trwa rozruch i czy napięcie nie siada za mocno.
- Pompa głębinowa - liczy się prąd rozruchowy i długość przewodów, bo spadki napięcia potrafią zabić start.
- Sprężarka - ważny jest start pod obciążeniem i stabilność obrotów po ruszeniu.
- Mieszadło lub wyciągarka - trzeba sprawdzić nie tylko moc, ale też moment potrzebny do ruszenia.
- Silnik z falownikiem - test trzeba robić świadomie, bo elektronika zmienia charakter poboru i kształt prądu.
Najczęstsze błędy przy ocenie mocy agregatu
Najwięcej problemów widzę wtedy, gdy ktoś ocenia agregat po jednym odczycie albo po krótkim uruchomieniu bez obciążenia. Taki test bywa uspokajający, ale ma małą wartość diagnostyczną. Agregat może pracować równo na jałowo, a pod realnym obciążeniem natychmiast pokazać słabość regulatora napięcia, układu paliwowego albo samego doboru mocy.
- Pomiar bez obciążenia - wygląda dobrze, ale nic nie mówi o pracy pod prądem.
- Ignorowanie współczynnika mocy - prowadzi do mylenia kW z kVA.
- Brak oceny rozruchu - szczególnie groźny przy pompach i silnikach.
- Zbyt krótki test - agregat nie zdąży osiągnąć stabilnej temperatury pracy.
- Nieprzeliczone straty na kablach - długi i cienki przewód potrafi obniżyć napięcie bardziej, niż się wydaje.
- Ocena tylko po napięciu - napięcie może wyglądać przyzwoicie, a częstotliwość i PF już nie.
Drugim częstym błędem jest zakładanie, że „większy zawsze znaczy lepszy”. W praktyce zbyt duży agregat pracujący stale na niskim obciążeniu też nie jest ideałem, bo gorzej osiąga temperaturę roboczą i nie pokazuje prawdziwego zachowania w warunkach pracy. Dla wielu zastosowań lepszy jest dobrze dobrany zapas niż zakup jednostki przewymiarowanej o jedną klasę za wysoko. I właśnie to prowadzi do ostatniego pytania: kiedy wynik testu jest naprawdę wiarygodny?
Kiedy wynik jest wiarygodny, a kiedy tylko wygląda dobrze
Za wiarygodny uznaję taki pomiar, w którym agregat pracuje pod obciążeniem, parametry są mierzone w stabilnym stanie, a wynik obejmuje nie tylko napięcie, ale też prąd, częstotliwość i - jeśli to możliwe - PF. Jeśli chcesz szybkiej oceny, wystarczy odczyt tabliczki i prosty pomiar cęgowy. Jeśli jednak agregat ma zasilać pompy, sprężarki albo silniki przez dłuższy czas, robię pełny test pod obciążeniem i zostawiam sobie jeszcze rezerwę mocy rzędu 20-30%.
To zwykle daje bardziej użyteczny obraz niż sama liczba z katalogu. W praktyce najlepszy wynik to nie ten najwyższy, tylko ten, który odpowiada rzeczywistemu profilowi pracy: startowi, obciążeniu ciągłemu, spadkom napięcia i zachowaniu po kilku minutach lub dłużej. Gdy te elementy się zgadzają, masz odpowiedź, czy agregat nadaje się do pracy z Twoimi odbiornikami, czy potrzebuje większej mocy albo innego sposobu rozruchu.
