Sprężarka rootsa zastosowanie znajduje szczególnie tam, gdzie liczy się duży, stabilny strumień powietrza lub gazu przy niskim albo umiarkowanym sprężu. Najprościej patrzę na nią jak na specjalistę od objętości: nie wygrywa wysokim ciśnieniem, tylko przewidywalną pracą, prostą konstrukcją i odpornością na ciągły tryb. Właśnie dlatego pojawia się w oczyszczalniach ścieków, transporcie pneumatycznym, układach próżniowych i w niektórych silnikach jako doładowanie mechaniczne.
Najważniejsze informacje w skrócie
- Sprężarka Rootsa jest dmuchawą wyporową, więc utrzymuje stały przepływ przy niskim lub średnim sprężu.
- Najczęstsze zastosowania to napowietrzanie oczyszczalni, transport pneumatyczny, podciśnienie i praca z gazami procesowymi.
- W silnikach działa jako mechaniczne doładowanie, dając szybki przyrost momentu bez typowej zwłoki turbiny.
- Jej mocną stroną jest prostota i stabilność, a słabszą spadek sprawności przy wyższym sprężu oraz wzrost temperatury i hałasu.
- Przy doborze liczą się przede wszystkim wydajność, różnica ciśnień, rodzaj medium, temperatura pracy i zabezpieczenie instalacji.
Czym jest sprężarka Rootsa i dlaczego pracuje inaczej niż klasyczny kompresor
W tej konstrukcji dwa wirniki o kształcie płatów obracają się bez kontaktu ze sobą i przenoszą porcje gazu z ssania na tłoczenie. To klasyczne sprężanie wyporowe: maszyna nie ściska powietrza wewnątrz komory tak jak sprężarka śrubowa czy tłokowa, tylko transportuje je w zamkniętych kieszeniach objętościowych. Sprężenie następuje dopiero po stronie tłocznej, gdy gaz napotyka opór instalacji.
To właśnie dlatego taka dmuchawa najlepiej czuje się przy dużym przepływie i niewielkiej różnicy ciśnień. W praktyce często spotyka się zakresy około 0,1-1,0 bar różnicy ciśnień dla typowych układów jednego stopnia; specjalne wersje pracują szerzej, ale koszt energetyczny i termiczny rośnie szybko. Z mojego punktu widzenia to maszyna, którą wybiera się za powtarzalność, a nie za rekordową sprawność.
W nowszych odmianach spotyka się kilka płatów wirnika zamiast dwóch, bo pomaga to ograniczyć pulsacje, hałas i wibracje. To ważne, bo przy pracy ciągłej właśnie kultura pracy często decyduje o tym, czy instalacja nadaje się do hali, czy tylko do osobnej maszynowni.
Ten fundament techniczny dobrze tłumaczy, dlaczego zakres zastosowań jest jednocześnie szeroki i dość precyzyjny.
Gdzie taka sprężarka pracuje najczęściej
W polskich zakładach najczęściej widzę ją tam, gdzie trzeba dostarczyć dużo powietrza bez skoków wydajności: w napowietrzaniu, w przenoszeniu materiałów sypkich i w układach próżniowych. To nie są przypadkowe miejsca. Roots dobrze znosi długą pracę, a procesy technologiczne zwykle wymagają właśnie stałego, przewidywalnego przepływu.
| Zastosowanie | Co robi maszyna | Dlaczego Roots się sprawdza | Na co uważać |
|---|---|---|---|
| Oczyszczalnie ścieków | Napowietrza zbiorniki i komory biologiczne | Daje równy, ciągły strumień powietrza potrzebny mikroorganizmom | Hałas, pobór energii i konieczność pracy w trybie ciągłym |
| Transport pneumatyczny | Przesyła mąkę, cement, granulat, pył lub pelet przez rurociąg | Zapewnia duży przepływ przy niskim sprężu i dobrze współpracuje z instalacjami przesyłowymi | Filtracja, zapychanie przewodów i dobór średnicy rurociągu |
| Układy próżniowe | Tworzy niską próżnię lub pracuje jako booster w układzie wielostopniowym | Stabilnie usuwa gaz przy dużym przepływie objętościowym | Nie nadaje się do głębokiej próżni bez dodatkowych stopni |
| Przemysł chemiczny i petrochemiczny | Przemieszcza gazy procesowe, często obojętne lub techniczne | Może pracować na sucho i w układach wymagających powtarzalności | Kompatybilność materiałowa i szczelność instalacji |
| Biogaz i gaz składowiskowy | Podnosi ciśnienie i wspiera transport gazu do procesu | Sprawdza się przy stabilnym przepływie i w systemach ciągłych | Skład gazu, wilgoć, filtracja i ochrona przed zanieczyszczeniami |
W praktyce najważniejsze jest to, że ta technologia lubi procesy przewidywalne. Jeśli instalacja ma podawać powietrze do osadnika, zasilać linię transportu proszku albo utrzymywać niską próżnię, Roots pasuje bardzo dobrze. Gdy jednak opór układu mocno się zmienia, część nowych instalacji przechodzi na dmuchawy śrubowe albo turbodmuchawy, bo pozwalają lepiej zarządzać energią.
To prowadzi wprost do drugiego dużego obszaru użycia, czyli doładowania silników.
Zastosowanie w silnikach i doładowaniu mechanicznym

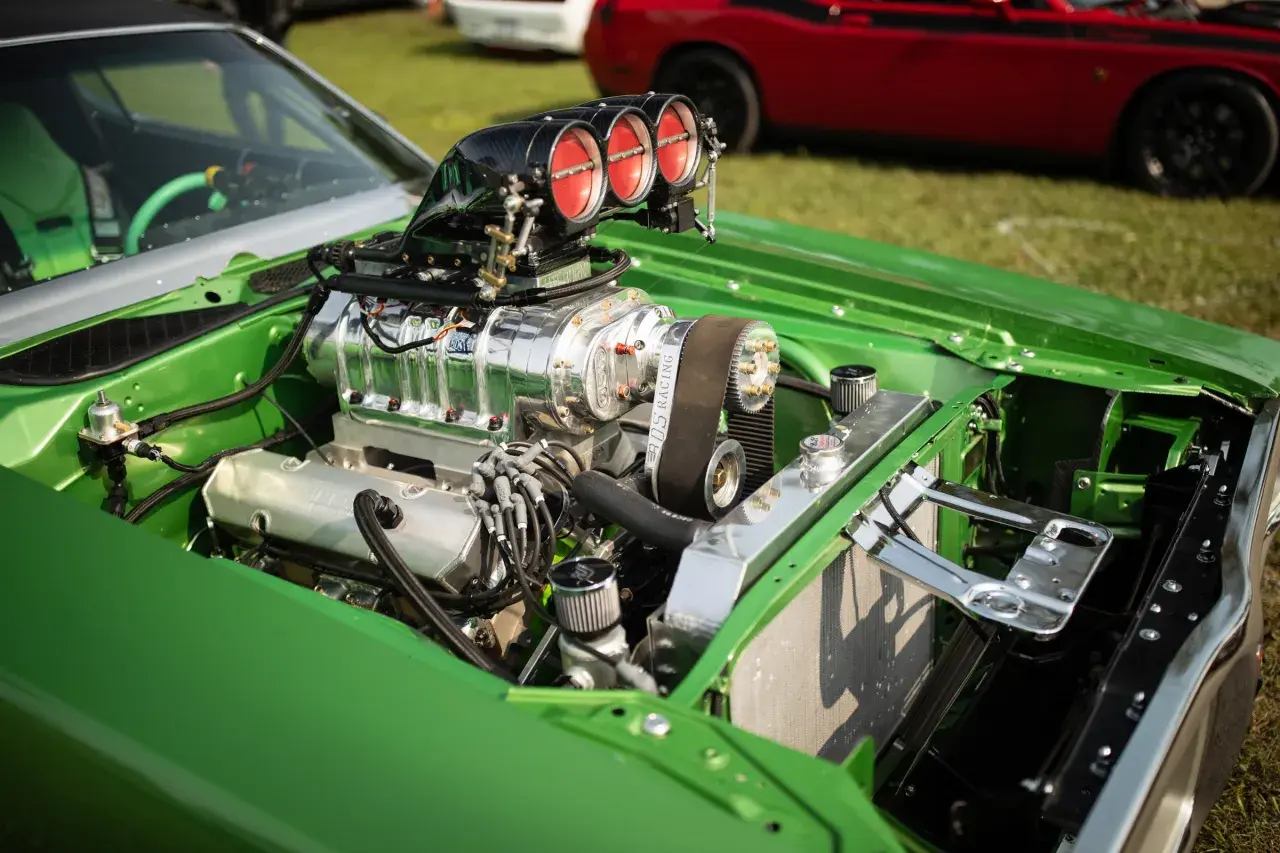

W motoryzacji i w silnikach przemysłowych Roots pełni rolę doładowania mechanicznego. Napędzany paskiem albo przekładnią wtłacza więcej powietrza do kolektora dolotowego, dzięki czemu do cylindra trafia więcej tlenu i silnik może spalić większą dawkę paliwa. Największa zaleta jest oczywista: moment obrotowy pojawia się od razu, bez czekania, aż turbina się rozpędzi.
To dlatego takie rozwiązanie długo trzymało się w dwusuwowych silnikach wysokoprężnych, a dziś nadal pojawia się w projektach sportowych, truckach, maszynach roboczych i jednostkach, w których liczy się natychmiastowa reakcja na gaz. Przy niskich obrotach daje wyraźne „wypełnienie” dolotu i poprawia elastyczność. W praktyce to bardziej charakter niż czysta moc maksymalna.Ma też wyraźne ograniczenia. Roots zwykle podnosi temperaturę ładunku bardziej niż układy lepiej sprężające wewnętrznie, dlatego przy mocniejszym doładowaniu często potrzebny jest intercooler. Jeśli dołożysz za duży spręż lub zbyt mały napęd, rośnie pobór mocy z wału, hałas i temperatura, a zysk zaczyna się topić. Właśnie dlatego w samochodach i cięższych silnikach coraz częściej porównuje się go z układami śrubowymi albo turbosprężarkami.
Właśnie tu najlepiej widać, że nie każda aplikacja potrzebuje tego samego kompromisu między reakcją, sprawnością i temperaturą pracy.
Kiedy Roots wygrywa, a kiedy lepiej wybrać inną technologię
Jeśli patrzę na wybór technologii bez marketingu, to podstawowe pytanie brzmi nie „co jest najnowocześniejsze”, tylko „co ma najlepszy koszt całkowity w moim punkcie pracy”. Roots potrafi być bardzo dobrym wyborem, ale nie wtedy, gdy ktoś oczekuje od niego wysokiej sprawności przy dużym sprężu.
| Technologia | Mocna strona | Słabsza strona | Kiedy ma sens |
|---|---|---|---|
| Roots blower | Prosty układ, stabilny przepływ, dobra odporność na pracę ciągłą | Niższa sprawność przy wyższym sprężu i większy hałas | Aeracja, transport pneumatyczny, niska próżnia, doładowanie z natychmiastową reakcją |
| Dmuchawa śrubowa | Lepsza sprawność energetyczna i często spokojniejsza praca | Wyższy koszt zakupu i bardziej złożona konstrukcja | Gdy instalacja pracuje długo i prąd jest dużą częścią kosztu |
| Turbodmuchawa | Bardzo dobra efektywność przy dużych przepływach | Wrażliwsza na warunki punktu pracy i zwykle mniej uniwersalna przy małych instalacjach | Duże systemy napowietrzania i aplikacje, w których dominują koszty energii |
Jeśli instalacja ma pracować 24/7, to często opłaca się zapłacić więcej na starcie, a mniej później za energię. Jeśli natomiast priorytetem jest prostota, szybki serwis i przewidywalny przepływ przy umiarkowanym obciążeniu, Roots nadal ma bardzo mocną pozycję. To właśnie ten balans decyduje, czy urządzenie zostanie w zakładzie na lata, czy tylko na papierze wygląda dobrze.
Po takim porównaniu najważniejsze staje się już nie „co wybrać”, ale „jak to poprawnie dobrać i nie zepsuć sensownego rozwiązania złym montażem”.
Na co patrzeć przy doborze i montażu agregatu
Tu najłatwiej o błędy, bo sama dmuchawa może być poprawna, a instalacja już nie. Dobór zaczynam od czterech rzeczy: wymaganego przepływu, różnicy ciśnień, rodzaju medium i czasu pracy. Jeśli któraś z tych wartości jest „na oko”, cały układ zaczyna żyć własnym życiem.
W praktyce przyzwyczaiłem się zostawiać 10-20% zapasu na zmiany zabrudzenia filtrów, wzrost oporów w rurach i rzeczywiste warunki procesu. Zbyt mały zapas kończy się pracą przy granicy mapy, zbyt duży - niepotrzebnym poborem mocy i przewymiarowaniem całego agregatu.
- Przepływ dobieraj do rzeczywistego zapotrzebowania procesu, nie do „maksimum z katalogu”.
- Spręż sprawdzaj razem z oporem rurociągu, bo sama dmuchawa nie pracuje w próżni projektowej.
- Medium ma znaczenie przy gazach agresywnych, wilgotnych i zapylonych.
- Temperatura na tłoczeniu rośnie wraz z obciążeniem, więc chłodzenie nie jest dodatkiem, tylko częścią projektu.
- Filtracja i tłumienie pulsacji chronią zarówno wirniki, jak i ludzi pracujących przy maszynie.
- Zabezpieczenie przed nadciśnieniem i sensowny bypass są obowiązkowe, jeśli układ ma pracować bez nadzoru przez wiele godzin.
Przy pracy ciągłej pilnuję też osprzętu: zaworu bezpieczeństwa, obejścia, chłodzenia i tłumienia pulsacji. Roots nie lubi pracy na zamkniętym tłoczeniu. Jeśli instalacja się przytka, temperatura i pobór prądu rosną bardzo szybko, więc bez zabezpieczeń problem jest kwestią minut, nie dni.
To właśnie ten etap zwykle odróżnia instalację stabilną od takiej, która co chwilę wymaga interwencji i kosztuje więcej, niż zakładano na etapie zakupu.
Co z tego wynika dla warsztatu i zakładu, który planuje taką instalację
Sprężarka Rootsa ma sens wtedy, gdy proces potrzebuje stałego przepływu, prostoty i pracy ciągłej, a nie najwyższej sprawności przy dużym sprężu. Jeśli instalacja ma napowietrzać zbiornik, podawać materiał sypki, utrzymywać niską próżnię albo doładowywać silnik z niskich obrotów, to jest bardzo logiczny wybór.
Jeżeli jednak zakładasz wyższe ciśnienia, zmienny punkt pracy albo maksymalnie niski koszt energii, wtedy zwykle lepiej od razu porównać ją ze śrubową dmuchawą lub turbodmuchawą. W praktyce najbardziej opłaca się nie sam typ urządzenia, tylko dobrze dobrany punkt pracy całego układu.
Właśnie tak patrzę na tę technologię: nie jako na uniwersalny kompresor, ale jako na narzędzie do konkretnych zadań. I w tych zadaniach potrafi być bardzo skuteczna, o ile nie wymusza się od niej pracy poza własnym zakresem.
