W maszynach budowlanych dobry układ sterowania decyduje nie tylko o wygodzie operatora, ale też o tempie robót, zużyciu paliwa i liczbie poprawek. Systemy sterowania maszyn w tej branży obejmują dziś zarówno proste wskaźniki poziomu, jak i zaawansowaną automatyzację pracy koparki, spycharki czy równiarki. Jeśli rozumiesz, jak są zbudowane i kiedy naprawdę mają sens, łatwiej wybierzesz rozwiązanie do konkretnej roboty zamiast kupować funkcje „na zapas”.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem układu sterowania
- W praktyce najczęściej wybiera się między prostym 2D, pełnym 3D i rozwiązaniami opartymi na total station.
- Największy zysk daje tam, gdzie prace są powtarzalne: wykopy, niwelacje, skarpy, drogi i podbudowy.
- GNSS działa świetnie w otwartym terenie, ale przy zasłoniętym niebie i w głębokich wykopach lepiej sprawdza się total station lub układ hybrydowy.
- Bezpieczeństwo trzeba traktować osobno od produktywności: funkcje ochronne projektuje się inaczej niż wskazania na ekranie.
- Retrofit ma sens, ale tylko wtedy, gdy hydraulika, okablowanie, model projektu i serwis są dobrze przygotowane.
Jak działa sterowanie w maszynach budowlanych

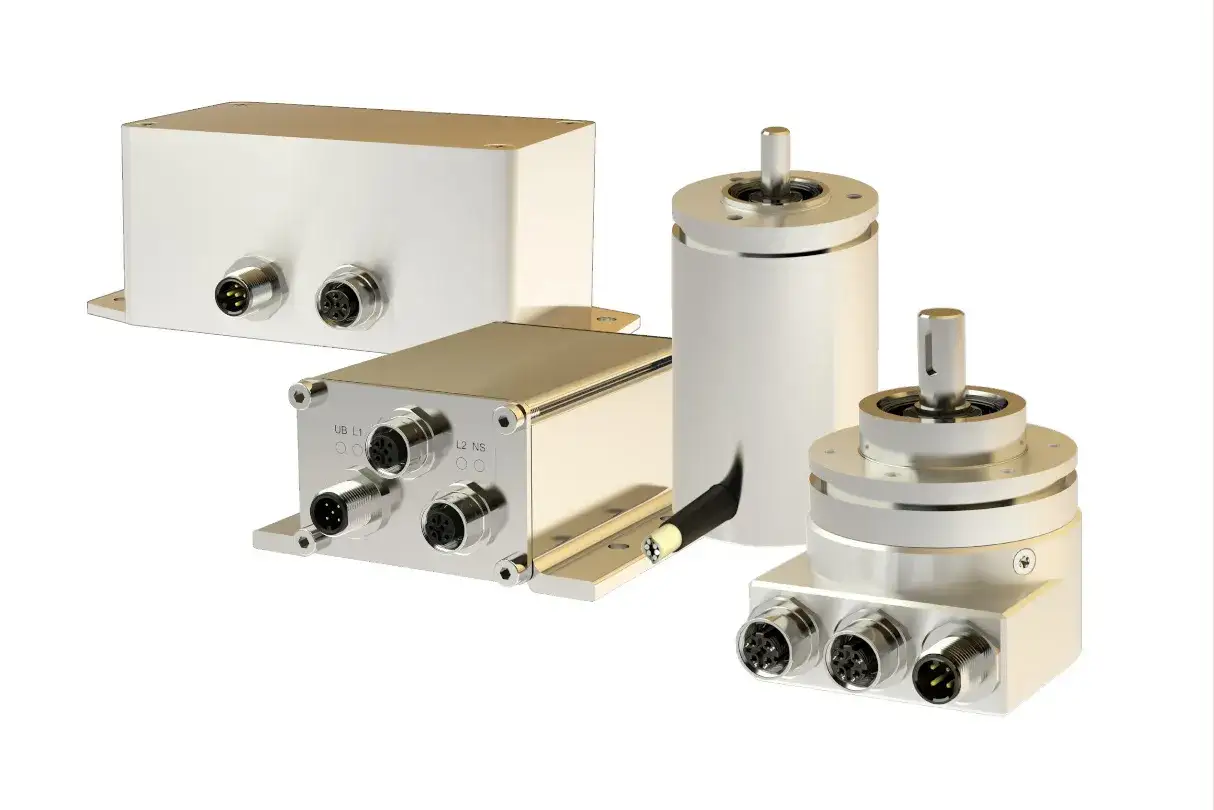

Najprościej mówiąc, układ zbiera dane z czujników, porównuje je z projektem i albo podpowiada operatorowi korektę, albo sam ogranicza ruch osprzętu. W koparce będą to zwykle czujniki kąta wysięgnika, ramienia i łyżki, odbiornik GNSS albo total station oraz ekran w kabinie, który pokazuje odchyłkę od zadanej rzędnej. W bardziej rozbudowanych wersjach dochodzi sterownik PLC, czyli programowalny sterownik logiczny, który nadzoruje logikę pracy i wysyła sygnały do hydrauliki.
W praktyce widzę tu trzy poziomy działania. Pierwszy to sama wskazówka dla operatora: maszyna pokazuje, czy trzeba podnieść łyżkę, opuścić lemiesz albo skorygować spadek. Drugi poziom to półautomatyka, w której system utrzymuje wybrany parametr, na przykład głębokość albo nachylenie. Trzeci poziom to pełniejsze sterowanie ruchem, gdzie część pracy wykonuje już elektronika i hydraulika, a operator bardziej nadzoruje proces niż prowadzi każdy ruch ręcznie.
To właśnie ta różnica decyduje, czy mówimy o prostym wsparciu, czy o realnej automatyzacji pracy osprzętu. Gdy ten mechanizm jest jasny, dużo łatwiej przejść do pytania, które dla wykonawcy jest ważniejsze niż sama technologia: jaki typ rozwiązania wybrać do konkretnej robót ziemnych.
Jakie typy rozwiązań spotyka się najczęściej
Na placu budowy najczęściej spotykam układy, które można rozłożyć od najprostszych do najbardziej zaawansowanych. Różnią się dokładnością, kosztem wdrożenia i tym, jak dobrze znoszą trudne warunki terenowe. Dobrze jest patrzeć na nie nie jak na „lepsze” i „gorsze”, tylko jak na narzędzia do różnych zadań.
| Typ rozwiązania | Co robi | Gdzie sprawdza się najlepiej | Ograniczenia |
|---|---|---|---|

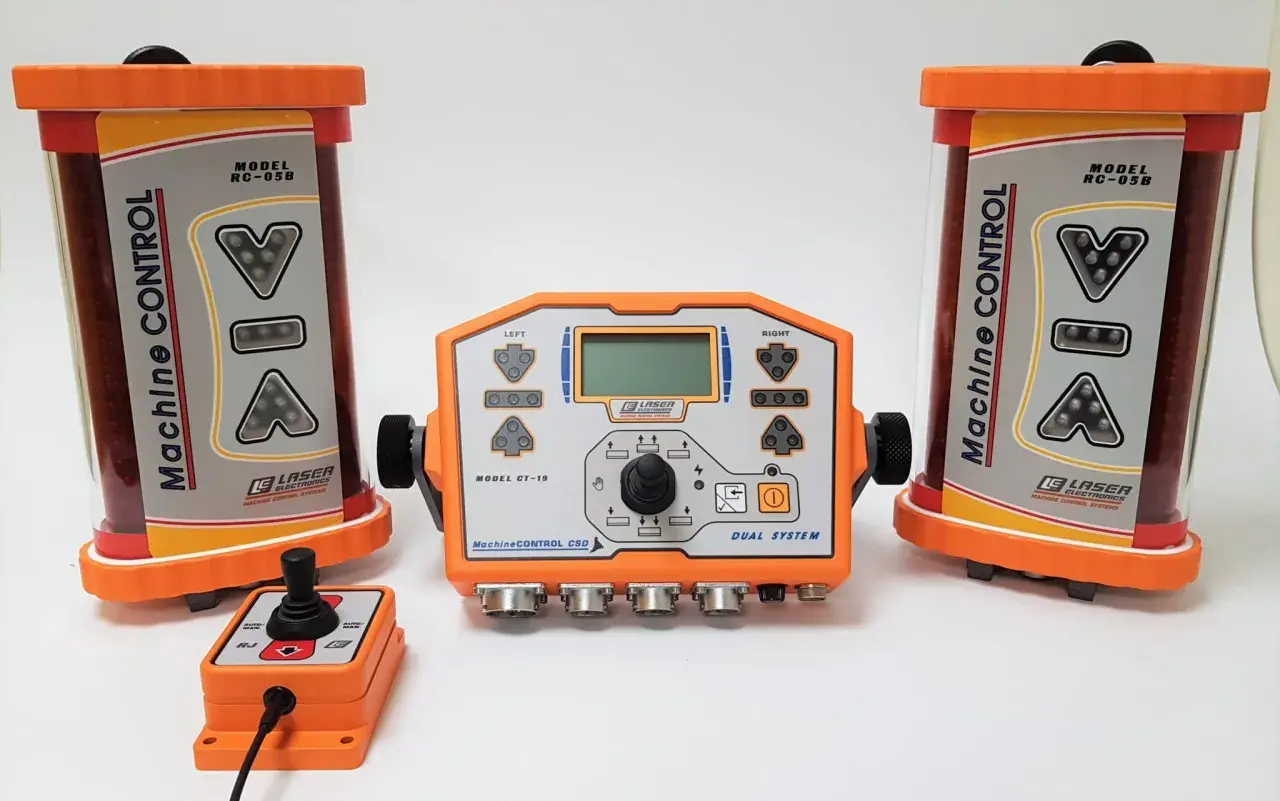

| 2D | Pomaga utrzymać wysokość i spadek na jednej płaszczyźnie, często z odniesieniem do lasera lub prostych czujników. | Wykopy liniowe, podstawowe niwelacje, proste skarpy i prace, w których profil jest mało skomplikowany. | Mało wygodne przy złożonych kształtach i projektach przestrzennych. |
| 3D GNSS | Odnosi pozycję maszyny do modelu cyfrowego terenu i pokazuje, gdzie znajduje się osprzęt względem projektu. | Drogi, nasypy, większe roboty ziemne, rozległe place i prace, gdzie liczy się ciągła kontrola geometrii. | Wymaga dobrego sygnału satelitarnego i poprawnych korekt; gorzej działa pod zabudową lub w głębokich wykopach. |
| 3D z total station | Śledzi maszynę z pomocą instrumentu geodezyjnego i utrzymuje odniesienie do modelu bez polegania wyłącznie na satelitach. | Miejsca z ograniczonym widokiem na niebo, roboty miejskie, wykopy osłonięte ścianami lub zabudową. | Wymaga widoczności instrumentu i lepszej organizacji pracy w terenie. |
| Półautomatyka hydrauliczna | Utrzymuje wybrane parametry pracy osprzętu, na przykład głębokość, spadek albo pozycję lemiesza. | Powtarzalne zadania, gdzie operator potrzebuje odciążenia, ale nie pełnej autonomii. | Wyższy koszt i większe wymagania wobec integracji z hydrauliką maszyny. |
Jeśli mam wskazać skrót myślowy, który naprawdę pomaga przy wyborze, to brzmi on tak: 2D porządkuje prostą robotę, 3D porządkuje robotę złożoną. W systemach GNSS dokładność zwykle liczy się w centymetrach, często w okolicach 1-3 cm, ale końcowy wynik zawsze zależy od sygnału, korekt i warunków na budowie. To prowadzi do następnej, bardziej praktycznej kwestii: gdzie taki układ daje realny zwrot, a gdzie będzie tylko dodatkiem do maszyny.
Gdzie te systemy naprawdę zwracają się na budowie
Największą różnicę widzę tam, gdzie robota jest powtarzalna, a błąd od razu generuje poprawkę. Wtedy układ sterowania nie jest gadżetem, tylko sposobem na ograniczenie liczby przejazdów, odchyleń i ręcznego tyczenia. To działa szczególnie dobrze przy robotach ziemnych, drogowych i tam, gdzie liczy się profil powierzchni.
- Wykopy pod fundamenty i instalacje - system pomaga nie przegłębić dna i szybciej utrzymać założoną rzędną.
- Nasypy, skarpy i rowy - łatwiej trzymać spadki, a profil jest powtarzalny na całej długości odcinka.
- Drogi i podbudowy - precyzja przekłada się na mniej poprawek przed kolejną warstwą.
- Duże roboty ziemne - im większy zakres, tym bardziej opłaca się ograniczać liczbę ręcznych pomiarów i przejazdów kontrolnych.
- Zagęszczanie i walcowanie - przydaje się kontrola przejazdów i równomierności pracy, bo tu zysk bierze się z powtarzalności.
W praktyce najwięcej zyskują firmy, które robią dużo podobnych zadań na różnych placach. Operator szybciej łapie tempo, geodeta nie musi korygować każdej drobnej odchyłki, a kierownik robót ma mniej sytuacji, w których trzeba wracać z łyżką albo frezem do tego samego miejsca. Takie wdrożenie ma jednak sens tylko wtedy, gdy technologia pasuje do samej maszyny, dlatego kolejny krok to dobór rozwiązania do konkretnego sprzętu.
Jak dobrać układ do koparki, spycharki i równiarki
Ja zawsze zaczynam od pytania: jakie zadanie ta maszyna ma wykonywać najczęściej? Dopiero potem patrzę na markę, ekran i czujniki. Dla koparki liczy się co innego niż dla spycharki, a równiarka ma jeszcze inne wymagania, bo pracuje na geometrii bardzo wrażliwej na spadki i wysokości.
| Maszyna | Najlepszy punkt startu | Kiedy warto iść dalej | Co bywa zbędne |
|---|---|---|---|
| Koparka | 2D przy prostych wykopach i pracach liniowych. | 3D, gdy pojawiają się skomplikowane profile, skarpy, duże wykopy albo praca według modelu cyfrowego. | Pełna automatyka przy prostym wykopie może być zwyczajnie nieopłacalna. |
| Spycharka | 3D lub system z total station, jeśli robota dotyczy większych niwelacji. | Warto rozważyć pełniejszą automatykę przy dużych robotach drogowych i masowym przemieszczaniu gruntu. | Rozbudowany układ bez aktualnego modelu projektu często nie daje pełni korzyści. |
| Równiarka | Precyzyjny układ 3D, bo tu liczą się spadki i wykończenie powierzchni. | Przy drogach, podbudowach i miejscach, gdzie trzeba zachować bardzo powtarzalną geometrię. | Sama informacja „mniej więcej dobrze” zwykle nie wystarcza. |
| Ładowarka, miniładowarka, walec | Asysta osprzętu, wskaźniki, kontrola stref, liczenie przejazdów lub prostsze funkcje pomocnicze. | Gdy masz powtarzalne cykle i chcesz ograniczyć zmienność pracy między operatorami. | Ciężki system 3D bez realnej potrzeby często podnosi koszt bez proporcjonalnego zysku. |
Jeśli pracujesz głównie w otwartym terenie, GNSS daje zwykle najlepszy kompromis między kosztem a efektem. Jeśli budowa jest zasłonięta, ciasna albo mocno zabudowana, total station bywa pewniejsze niż „lepszy” odbiornik satelitarny. W starszych maszynach dodatkowym ograniczeniem nie jest sam system, tylko stan hydrauliki, wiązek i miejsca na integrację osprzętu. To prowadzi prosto do błędów, które najczęściej psują całe wdrożenie.
Najczęstsze błędy przy wdrożeniu
Najwięcej problemów nie widzę w samej elektronice, tylko w złym założeniu, że technologia „sama wszystko załatwi”. Z doświadczenia to właśnie organizacja pracy, dane projektowe i kalibracja robią większą różnicę niż samo logo na ekranie. Poniżej są błędy, które wracają najczęściej.
- Kupowanie 3D bez gotowego modelu projektu - jeśli dane są nieaktualne albo nikt ich nie pilnuje, nawet dobry układ prowadzi do błędnych decyzji.
- Założenie, że GNSS działa wszędzie tak samo - pod zabudową, przy ścianach, w wykopach i pod drzewami sygnał potrafi zawieść.
- Pomijanie kalibracji czujników i geometrii osprzętu - źle ustawiona łyżka albo lemiesz potrafią zniszczyć cały efekt.
- Słabe przeszkolenie operatora - ekran może być intuicyjny, ale bez zrozumienia logiki pracy łatwo go używać „na oko”.
- Mylenie asysty produkcyjnej z bezpieczeństwem - to dwa różne obszary i nie wolno ich traktować jako jednego pakietu.
- Brak serwisu i procedury aktualizacji danych - model 3D, czujniki i okablowanie muszą być utrzymywane tak samo jak sama maszyna.
Jeśli miałbym wskazać jeden praktyczny wniosek, to powiedziałbym tak: najlepszy układ to nie ten z największą liczbą funkcji, tylko ten, który pasuje do procesu roboczego. Kiedy to jest jasne, można przejść do najważniejszego elementu całej układanki, czyli bezpieczeństwa i zgodności z normami.
Bezpieczeństwo i normy, które naprawdę mają znaczenie
Przy maszynach budowlanych bezpieczeństwo trzeba rozdzielić na dwa poziomy. Pierwszy to sama produktywność, czyli prowadzenie osprzętu, utrzymanie rzędnej i ograniczenie błędów operatora. Drugi to funkcje bezpieczeństwa, które mają zatrzymać albo ograniczyć ruch, gdy coś wykracza poza dopuszczalny zakres. Tych dwóch rzeczy nie wolno mieszać.
W praktyce patrzę tu na trzy punkty odniesienia. ISO 12100 porządkuje ocenę ryzyka i redukcję zagrożeń na etapie projektowania maszyny. ISO 13849-1 dotyczy części układów sterowania związanych z bezpieczeństwem, czyli SRP/CS, i mówi o zasadach projektowania takich funkcji oraz wymaganym poziomie ich skuteczności. IEC 60204-1 jest natomiast podstawą dla elektrycznego, elektronicznego i programowalnego wyposażenia maszyn, więc przydaje się tam, gdzie trzeba uporządkować okablowanie, zasilanie i zachowanie układu w praktyce.
| Obszar | Co sprawdzam w praktyce | Dlaczego to ważne |
|---|---|---|
| Funkcje bezpieczeństwa | Czy system tylko ostrzega, czy realnie ogranicza ruch po przekroczeniu strefy. | Alarm na ekranie nie zastępuje zatrzymania lub blokady, jeśli ryzyko jest wysokie. |
| Elektryka i okablowanie | Odporność na drgania, poprawne prowadzenie przewodów i stabilne zasilanie. | Na budowie awaria zwykle zaczyna się od drobiazgu, nie od wielkiej usterki. |
| Dokumentacja i testy | Schematy, instrukcje, procedura kalibracji i sposób weryfikacji po serwisie. | Bez dokumentacji system szybko staje się „czarną skrzynką”, której nikt nie chce ruszać. |
Co sprawdziłbym przed zakupem albo retrofitem
Gdybym miał zamówić taki system do maszyny budowlanej, zacząłbym od bardzo przyziemnych pytań. Nie od katalogu funkcji, tylko od warunków pracy, danych projektowych i serwisu. Właśnie tu najczęściej wychodzi, czy inwestycja będzie rozsądna, czy tylko efektowna.
- Czy prace są powtarzalne i da się je opisać modelem 2D lub 3D.
- Czy plac pracy sprzyja GNSS, czy raczej wymaga total station albo układu hybrydowego.
- Czy chcesz wsparcia operatora, czy automatyzacji ruchu osprzętu.
- Czy hydraulika i osprzęt są w dobrym stanie, bo zużyta maszyna potrafi zjeść korzyści z nowej elektroniki.
- Czy dostawca zapewnia kalibrację, szkolenie i aktualizacje, a nie tylko sam montaż.
- Czy ktoś w zespole odpowiada za model projektu, bo bez porządku w danych nawet najlepszy układ szybko traci sens.
Jeżeli mam zostawić jedną praktyczną zasadę, to brzmi ona tak: najpierw dopasuj system do maszyny i procesu, dopiero potem do technologii. Wtedy układ sterowania przestaje być dodatkiem z folderu sprzedażowego, a zaczyna realnie skracać robotę, ograniczać błędy i stabilizować jakość na budowie.
