W walcu drogowym najważniejsze nie jest samo to, że jest ciężki. O efekcie decyduje układ bębna, napęd, wibracja, hydraulika i sposób, w jaki maszyna przekazuje energię do podłoża. Gdy rozkładam na części pierwsze budowę walca drogowego, najpierw patrzę na elementy widoczne z kabiny, a potem na to, co dzieje się pod obudową i wewnątrz bębna.
Ten tekst pokazuje, z czego składa się walec, jak działa jego mechanika, czym różnią się główne typy maszyn i które rozwiązania naprawdę mają znaczenie na budowie. Dzięki temu łatwiej ocenisz, dlaczego jedne walce sprawdzają się przy asfalcie, a inne przy robotach ziemnych.
Najważniejsze elementy walca i ich rola
- Bęben roboczy odpowiada za bezpośredni kontakt z podłożem i przenosi ciężar maszyny.
- Układ wibracyjny zwiększa skuteczność zagęszczania, bo oprócz nacisku działa też drganiami.
- Hydraulika steruje jazdą, skrętem i często także pracą wibracji, więc ma wpływ na precyzję.
- Układ zraszania zapobiega przywieraniu gorącego asfaltu do bębna.
- Dobór typu walca zależy od materiału: grunt, kruszywo, masa bitumiczna albo warstwa wykończeniowa.
- Serwis i zużycie widać przede wszystkim na bębnie, łożyskach, przewodach hydraulicznych i elementach spryskiwania.
Z czego składa się maszyna od ramy po bęben
Patrząc konstrukcyjnie, walec nie jest jednym masywnym blokiem, tylko zestawem współpracujących układów. W praktyce liczy się to, czy rama, napęd, bęben, hydraulika i zawieszenie są ze sobą dobrze zestrojone, bo dopiero wtedy maszyna zagęszcza równo, bez podbijania materiału i bez strat energii.
| Element | Za co odpowiada | Co to oznacza w praktyce |
|---|---|---|
| Rama i przegub | Przenoszą obciążenia i umożliwiają skręt maszyny | Lepsza zwrotność, stabilność toru jazdy i łatwiejsza praca w ciasnych miejscach |
| Silnik | Dostarcza moc do jazdy i układów roboczych | Od jego rezerwy zależy, czy walec utrzyma tempo na pochyłościach i przy większym obciążeniu |
| Układ hydrauliczny | Steruje ruchem, napędem, skrętem i często wibracją | Zapewnia płynność działania, ale też bywa pierwszym miejscem strat, jeśli pojawią się wycieki lub spadek ciśnienia |

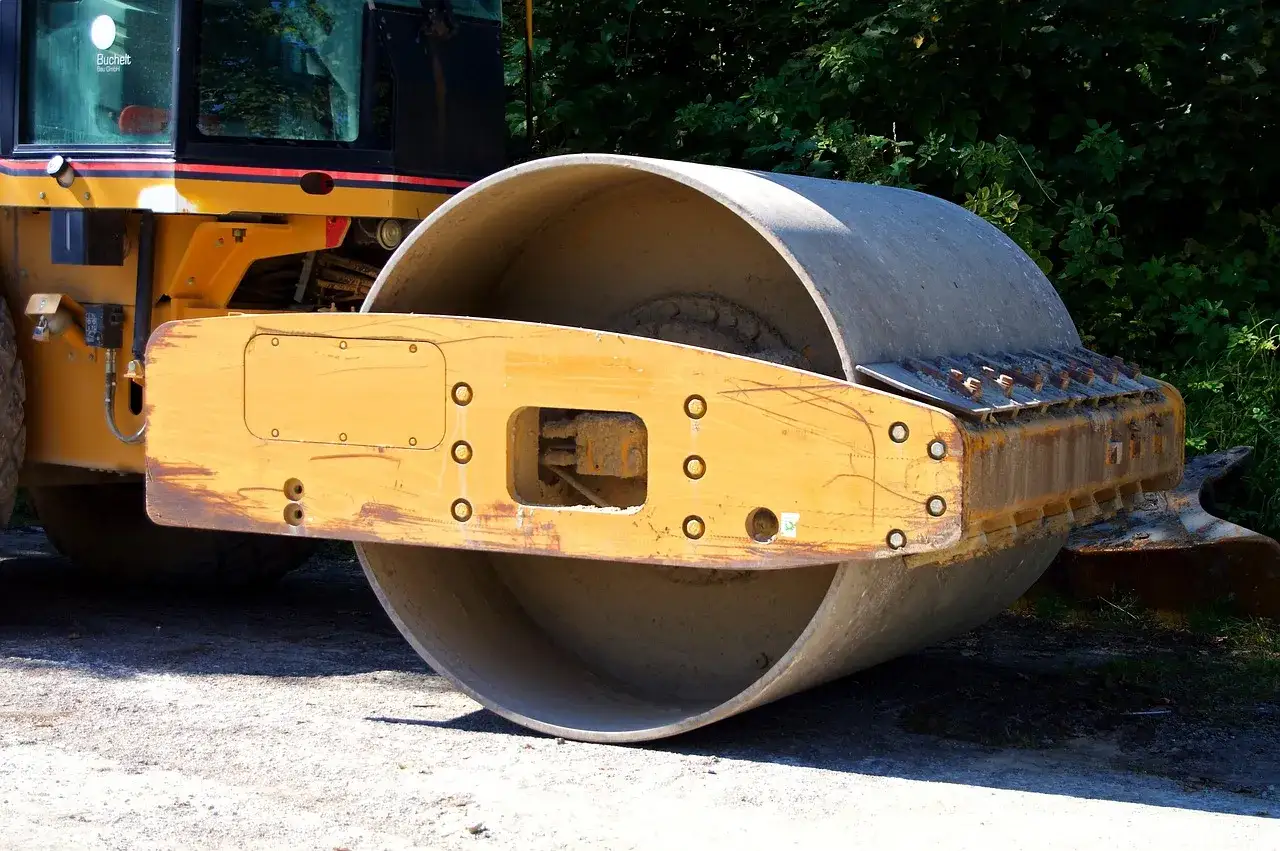

| Bęben stalowy | Oddaje nacisk na podłoże | Jego średnica, szerokość i kształt wpływają na ślad, równomierność oraz jakość wykończenia |
| Układ wibracyjny | Wytwarza drgania poprzez masę mimośrodową albo zespół wirujący | To on odpowiada za głębsze zagęszczanie, a nie tylko za „przejechanie” po materiale |
| Układ zraszania | Podaje wodę na powierzchnię bębna | Chroni przed przyklejaniem asfaltu i poprawia czystość kontaktu z nawierzchnią |
| Kabina i sterowanie | Zapewniają operatorowi widoczność, ergonomię i kontrolę parametrów | Przekłada się to bezpośrednio na precyzję pracy i mniejsze zmęczenie operatora |
| Układ hamulcowy | Odpowiada za zatrzymanie i utrzymanie kontroli na placu budowy | Ma znaczenie szczególnie na pochyłościach i przy przemieszczaniu się między odcinkami |
| Czujniki i systemy kontroli | Pomagają mierzyć zagęszczenie, temperaturę lub parametry wibracji | Zmniejszają ryzyko zbyt małej lub zbyt dużej liczby przejazdów |
Najprostszy test jakości konstrukcji jest zaskakująco banalny: im mniej chaotycznych drgań trafia do ramy i operatora, tym lepiej maszyna wykorzystuje swoją energię. To prowadzi prosto do pytania, skąd właściwie bierze się efekt zagęszczania.
Jak walec zagęszcza grunt i asfalt
Zagęszczanie nie polega wyłącznie na docisku własną masą. W dobrze skonstruowanym walcu pracują dwa zjawiska naraz: statyczny nacisk i drgania. Dopiero ich połączenie sprawia, że z materiału znika nadmiar pustych przestrzeni, a warstwa staje się stabilniejsza i bardziej odporna na obciążenia.
Statyczny nacisk
To najprostsza część mechaniki. Ciężar maszyny ściska materiał pod bębnem i lekko go przemieszcza. Na etapie podbudów i robót ziemnych sam nacisk bywa ważny, ale zwykle nie wystarcza, jeśli materiał jest grubszy, bardziej sypki albo wymaga zagęszczenia na większą głębokość.
Drgania i amplituda
Wibrację wytwarza najczęściej element mimośrodowy obracający się wewnątrz układu roboczego. Taki układ może pracować z różną częstotliwością, często w okolicach 30-50 Hz, a istotne są też amplituda i kierunek oddziaływania. W uproszczeniu: wyższa amplituda daje mocniejsze „uderzenie” w materiał, niższa jest łagodniejsza i lepsza tam, gdzie warstwa jest cieńsza albo bardziej wrażliwa na uszkodzenie.
Przeczytaj również: Koparka gąsienicowa - budowa, która decyduje o stabilności i zasięgu
Dlaczego materiał wymaga innego ustawienia
Na cienkiej warstwie asfaltu zbyt agresywna wibracja potrafi zrobić więcej szkody niż pożytku. Może rozbijać kruszywo, powodować falowanie albo zostawiać ślady, których nie da się już łatwo skorygować. Z kolei przy grubszych warstwach podbudowy albo na gruncie zbyt delikatna praca wydłuża liczbę przejazdów i obniża efektywność. Z mojego doświadczenia to właśnie tu pojawia się najwięcej błędów: operatorzy czasem patrzą tylko na wagę maszyny, a nie na to, czy jej parametry pasują do materiału.
W praktyce nie ma jednego ustawienia, które działa zawsze. Dlatego kolejny krok to dobór samego typu walca do zadania, a nie odwrotnie.
Który typ walca robi jaką robotę
Różnice między walcami wynikają przede wszystkim z liczby bębnów, rodzaju powierzchni roboczej i sposobu generowania zagęszczenia. To nie jest kosmetyka konstrukcyjna, tylko decyzja o tym, czy maszyna będzie dobra do asfaltu, do gruntu, czy do pracy w miejscach wrażliwych na drgania.
| Typ walca | Budowa | Najlepsze zastosowanie | Ograniczenia |
|---|---|---|---|
| Walec tandemowy | Dwa stalowe bębny ustawione jeden za drugim | Warstwy asfaltowe, zwłaszcza wiążące i ścieralne | Mniej praktyczny na bardzo sypkich, grubych podbudowach |
| Walec jednobębnowy do robót ziemnych | Jeden duży bęben z tyłu i koła lub układ jezdny z przodu | Grunty, podbudowy, nasypy i większe powierzchnie robót ziemnych | Gorsza zwrotność w ciasnych strefach i przy detalach nawierzchni |
| Walec ogumiony | Zamiast stalowego bębna ma zestaw kół pneumatycznych | Dogęszczanie i uszczelnianie asfaltu, praca wykończeniowa | Nie zastąpi ciężkiego bębna przy głębokim zagęszczaniu gruntu |
| Walec kombinowany | Łączy bęben stalowy z ogumieniem | Gdy trzeba połączyć docisk, wygładzanie i dobre wykończenie warstwy | To kompromis, nie specjalista od każdego zadania |
| Walec oscylacyjny | Bęben pracuje bardziej ruchem stycznym niż klasycznym uderzeniem w podłoże | Mosty, obiekty wrażliwe na drgania, cienkie warstwy i praca w mieście | Mniej agresywny, więc nie zawsze wystarczy tam, gdzie potrzebna jest mocna wibracja |
Właśnie w tym miejscu widać, że nowoczesne walce nie są po prostu „cięższe” albo „mocniejsze”. Są coraz bardziej wyspecjalizowane. Jeden model ma pracować delikatnie przy zabudowie, inny ma przebijać się przez gruby grunt, a jeszcze inny ma wykończyć asfalt bez ryzyka jego uszkodzenia.
Układy pomocnicze, które w praktyce decydują o jakości
Wiele osób skupia się na bębnie, a potem dziwi się, że maszyna zostawia ślady, nierówno zagęszcza albo wymaga częstych przestojów. Tymczasem o jakości pracy bardzo często decydują właśnie układy pomocnicze. To one odpowiadają za czystość bębna, płynność sterowania i powtarzalność efektu.
- Układ zraszania utrzymuje bęben w czystości i zapobiega przyklejaniu gorącego asfaltu. Gdy działa słabo, materiał zaczyna się lepić, a powierzchnia traci równość.
- Zgarniacze bębna usuwają resztki mieszanki i błoto. Ich zużycie szybko widać po jakości śladu pozostawianego przez walec.
- Układ skrętu i przegub odpowiadają za manewrowość. Luz w tym miejscu często objawia się tym, że maszyna nie trzyma równego toru.
- Hydraulika jazdy i wibracji wpływa na płynność pracy. Kiedy ciśnienie spada albo pojawiają się wycieki, operator od razu czuje, że walec przestaje reagować tak precyzyjnie jak powinien.
- Ergonomia kabiny nie jest dodatkiem dla komfortu. Dobra widoczność, sensowny układ sterowania i ograniczenie przenoszonych drgań zmniejszają liczbę błędów operatora.
- Systemy kontroli zagęszczenia pomagają nie przesadzić z liczbą przejazdów. To ważne zwłaszcza przy nowoczesnych nawierzchniach, gdzie łatwo o zbyt mocne dociśnięcie materiału.
Jeśli mam wskazać jedną rzecz, która odróżnia maszynę „na pokaz” od maszyny naprawdę użytecznej, to będzie właśnie dostępność tych elementów i ich bezproblemowa praca. Walec ma nie tylko jechać, ale robić to powtarzalnie, przez cały dzień, bez utraty jakości.
Na co patrzę, gdy oceniam stan lub konstrukcję walca
Z mojej perspektywy kupno albo wynajem walca bez sprawdzenia kilku podstawowych punktów to proszenie się o przestój. Nawet dobrze wyglądająca maszyna może mieć ukryte zużycie w miejscach, których nie widać z zewnątrz.
- Stan bębna - sprawdzam rysy, wgniecenia, zużycie krawędzi i równomierność śladu. Nierówny bęben szybko psuje jakość zagęszczania.
- Praca wibracji - walec powinien płynnie wchodzić w tryb roboczy. Głośne stuki, opóźniona reakcja albo wyraźne drgania ramy zwykle oznaczają problem.
- Hydraulika - szukam wycieków, przegrzewania i szarpania przy zmianie kierunku. To jeden z najdroższych obszarów naprawy, jeśli zostanie zignorowany.
- Układ zraszania - dysze muszą podawać wodę równomiernie. Przy gorącym asfalcie każdy przestój w tym układzie od razu odbija się na powierzchni.
- Przegub i skręt - luz na połączeniach konstrukcyjnych oznacza gorszą stabilność, większe zużycie opon lub nierówny tor jazdy.
- Dostęp serwisowy - jeśli filtry, punkty smarowania i elementy eksploatacyjne są trudno dostępne, maszyna będzie traciła czas na obsługę zamiast na pracę.
Najwięcej problemów widzę zwykle tam, gdzie ktoś ocenił tylko moc silnika i stan lakieru. Tymczasem w walcu decydują szczegóły: łożyska bębna, zgarniacze, przewody, punkt smarowania i to, czy operator ma realną kontrolę nad parametrami zagęszczania.
Co naprawdę decyduje o skuteczności tej konstrukcji
Najczęściej myli się dwie rzeczy: wagę i skuteczność. Cięższy walec nie zawsze zagęści lepiej, jeśli ma źle dobrany typ bębna, niepasującą amplitudę albo pracuje na materiale, który wymaga łagodniejszego prowadzenia. W praktyce najwięcej daje dobre dopasowanie konstrukcji do zadania, a nie samo zwiększanie masy.
- Na cienkich warstwach asfaltu lepiej sprawdza się wysoka częstotliwość i niższa amplituda.
- Przy grubych warstwach i robotach ziemnych potrzebny bywa mocniejszy docisk oraz większa energia drgań.
- W pobliżu mostów, zabudowy i instalacji podziemnych przewagę ma oscylacja albo bardziej kontrolowana praca wibracyjna.
- Jeśli maszyna ma dobry dostęp serwisowy, dłużej zachowuje stabilną jakość pracy i krócej stoi w naprawach.
Jeżeli miałbym zostawić jedną praktyczną myśl, byłaby prosta: walec robi dobrą robotę nie wtedy, gdy wygląda solidnie, ale wtedy, gdy jego konstrukcja pasuje do materiału, grubości warstwy i warunków na placu. To właśnie ten dobór przesądza, czy nawierzchnia będzie trwała, czy tylko chwilowo „dociśnięta”.
