Zagęszczarka z rewersem - Schemat wibratora, diagnostyka i praca

Schemat wibratora zagęszczarki z rewersem pomaga zrozumieć, skąd bierze się ruch maszyny, jak obroty silnika zamieniają się w drgania i dlaczego jeden model jedzie pewnie, a inny zaczyna szarpać albo traci siłę. W tym tekście rozkładam układ na części, pokazuję działanie rewersu, wyjaśniam, kiedy taka maszyna sprawdza się przy gruncie, kostce i warstwie pod beton, oraz podpowiadam, jak czytać objawy zużycia bez zgadywania. Piszę o praktyce, więc bez zbędnej teorii, ale też bez uproszczeń, które potem mszczą się na budowie.

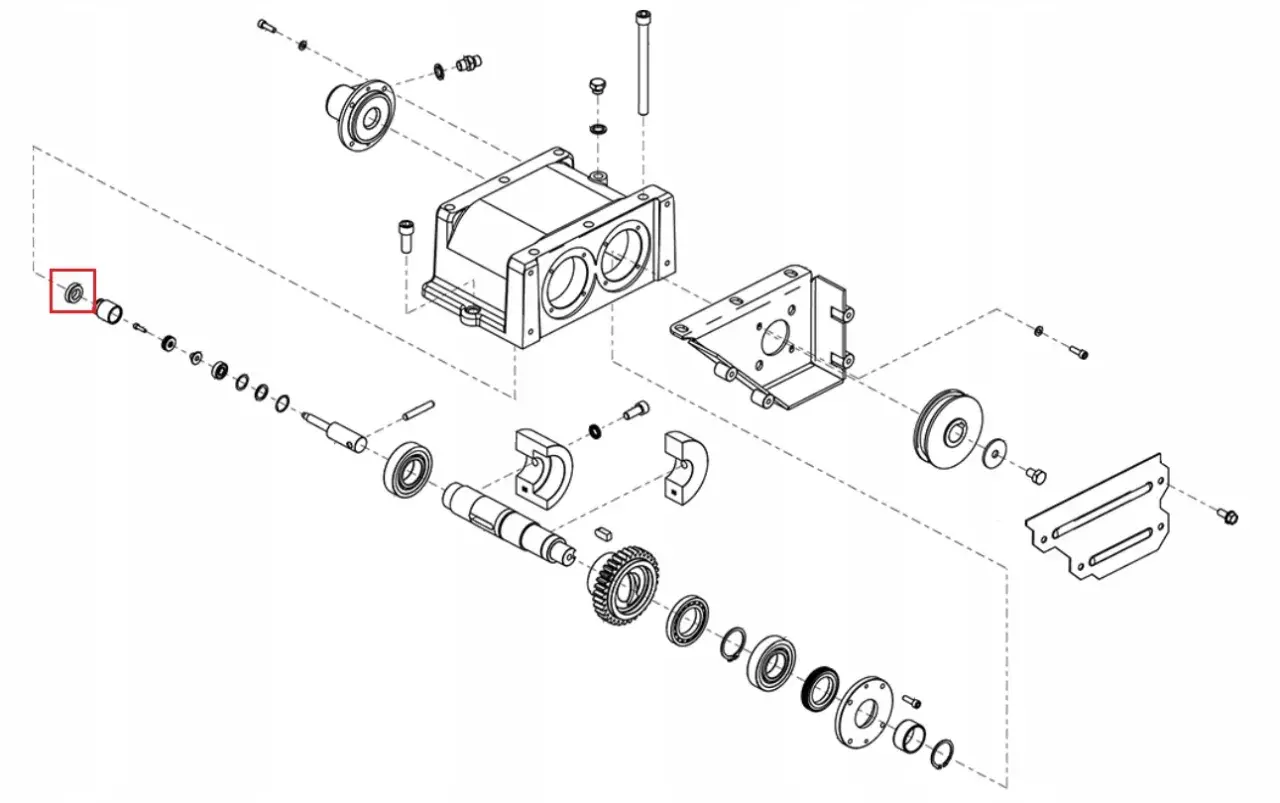

Jak zbudowany jest układ wibratora i rewersu

Patrzę na taki układ jak na trzy połączone warstwy. Na górze masz silnik i elementy sterowania, w środku napęd, a na dole sam wibrator osadzony w płycie roboczej. To właśnie dół robi najcięższą robotę: generuje drgania i przekazuje je do gruntu, podsypki albo podbudowy. Rewers tylko zmienia kierunek tej pracy, ale nie zastępuje samego zagęszczania.

W uproszczeniu działa to tak: silnik napędza sprzęgło odśrodkowe, sprzęgło przenosi moment przez pasek klinowy, a dalej napęd trafia do wibratora. Tam obracające się wały mimośrodowe albo układ pendulumów tworzą drgania o dużej częstotliwości. To nie jest „wibrator” w sensie jednego elementu, tylko cały zespół, który zamienia obroty na kontrolowany ruch płyty.

W praktyce najważniejsze jest to, że napęd i wibrator muszą pracować w idealnej kolejności. Jeśli pasek się ślizga albo sprzęgło nie łapie pewnie, rewers nie pomoże. I właśnie dlatego sam schemat warto czytać od silnika w dół, a nie odwrotnie. To prowadzi nas do tego, co dzieje się przy zmianie kierunku jazdy.

Jak działa zmiana kierunku jazdy

W zagęszczarkach z rewersem spotyka się dwa podejścia. Jedno jest prostsze i bardziej mechaniczne, drugie bardziej precyzyjne i zwykle hydrauliczne. Cel jest zawsze ten sam: przestawić pracę mimośrodów tak, aby maszyna ruszyła do przodu albo do tyłu bez utraty stabilności.

Rewers mechaniczny

To rozwiązanie częściej kojarzy się z prostszymi, lżejszymi maszynami. Dźwignia uruchamia elementy, które zmieniają położenie układu odpowiedzialnego za kierunek jazdy. Zaletą jest prostota, ale właśnie przez tę prostotę taki rewers lubi cierpieć, gdy operator szarpie dźwignią albo próbuje przełączyć kierunek przy wysokich obrotach.

W jednym z polskich manuali ostrzega się wprost, że przy zmianie kierunku trzeba najpierw zdjąć gaz do minimum, bo inaczej można trwale uszkodzić mechanizm przekładni. Ja traktuję tę uwagę bardzo serio, bo to nie jest drobny detal eksploatacyjny, tylko różnica między maszyną sprawną a drogą naprawą.

Przeczytaj również: Zagęszczanie betonu i gruntu - jak robić to dobrze?

Rewers hydrauliczny

W mocniejszych modelach kierunek zmienia hydraulika. Dźwignia uruchamia pompę lub układ sterujący, a ciśnienie przestawia cylinder, który przesuwa elementy wibratora. W opisach technicznych widać często dwa wały lub dwa pendulumy, których faza zmienia się pod wpływem ciśnienia. Efekt jest taki, że maszyna płynniej przechodzi z ruchu do przodu w ruch wsteczny.

To rozwiązanie daje zwykle lepszą kontrolę, ale też wymaga czystego oleju, szczelnych przewodów i sprawnej pompy. Jeśli hydraulika łapie powietrze, układ zaczyna reagować z opóźnieniem albo wcale. Przy takim rewersie nie ma miejsca na „może zaskoczy” - jeśli dźwignia chodzi ciężko, trzeba szukać przyczyny, a nie dociskać jej siłą.

Najważniejszy wniosek jest prosty: rewers ma pomagać w manewrowaniu, a nie zastępować poprawną technikę pracy. Jeśli rozumiesz tę różnicę, łatwiej też ocenić, kiedy zagęszczarka nadaje się do konkretnej roboty, a kiedy lepiej zmienić metodę. I właśnie o tym jest kolejna część.

Gdzie ten mechanizm sprawdza się przy betonie, gruncie i bruku

Najwięcej sensu zagęszczarka z rewersem ma tam, gdzie trzeba przygotować równą, stabilną i dość grubą warstwę pod kolejną pracę. To może być podsypka pod kostkę, podbudowa pod płytę betonową, warstwa tłucznia w wykopie albo mieszanka piasku i gruntu rodzimego. Właśnie tam ruch przód-tył oszczędza czas, bo nie trzeba co chwilę obracać maszyny.

Jeden z manuali podaje bardzo praktyczną granicę: gdy udział frakcji iłowej przekracza 10%, a pyłowej 30%, zagęszczanie traci skuteczność. To nie jest przypadkowa liczba. Mokra glina i drobny pył potrafią związać się w masę, która bardziej się ugina niż zagęszcza. Maszyna wtedy nie tylko pracuje gorzej, ale zwyczajnie może przestać iść do przodu.

W przypadku kostki brukowej detal robi różnicę. Bez nakładki elastomerowej można łatwo ukruszyć krawędź albo zostawić ślad na licu. Z kolei przy podbudowie pod beton najważniejsze jest to, żeby pracować na warstwie nośnej, a nie na świeżym betonie. Tu zagęszczarka ma przygotować podłoże, nie „poprawiać” już wylaną płytę. To prowadzi do pytania, jak taki układ diagnozować, gdy zaczyna pracować gorzej.

Jak czytać schemat przy naprawie i diagnostyce

Gdy rozbieram taki układ, zawsze idę tą samą ścieżką: napęd, wibrator, rewers, smarowanie. To najkrótsza droga do sensownej diagnozy, bo większość problemów nie siedzi w jednym tajemniczym elemencie, tylko w kilku małych rzeczach naraz. Na schemacie szukam przede wszystkim tego, gdzie kończy się napęd silnika, jak przechodzi przez sprzęgło i gdzie trafia do części wibrującej.

1. Sprawdź napęd - pasek klinowy, sprzęgło i stan rolek. Jeśli pasek jest luźny, napęd będzie się ślizgał, a zagęszczarka straci siłę.
2. Sprawdź wibrator - poziom oleju, szczelność i stan łożysk. W praktyce kontrolę oleju robi się co 100 godzin, a wymianę co 300 godzin pracy.
3. Sprawdź rewers - dźwignię, przewody lub cięgna, pompę i cylinder. W układach hydraulicznych liczy się też czystość i brak zapowietrzenia.
4. Sprawdź płytę roboczą - jeśli jest wygięta albo mocno obita, drgania nie rozchodzą się prawidłowo.

W tym samym serwisowym podejściu przydają się drobne liczby. Ugięcie paska na środku między kołami pasowymi powinno wynosić około 10 mm po naciśnięciu palcem, a nie „jak się da”. Jeśli silnik pracuje, a maszyna słabo wibruje, pierwszy trop to zwykle pasek albo sprzęgło, nie od razu cały wibrator.

Przy problemach z jazdą warto pamiętać o kilku typowych objawach:

• Maszyna jedzie do przodu, ale nie chce cofać się - podejrzenie pada na selektor, hydraulikę albo błędny montaż elementów rewersu.
• Dźwignia rewersu chodzi ciężko - często winny jest brud, wyciek, zatarcie lub zbyt duży opór w układzie sterowania.
• Drgania są słabsze niż zwykle - najpierw pasek i sprzęgło, potem olej w wibratorze.
• Na glinie maszyna skacze zamiast jechać - to zwykle nie jest usterka, tylko zły materiał albo zbyt duża wilgotność podłoża.

W niektórych modelach producent zaleca, żeby przy problemie z wejściem rewersu kilkanaście razy przestawić dźwignię przy niskich obrotach, a dopiero potem wrócić do pełnej pracy. To bywa pomocne zwłaszcza wtedy, gdy układ hydrauliczny potrzebuje chwili na ustabilizowanie ciśnienia. Następny krok to wyłapanie błędów, które najczęściej skracają życie całego mechanizmu.

Jakie błędy najszybciej niszczą wibrator i rewers

Najwięcej szkód robi nie sama ciężka praca, tylko zła obsługa. I to jest jedna z tych rzeczy, które widzę w serwisie wyjątkowo często. Zagęszczarka jest z natury maszyną brutalną, ale jej układ napędowy wymaga precyzji. Jeśli ktoś traktuje dźwignię rewersu jak łom, szybko skraca żywotność całego mechanizmu.

• Zmiana kierunku przy pełnym gazie - to obciąża rewers i przekładnię bardziej, niż wygląda.
• Praca na bardzo mokrej glinie - materiał się klei, maszyna skacze, a operator zwykle próbuje wymusić pracę siłą.
• Używanie zagęszczarki na świeżym betonie - to zły kierunek zastosowania i prosta droga do uszkodzeń powierzchni.
• Brak nakładki na kostce - jeden przejazd może zostawić ślad, którego nie da się już dobrze ukryć.
• Ignorowanie luzu paska i zużytego sprzęgła - silnik pracuje, ale moc nie dociera tam, gdzie powinna.
• Błędny montaż fazy - przy niektórych wibratorach ustawienie przesunięte o 180° odwraca działanie jazdy przód-tył.

W praktyce jedna zasada oszczędza najwięcej pieniędzy: nie wymuszaj pracy układu, tylko najpierw usuń przyczynę oporu. Jeśli dźwignia nie chce wejść, pasek się ślizga albo maszyna nie rusza po zmianie kierunku, to nie jest moment na większą siłę, tylko na krótką diagnostykę. I właśnie to warto sprawdzić przed zakupem albo oddaniem maszyny do serwisu.

Co jeszcze sprawdzam, zanim uznam taki model za dobry wybór

Przy zakupie albo ocenie używanej zagęszczarki nie patrzę wyłącznie na moc silnika. Dużo ważniejsze jest to, czy producent jasno pokazał układ wibratora, czy przewidział sensowny dostęp do serwisu i czy rewers da się obsłużyć bez walki z maszyną. Jeśli instrukcja podaje konkretne interwały kontroli oleju, paska i sprzęgła, to już dobry znak, bo świadczy o tym, że konstrukcja nie jest „jednorazowa”.

• Czy rewers przełącza się płynnie, bez szarpania i bez nadmiernego oporu.
• Czy wibrator ma jasne punkty kontroli oleju i smarowania.
• Czy do pracy na kostce przewidziano nakładkę elastomerową.
• Czy pasek i sprzęgło są łatwo dostępne bez rozbierania połowy obudowy.
• Czy maszyna wyraźnie opisuje ograniczenia materiałowe, zwłaszcza dla mokrej gliny i świeżego betonu.
• Czy waga i siła odśrodkowa są dobrane do tego, co masz robić na co dzień, a nie tylko do katalogowego opisu.

Jeżeli mam zamknąć temat w jednym zdaniu, powiedziałbym tak: dobry układ to nie ten, który wygląda skomplikowanie na rysunku, tylko ten, który daje się zrozumieć, utrzymać i bezpiecznie prowadzić w gruncie, pod kostką oraz przy przygotowaniu podbudowy pod beton. Gdy patrzysz na konkretny model, czytaj jego schemat od silnika przez napęd aż po rewers, bo właśnie tam ukrywa się większość odpowiedzi o trwałości i komforcie pracy.
