Najpierw sprawdź, czy konstrukcja pasuje do obciążenia i warunków pracy
- Silnik, prądnica, regulator napięcia, chłodzenie i automatyka tworzą jeden system, a nie zbiór przypadkowych części.
- W Polsce podstawą są zwykle 230/400 V i 50 Hz, a dla 4-biegunowych alternatorów typowa prędkość to 1500 obr./min.
- Pompy, sprężarki i inne silniki elektryczne potrafią potrzebować 3-7 razy większego prądu przy rozruchu niż przy pracy ustalonej.
- Obudowa akustyczna i wentylacja bywają równie ważne jak sama moc z tabliczki znamionowej.
- Przy doborze zostawiam zwykle 20-30% zapasu, a przy ciężkich rozruchach nawet więcej.
- W praktyce o użyteczności decydują też serwis, dostęp do filtrów i sposób odprowadzania ciepła.
Z czego składa się agregat i co robi każda część
Ja patrzę na zestaw prądotwórczy jak na kilka połączonych bloków, a nie pojedynczą maszynę. W mobilnych jednostkach Atlas Copco opisuje układ właśnie jako alternator, silnik diesla, chłodzenie, rozdział elektryczny i sterowanie zamknięte w obudowie akustycznej, i to dobrze oddaje logikę całej konstrukcji. Każdy element ma tu swoje miejsce, a awaria jednego potrafi zatrzymać cały układ.
Najprościej zrozumieć to przez funkcję poszczególnych części. Silnik dostarcza moment obrotowy, prądnica zamienia go na energię elektryczną, a regulator i sterownik pilnują, żeby napięcie oraz częstotliwość nie „pływały” przy zmianach obciążenia. Do tego dochodzą elementy, które wielu użytkowników zauważa dopiero przy pierwszym serwisie: rama nośna, tłumiki drgań, akumulator, ładowarka, zbiornik paliwa, filtry, wentylator, chłodnica i układ wydechowy.
| Element | Za co odpowiada | Na co zwracam uwagę |
|---|---|---|
| Silnik spalinowy | Dostarcza energię mechaniczną potrzebną do napędu prądnicy | Moc, rodzaj paliwa, kultura pracy, spalanie i dostęp do serwisu |
| Prądnica, czyli alternator | Zamienia ruch obrotowy na prąd przemienny | Stabilność napięcia, klasa izolacji, stopień ochrony i jakość wzbudzenia |
| AVR | Automatycznie reguluje napięcie wyjściowe | Szybkość reakcji na skoki obciążenia i odporność na wahania |
| Panel sterowania | Uruchamia, zatrzymuje i nadzoruje pracę agregatu | Czytelność komunikatów, alarmy, pomiary i zgodność z automatyką SZR |
| Układ chłodzenia | Odprowadza ciepło z silnika i prądnicy | Wydajność chłodnicy, jakość przepływu powietrza i łatwość czyszczenia |
| Układ paliwowy | Podaje paliwo do silnika i magazynuje jego zapas | Pojemność zbiornika, filtracja, szczelność i możliwość podłączenia zewnętrznego tanku |
| Układ rozruchu | Odpowiada za start silnika | Stan akumulatora, ładowarka, rozrusznik i zabezpieczenie przed rozładowaniem |
| Rama i obudowa | Chronią zespół, tłumią drgania i ułatwiają transport | Sztywność, odporność na korozję, dostęp serwisowy i poziom hałasu |
W praktyce to właśnie ten układ decyduje, czy agregat jest tylko „duży”, czy naprawdę przemyślany. Kiedy już wiem, co jest w środku, przechodzę do tego, jak ten zestaw zamienia paliwo w stabilne napięcie.
Jak silnik i prądnica zamieniają paliwo w stabilny prąd
Sam mechanizm jest prosty, ale diabeł siedzi w stabilności. Silnik spalinowy obraca wał, wał napędza prądnicę, a w uzwojeniach stojana powstaje prąd przemienny. Cat w opisach zestawów 50 Hz przypomina, że czterobiegunowe alternatory pracują przy 1500 obr./min, a w części prądnicy spotyka się też IP23 i regulator napięcia. To ważne, bo częstotliwość i napięcie nie biorą się z samego „dużego silnika”, tylko z dobrze zestrojonego układu.W praktyce pracują tu trzy rzeczy naraz. Regulator obrotów pilnuje prędkości silnika, żeby częstotliwość nie spadała przy obciążeniu. AVR, czyli automatyczny regulator napięcia, koryguje wzbudzenie alternatora, gdy odbiorniki nagle zaczynają pobierać więcej prądu. Z kolei sterownik obserwuje ciśnienie oleju, temperaturę, napięcie akumulatora i ewentualne przeciążenie. Jeśli któryś parametr wyjdzie poza zakres, zestaw zwykle nie ryzykuje pracy „na siłę”, tylko zgłasza alarm albo odcina zasilanie.
Przy agregatach rezerwowych dochodzi jeszcze automatyka przełączania. SZR albo ATS to układ, który sam przełącza odbiór między siecią a agregatem, gdy zasilanie podstawowe znika. To wygodne, ale tylko wtedy, gdy cały tor zasilania jest poprawnie dobrany do obciążenia i nie ma problemu z rozruchem odbiorników. Właśnie dlatego przy pompach, sprężarkach i silnikach elektrycznych liczy się nie tylko moc ciągła, lecz także zachowanie w pierwszych sekundach startu.
Jeśli z tego fragmentu ma zostać jedna rzecz, to taka: agregat nie „produkuje prądu” sam z siebie, tylko utrzymuje parametry pod obciążeniem. A to prowadzi wprost do kolejnego tematu, czyli do hałasu, ciepła i obudowy.
Obudowa, chłodzenie i hałas robią większą różnicę, niż się wydaje

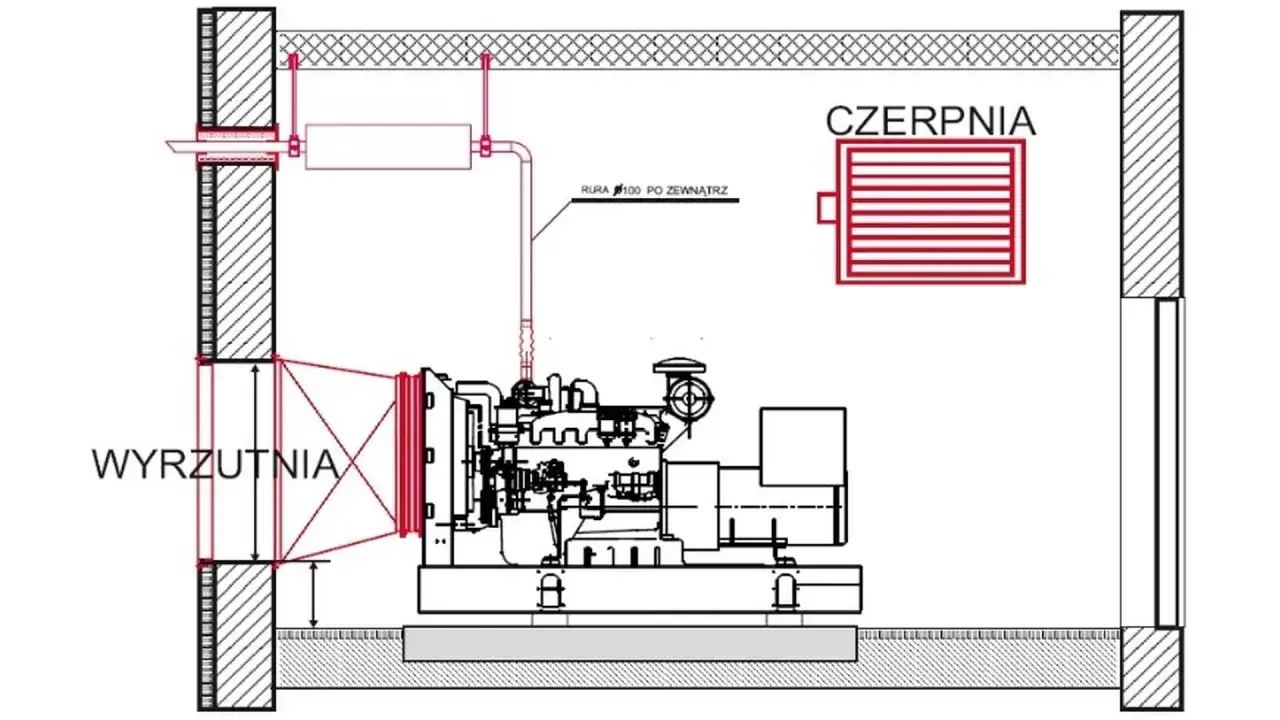

W realnym użytkowaniu najwięcej problemów nie bierze się z samego wytwarzania prądu, tylko z temperatury, drgań i akustyki. Jeżeli agregat ma pracować w hali, warsztacie albo w zabudowanej przestrzeni, trzeba patrzeć nie tylko na obudowę, ale też na to, jak urządzenie oddaje ciepło i jak odprowadzane są spaliny. Na papierze wszystko wygląda dobrze, a potem okazuje się, że powietrze krąży w kółko i chłodnica oddycha własnym gorącym wydechem.
| Wykonanie | Plusy | Minusy | Kiedy ma sens |
|---|---|---|---|
| Otwarty | Łatwy dostęp serwisowy, prostsza konstrukcja, niższa cena | Głośniejszy, słabiej chroniony przed pogodą i kurzem | Maszynownia, kontener techniczny, miejsce z własną izolacją akustyczną |
| Z obudową akustyczną | Ciszej pracuje, lepsza ochrona przed warunkami zewnętrznymi | Wyższy koszt, bardziej ograniczony dostęp do podzespołów | Place budowy przy zabudowie mieszanej, firmy, obiekty z wymaganiami hałasu |
| Mobilny | Łatwy transport, szybkie ustawienie w terenie, gotowość do pracy w różnych lokalizacjach | Większa masa całkowita i konieczność pilnowania stabilnego ustawienia | Wynajem, budowy, wydarzenia plenerowe, prace serwisowe w terenie |
W mobilnych zestawach sens ma też zabezpieczenie wycieków płynów i dobra rama transportowa. W niektórych modelach spotyka się rozwiązania z 110% fluid containment, czyli rezerwą na ewentualny wyciek większą niż nominalna pojemność robocza. To brzmi technicznie, ale w praktyce chodzi o zwykłą rzecz: mniej bałaganu, mniejsze ryzyko skażenia i mniej problemów przy pracy w terenie.
Ja w takich maszynach zawsze sprawdzam jeszcze jedno: czy powietrze ma prostą drogę przez układ chłodzenia. Jeśli wlot i wylot są źle zaprojektowane, nawet mocna jednostka zaczyna tracić rezerwę. I właśnie wtedy warto przejść od konstrukcji do doboru mocy, bo to tam wiele osób popełnia najdroższy błąd.
Dobór mocy i napięcia zaczyna się od odbiorników, nie od katalogu

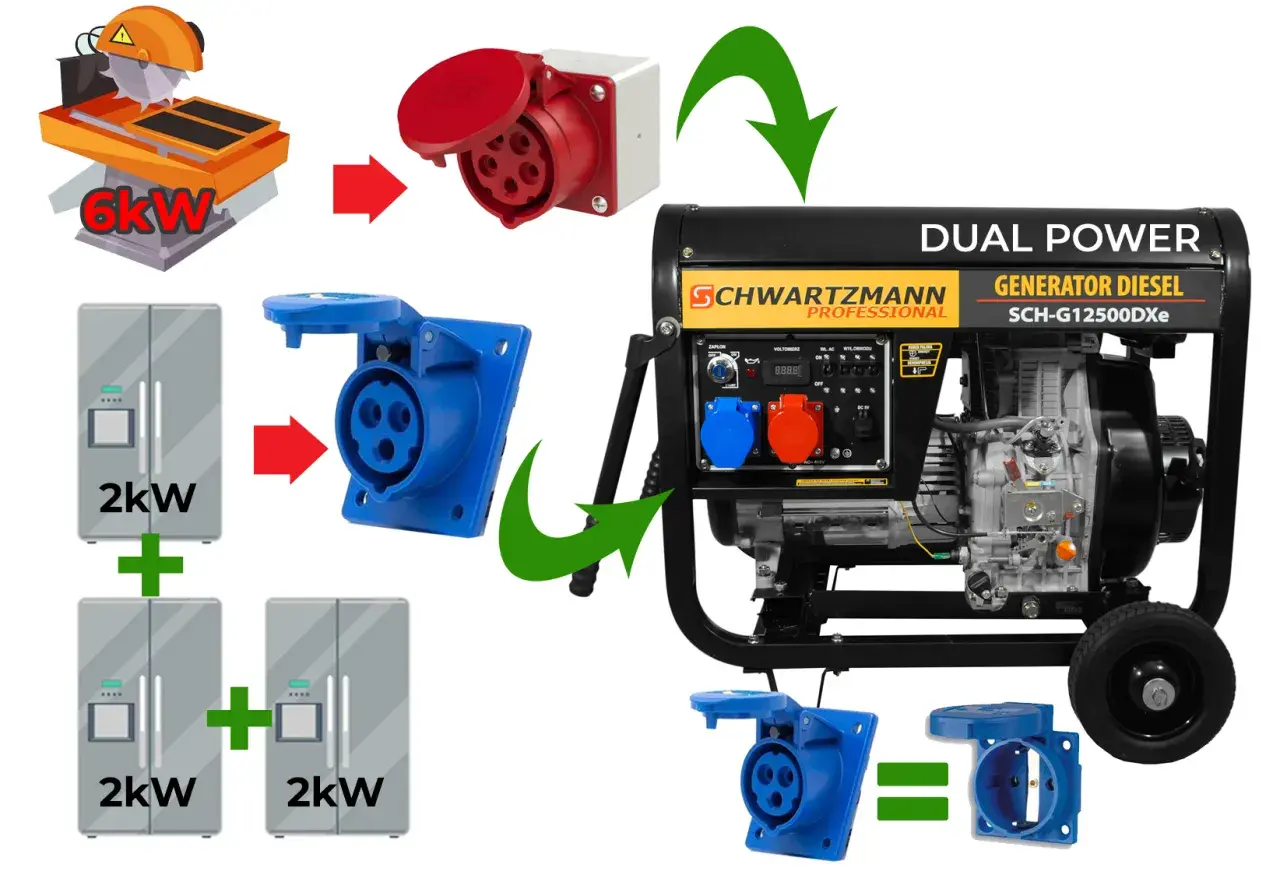

W Polsce punkt wyjścia jest zwykle prosty: 230 V dla jednofazowych odbiorników, 400 V dla trójfazowych i 50 Hz dla częstotliwości. Problem zaczyna się wtedy, gdy do tej listy dochodzą pompy, sprężarki, betoniarki, piły stołowe albo elektronika z zasilaczami impulsowymi. Wtedy sama tabliczka znamionowa przestaje wystarczać, bo trzeba patrzeć na charakter obciążenia.
| Parametr | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| kVA | Moc pozorna | To od niej zaczyna się porównanie agregatów, ale nie pokazuje jeszcze pełnej użyteczności |
| kW | Moc czynna | To realna praca, którą odbiornik zamienia na napęd, grzanie albo zasilanie elektroniki |
| cos φ | Współczynnik mocy | Pokazuje, ile z mocy pozornej przechodzi w moc czynną |
| Prąd rozruchowy | Chwilowy skok poboru | Przy silnikach i pompach bywa 3-7 razy wyższy niż prąd znamionowy |
| Liczba faz | 1f lub 3f | Musi pasować do odbiorników; nie każdy zestaw dobrze znosi asymetrię obciążenia |
Ja przy doborze nie liczę tylko sumy mocy. Dodaję zapas na rozruch, bo pompa hydroforowa czy sprężarka potrafi „ściągnąć” układ bardziej niż kilka mniejszych odbiorników pracujących jednocześnie. Jeśli start jest ciężki, rozważam miękki rozruch albo falownik, ale tylko wtedy, gdy cała instalacja i sam agregat są na to przygotowane. W przeciwnym razie lepszym ruchem jest po prostu większy i stabilniejszy zestaw.
W praktyce zostawiam zwykle 20-30% zapasu, a przy maszynach z dużym prądem rozruchowym jeszcze więcej. To nie jest sztuka dla sztuki, tylko prosty sposób, żeby nie pracować stale na granicy możliwości. Kiedy ten temat jest uporządkowany, łatwiej zobaczyć, jakie błędy psują całą koncepcję już na etapie zakupu.
Najczęstsze błędy przy ocenie konstrukcji
Najgorsze są błędy, których nie widać na pierwszy rzut oka. Agregat może wyglądać solidnie, mieć „dużą moc” i nadal nie pasować do zadania. Z mojego doświadczenia najczęściej powtarza się kilka problemów:
- Patrzenie tylko na kVA i pomijanie cos φ, napięcia oraz charakteru odbiorników.
- Ignorowanie rozruchu silników, pomp i sprężarek, które chwilowo potrzebują dużo więcej energii niż w pracy ciągłej.
- Zaniedbanie wentylacji w pomieszczeniu lub kontenerze, przez co rośnie temperatura i spada dostępna moc.
- Wybór wersji otwartej tam, gdzie wymagany jest niski poziom hałasu albo ochrona przed warunkami atmosferycznymi.
- Brak dostępu serwisowego, przez co wymiana filtrów, oleju czy sprawdzenie akumulatora zamienia się w rozbieranie połowy obudowy.
- Niedoszacowanie paliwa, zwłaszcza przy pracy ciągłej lub nocnej, gdy tankowanie przerywa harmonogram prac.
- Pomijanie automatyki, mimo że w wielu zastosowaniach SZR lub przynajmniej sensowny panel sterowania realnie podnosi bezpieczeństwo.
Jeżeli widzę agregat, który na papierze ma świetne parametry, ale jest trudno serwisowalny, słabo chłodzony albo za głośny do miejsca pracy, traktuję to jako ostrzeżenie. Lepiej wybrać nieco mniej efektowną, ale rozsądniejszą konstrukcję. To prowadzi do ostatniego praktycznego pytania: który wariant wykonania faktycznie ma sens w danym zastosowaniu.
Kiedy wybrać wersję otwartą, zamkniętą albo mobilną
Nie ma jednego najlepszego typu obudowy. Są tylko takie, które lepiej albo gorzej pasują do warunków pracy. W praktyce wybór robi się szybciej, gdy patrzę na miejsce montażu, liczbę godzin pracy i to, czy zestaw ma stać w jednym punkcie, czy jeździć między lokalizacjami.
| Wariant | Najlepszy do | Najważniejszy kompromis |
|---|---|---|
| Otwarty | Maszynowni, kontenerów technicznych, obiektów z osobnym wygłuszeniem | Lepszy dostęp i niższa cena, ale wyższy hałas oraz słabsza ochrona środowiskowa |
| Zamknięty akustycznie | Budów, firm, zasilania awaryjnego, miejsc blisko ludzi | Niższy hałas, ale bardziej złożony serwis i większa waga |
| Mobilny | Wynajmu, eventów, prac terenowych, zaplecza budowy | Wysoka wygoda transportu, ale trzeba pilnować stabilności, hamulców i zabezpieczenia płynów |
Przy mobilnych jednostkach zwracam też uwagę na detale transportowe: zaczep, oświetlenie, punkty podnoszenia, podwozie i odporność na korozję. W praktyce to one decydują, czy sprzęt będzie pracował przez lata, czy zacznie sprawiać kłopoty po kilku sezonach. Jeżeli z kolei agregat ma zostać na stałe, od razu pytam o drogę powietrza, wydechu i serwisu, bo to najtańszy sposób na uniknięcie późniejszych przeróbek.
Na co patrzę przed zakupem, żeby konstrukcja nie rozczarowała po miesiącu
Gdy rozbieram budowę agregatu prądotwórczego na czynniki pierwsze, zwykle dochodzę do tego samego wniosku: najlepsze jednostki wygrywają nie jedną spektakularną cechą, tylko równowagą między mocą, chłodzeniem, sterowaniem i serwisem. Jeśli mam wybrać tylko kilka rzeczy do sprawdzenia, patrzę na nie tak:
- czy producent podaje moc ciągłą, standby i dopuszczalny czas pracy, a nie tylko jedną wartość marketingową,
- czy panel pokazuje temperaturę, ciśnienie oleju, stan akumulatora i alarmy w sposób czytelny także dla operatora,
- czy dostęp do filtrów, chłodnicy i punktów serwisowych nie wymaga pół dnia demontażu,
- czy instalacja ma przewidziane odprowadzenie spalin i powietrza bez recyrkulacji gorącego strumienia,
- czy zestaw ma sensowny zapas na rozruch pomp, sprężarek i innych silników elektrycznych.
To właśnie te detale najczęściej decydują, czy agregat po prostu działa, czy działa bezpiecznie, cicho i bez niepotrzebnych przestojów. Jeśli podejdziesz do wyboru w ten sposób, łatwiej odróżnisz solidną konstrukcję od sprzętu, który dobrze wygląda tylko na zdjęciach.
