Mikrometr daje wyniki, na których można oprzeć obróbkę, kontrolę jakości i dopasowanie części, ale tylko wtedy, gdy używa się go poprawnie. Poniżej pokazuję, jak mierzyć mikrometrem tak, żeby nie zgubić setki przez brud, zbyt mocny docisk albo błędny odczyt. Dorzucam też prosty schemat pracy, różnice między typami narzędzi i zasady BHP, które w warsztacie naprawdę mają znaczenie.
Najważniejsze zasady dokładnego pomiaru
- Zacznij od czystości - powierzchnie pomiarowe i detal muszą być suche, wolne od opiłków i tłustego filmu.
- Sprawdź zero - zanim zmierzysz detal, zamknij mikrometr delikatnie i upewnij się, że wskazuje punkt odniesienia.
- Dokręcaj z wyczuciem - najlepszy jest lekki, powtarzalny docisk, zwykle z użyciem grzechotki lub sprzęgła ciernego.
- Czytaj skalę spokojnie - w metrycznym mikrometrze tuleja pokazuje milimetry i połówki, a bębenek setne milimetra.
- Nie mierz gorącego detalu - różnica temperatur potrafi zepsuć wynik bardziej niż sama działka narzędzia.
- Powtarzaj pomiar - dwa albo trzy odczyty w różnych punktach szybko ujawniają owalność, luz albo błąd ustawienia.
Zanim przyłożysz mikrometr do detalu
Ja zawsze zaczynam od rzeczy nudnych, bo to one najczęściej decydują o wyniku. Mikrometr ma sens tylko wtedy, gdy powierzchnie pomiarowe są czyste, ustawione względem siebie poprawnie i pracują w swoim zakresie. W praktyce oznacza to krótki przegląd narzędzia, wyczyszczenie kowadełka i wrzeciona oraz sprawdzenie, czy detal nie ma gratu, opiłków albo śladów po chłodziwie.
W standardowym mikrometrze zewnętrznym zakres najczęściej obejmuje 25 mm, na przykład 0-25 mm, 25-50 mm albo 50-75 mm. To ważne, bo nie każdy model mierzy to samo i nie każdy nadaje się do tych samych elementów. Do wałków, sworzni i czopów bierze się zwykle mikrometr zewnętrzny, do otworów - wewnętrzny, a do głębokości rowków albo stopni - głębokościowy. Jeśli narzędzie jest źle dobrane, nawet bardzo staranny pomiar nie uratuje sytuacji.
Przed pomiarem sprawdzam też zero. W niektórych modelach wystarczy delikatnie zetknąć powierzchnie pomiarowe i zobaczyć, czy wskazanie wraca do punktu odniesienia. Przy większych zakresach robi się to wzorcem albo płytką wzorcową, bo sam mikrometr nie zawsze zamyka się bezpośrednio na anvilu. Dopiero po takim przygotowaniu można przejść do właściwego mierzenia bez zgadywania, co tak naprawdę pokazuje narzędzie.
Gdy ten etap jest dopięty, wybór właściwego mikrometru staje się dużo prostszy i nie marnuje się czasu na poprawianie błędów sprzętowych.
Jaki mikrometr pasuje do zadania
Nie każdy mikrometr robi to samo i to jest pierwszy praktyczny filtr, który warto sobie ustawić. W warsztacie maszyn budowlanych najczęściej zaczynam od modelu zewnętrznego, bo właśnie on pozwala sprawdzić sworznie, tuleje, średnice wałków i czopy po obróbce. Kiedy trzeba wejść w otwór, rowek albo głąb gniazda, potrzebne jest już inne narzędzie.
| Typ mikrometru | Do czego służy | Kiedy sprawdza się najlepiej | Na co uważać |
|---|---|---|---|
| Zewnętrzny | Średnice zewnętrzne, grubości, czopy, sworznie, wałki | Najczęstsze pomiary warsztatowe i kontrola po toczeniu | Wymaga równoległego ustawienia do osi detalu |
| Wewnętrzny | Średnice otworów i gniazd | Gdy trzeba sprawdzić luz w tulei, otworze lub korpusie | Łatwo zaniżyć wynik, jeśli narzędzie stoi pod kątem |
| Głębokościowy | Głębokość otworów, rowków, stopni | Przy rowkach, kieszeniach i stopniach w elementach obrabianych | Podstawa musi stabilnie oprzeć się na powierzchni odniesienia |
| Specjalistyczny | Rowki, blachy, gwinty, cienkie ścianki, trudno dostępne miejsca | Gdy zwykły korpus nie mieści się w geometrii detalu | Najlepiej używać modelu zaprojektowanego dokładnie do tego zadania |

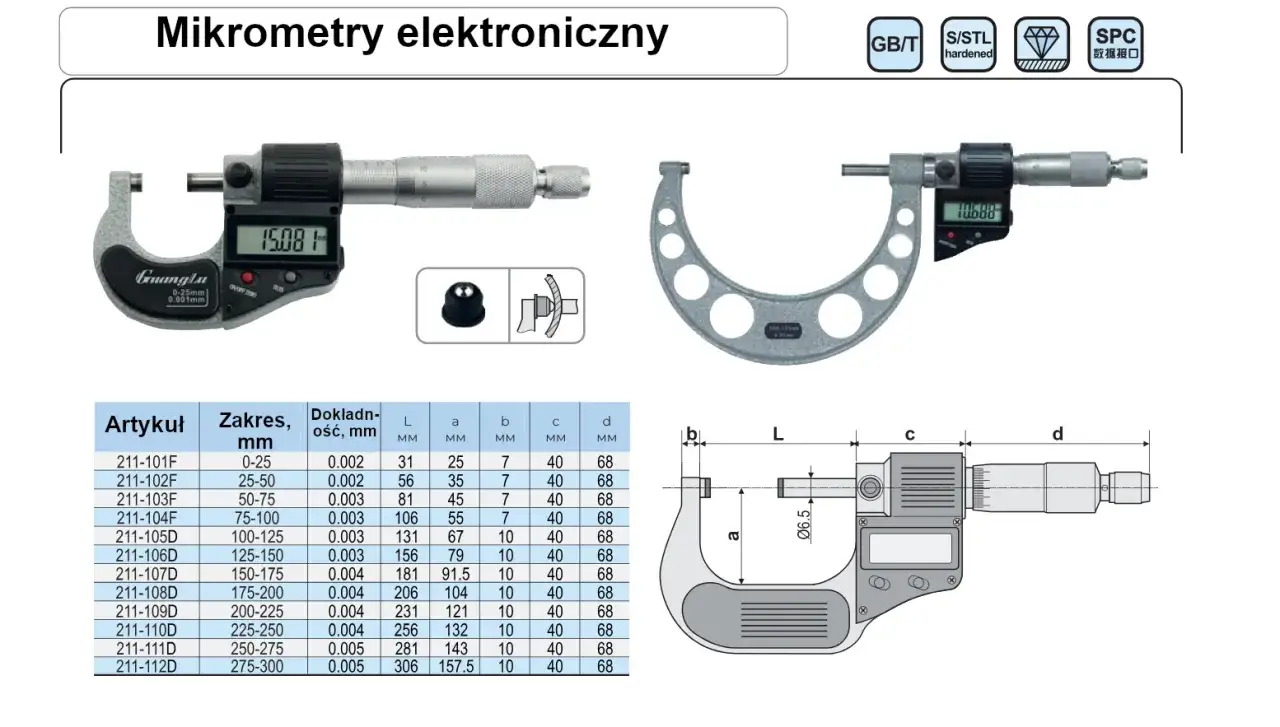

Warto też rozróżnić mikrometr analogowy i cyfrowy. Analog wymaga odczytu skali, ale daje bardzo dobrą kontrolę nad ruchem i czuciem. Cyfrowy upraszcza odczyt, a w wielu modelach oferuje funkcje typu zero, ABS albo hold, które pomagają przy pracy w słabszym świetle. Ja nie traktuję elektroniki jako zastępstwa techniki - jeśli pomiar jest źle wykonany, wyświetlacz tylko pokaże błąd szybciej.
Skoro wiadomo już, czego użyć, można przejść do samej procedury i zobaczyć, gdzie najłatwiej popełnić kosztowny skrót.
Pomiar krok po kroku
W dobrym pomiarze nie ma magii. Jest tylko powtarzalna kolejność ruchów, którą warto robić tak samo za każdym razem. Ja trzymam się prostej zasady: najpierw przykładam, potem domykam z wyczuciem, a dopiero na końcu odczytuję wynik i zapisuję go bez zgadywania.
-
Ustaw detal w osi pomiaru. Jeśli mierzysz wałek, powierzchnie pomiarowe mikrometru muszą wejść na średnicę prostopadle, a nie „na skos”. W przypadku otworu albo rowka najważniejsze jest stabilne podparcie narzędzia na powierzchni odniesienia.
-
Domknij narzędzie lekko, bez siłowania. Najlepiej użyć grzechotki albo sprzęgła ciernego, jeśli mikrometr je ma. Chodzi o taki moment, w którym powierzchnie pomiarowe tylko się stykają, a nie ściskają detal.
-
Odczytaj skalę w tej samej kolejności za każdym razem. Najpierw patrzę na tuleję, potem na bębenek, a w modelach z noniuszem - dopiero na dodatkową podziałkę. Taki porządek ogranicza pomyłki, zwłaszcza gdy wynik jest blisko granicy tolerancji.
-
Powtórz pomiar co najmniej raz. Dwa identyczne odczyty budzą dużo większe zaufanie niż jeden szybki strzał. Jeśli detal jest okrągły, ale podejrzewasz owalność, sprawdzam go jeszcze w drugim kierunku, prostopadle do pierwszego.
W cyfrowym mikrometrze sama liczba na ekranie jest łatwa do odczytania, ale technika kontaktu z detalem pozostaje dokładnie taka sama. Jeśli model ma funkcję HOLD, używam jej tylko wtedy, gdy rzeczywiście muszę odsunąć narzędzie, żeby odczyt pozostał widoczny. Nie zastępuje ona poprawnego ustawienia i nie naprawia złego docisku.
W analogowym narzędziu skala jest bardziej „ręczna”, ale dzięki temu szybciej wyłapuję, czy coś nie gra z ruchem bębenka. Przy dobrym świetle i spokojnym tempie odczyt jest bardzo pewny, o ile nie pomiesza się kolejności liczenia. Żeby to uporządkować, trzymam się jednego prostego schematu:
| Element skali | Co pokazuje | Jak to liczyć |
|---|---|---|
| Tuleja | Pełne milimetry i połówki milimetra | Odczytaj ostatnią widoczną kreskę na tulei |
| Bębenek | Setne milimetra | Dodaj liczbę działek pomnożoną przez 0,01 mm |
| Noniusz | Tysięczne milimetra, jeśli model go ma | Dodaj wartość wskazaną przez pokrywającą się kreskę |
Przykład jest prosty: jeśli tuleja pokazuje 8,5 mm, a bębenek wskazuje 37 działek, wynik wynosi 8,87 mm. Gdy model ma dodatkowy noniusz, można zejść niżej z odczytem, ale tylko wtedy, gdy naprawdę tego potrzebujesz. W praktyce warsztatowej i tak ważniejsza od samej liczby jest powtarzalność całej procedury.
Kiedy ta procedura już siedzi w ręku, najwięcej problemów zostaje nie przy odczycie, tylko przy błędach, które wcześniej wydają się drobiazgiem.
Najczęstsze błędy, które psują dokładność
Największy problem z mikrometrem polega na tym, że z pozoru prosty pomiar daje fałszywe poczucie pewności. Widziałem to wielokrotnie: detal wygląda dobrze, wynik „mniej więcej się zgadza”, a potem okazuje się, że zaniżenie albo zawyżenie wzięło się z jednej drobnej pomyłki. Najczęściej winny jest nie sam mikrometr, tylko sposób jego użycia.
- Zbyt mocny docisk - jeśli ściskasz detal za mocno, wynik praktycznie zawsze zaczyna kłamać.
- Brudne powierzchnie - jeden opiłek potrafi dodać błąd większy niż różnica między dobrą a złą sztuką.
- Pomiar pod kątem - wtedy łatwo zaniżyć albo rozchwiać odczyt, szczególnie na wałkach i w otworach.
- Pomiar gorącego elementu - świeżo obrobiona część jeszcze pracuje termicznie i nie pokazuje stabilnego wymiaru.
- Odczyt bez sprawdzenia zera - jeśli mikrometr odjechał choćby o setkę, cały łańcuch pomiarowy staje się niewiarygodny.
- Mierzenie na gratu albo ostrych krawędziach - wynik dotyczy wtedy zadzioru, a nie właściwego wymiaru detalu.
Ja zwykle zakładam, że jeśli wynik wygląda „za ładnie”, warto go jeszcze raz sprawdzić. To szczególnie ważne przy częściach, które mają pracować parami, na przykład sworzniu i tulei albo wałku i łożysku ślizgowym. Jeden błędny odczyt potrafi rozjechać dopasowanie całego zespołu.
Po wyeliminowaniu tych błędów zostaje jeszcze sprawa, o której w warsztacie łatwo zapomnieć, a która ma realne znaczenie dla zdrowia i sprzętu.
Bezpieczeństwo i porządek na stanowisku
Mikrometr sam w sobie nie jest niebezpieczny, ale sposób pracy już tak. W praktyce BHP zaczyna się od stabilnego stanowiska: detal leży pewnie, ręce nie wchodzą w strefę ruchu obrabiarki, a narzędzie nie leży na krawędzi stołu. Jeśli element jest ostro poobcinany, ma graty albo jest jeszcze ciepły, najpierw trzeba go bezpiecznie przygotować, a dopiero potem mierzyć.Nie mierzę części bezpośrednio przy pracującej maszynie, jeśli ręce muszą zbliżać się do ruchomych elementów. To prosty sposób na uniknięcie sytuacji, w której chęć sprawdzenia wymiaru kończy się kontaktem z obrotowym wrzecionem, wiórem albo ostrą krawędzią. Tak samo ważne jest odkładanie mikrometru do futerału, a nie luzem na stole, gdzie może spaść, zabrudzić się albo dostać uderzenie.
Po pracy czyszczę końcówki suchą ściereczką, a jeśli narzędzie ma trafić do dłuższego przechowywania, odkładam je w suche miejsce, z dala od wilgoci, pyłu i mgły olejowej. Dobry mikrometr nie lubi upuszczenia, więc po każdym mocniejszym uderzeniu sprawdzam powierzchnie pomiarowe i ruch wrzeciona. Taka ostrożność wydaje się banalna, ale właśnie ona decyduje, czy narzędzie będzie trzymało klasę przez lata, czy zacznie zaniżać wynik po jednym sezonie.
Gdy stanowisko jest uporządkowane, pozostaje już tylko dopracować sposób pracy tak, żeby odczyt był nie tylko poprawny, ale i powtarzalny w kolejnych kontrolach.
Co robię, żeby wynik był powtarzalny
Powtarzalność jest dla mnie ważniejsza niż pojedynczy, efektowny odczyt. Jeden pomiar może być szczęśliwym trafem, ale dopiero seria pokazuje, czy narzędzie, detal i operator pracują tak, jak powinny. Dlatego w praktyce robię kilka rzeczy zawsze w tej samej kolejności:
- mierzę tym samym mikrometrem, a nie losowo zmieniam narzędzia między sztukami,
- sprawdzam wynik co najmniej dwa razy, zwłaszcza gdy wymiar jest blisko tolerancji,
- przy wałkach lub czopach porównuję odczyty w dwóch prostopadłych kierunkach,
- przy otworach i gniazdach zwracam uwagę, czy pomiar nie „ucieka” przy zmianie głębokości,
- zapisuję wynik od razu, zamiast liczyć na pamięć po kilku kolejnych kontrolach.
Jeśli wynik trafia do dokumentacji technicznej, dopisuję też, jakiego narzędzia użyłem i w jakich warunkach pracowałem, bo to pomaga później odtworzyć pomiar bez zgadywania. W przypadku części eksploatacyjnych, zwłaszcza w maszynach budowlanych, taka dyscyplina naprawdę się opłaca: szybciej widać zużycie tulei, luz na sworzniu albo różnicę między lewą i prawą stroną elementu. I właśnie o to chodzi w dobrej pracy z mikrometrem - nie o samo „zmierzenie”, tylko o wynik, któremu można zaufać przy decyzji technicznej.
