Łączenie przewodów wygląda prosto tylko na papierze. W praktyce różne złączki elektryczne sprawdzają się w innych warunkach: jedne lepiej znoszą drgania, inne ułatwiają serwis, a jeszcze inne są po prostu bezpieczniejsze w wilgoci albo przy wyższej temperaturze. Poniżej pokazuję, jakie są najważniejsze typy, jak je sensownie dobrać i na co zwrócić uwagę przy montażu oraz pomiarach BHP.
Najlepsza złączka to ta, która pasuje do przewodu, miejsca i obciążenia
- Śrubowe są proste i tanie, ale wymagają poprawnego dokręcenia i kontroli po czasie.
- Sprężynowe i dźwigniowe są wygodniejsze w montażu oraz lepiej nadają się do serwisu.
- Ceramiczne wybieram tam, gdzie rośnie temperatura i zwykły plastik nie jest dobrym pomysłem.
- Hermetyczne sprawdzają się w wilgoci, pyle i na zewnątrz, ale tylko przy właściwym stopniu ochrony.
- Po montażu warto zrobić oględziny i podstawowe pomiary, bo sama złączka nie zastępuje kontroli instalacji.
Jakie rodzaje złączek elektrycznych spotyka się najczęściej
Jeśli patrzę na temat praktycznie, dzielę złączki nie według nazwy handlowej, ale według sposobu zacisku i warunków pracy. To od razu porządkuje wybór: inne rozwiązanie bierze się do prostego oświetlenia, inne do szafy sterowniczej, a jeszcze inne do przewodów narażonych na wibracje, kurz i wilgoć. W katalogach spotyka się też różne zakresy przekrojów, na przykład 0,2-2,5 mm², 0,2-4 mm² albo 1,5-6 mm², ale zawsze trzeba sprawdzić konkretne oznaczenie producenta.
| Rodzaj | Co go wyróżnia | Gdzie sprawdza się najlepiej | Na co uważać |
|---|---|---|---|
| Śrubowa | Docisk przewodu odbywa się śrubą, więc rozwiązanie jest proste i dobrze znane. | Proste połączenia, starsze puszki, miejsca z ograniczonym budżetem. | Wymaga poprawnego dokręcenia; przy drganiach może się poluzować. |
| Sprężynowa | Zacisk trzyma przewód siłą sprężyny, bez klasycznego skręcania śrubą. | Nowoczesne instalacje, oświetlenie, serwis i miejsca z wibracjami. | Trzeba dobrze dobrać przekrój i długość odizolowania żyły. |

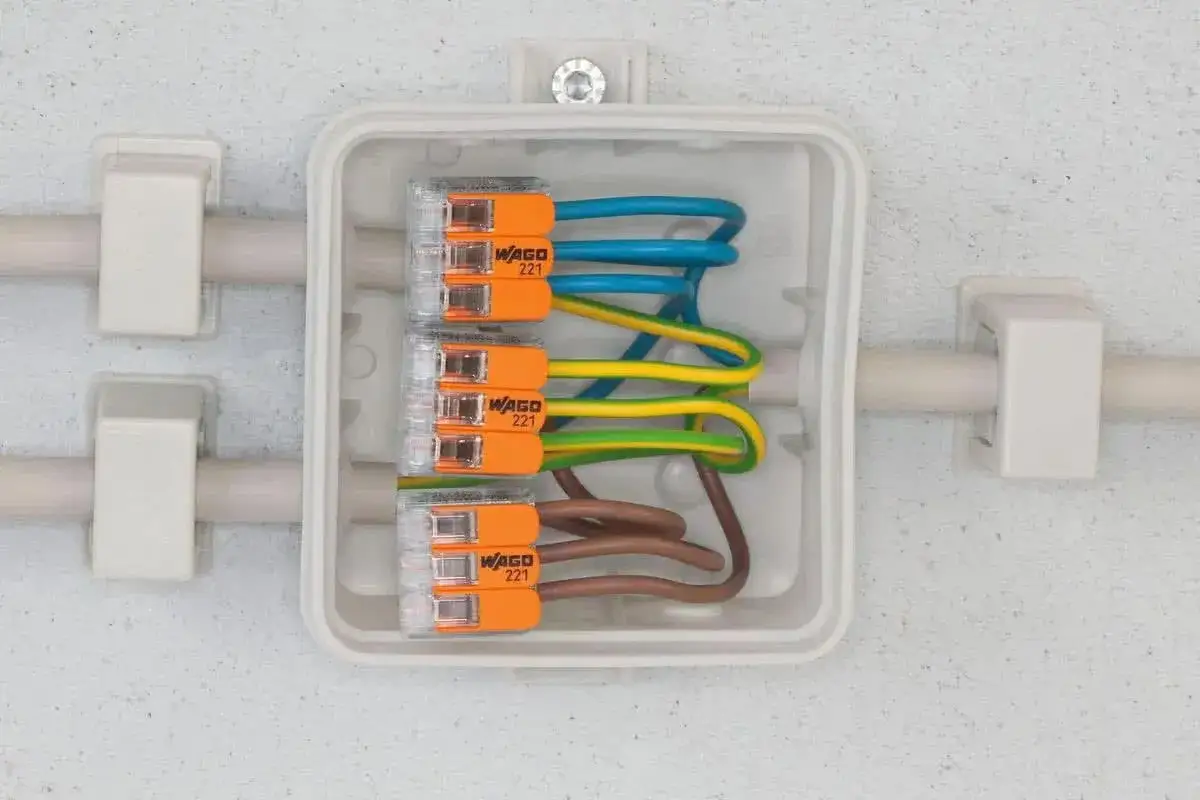

| Dźwigniowa | Przewód wkłada się po otwarciu dźwigni, co ułatwia montaż i poprawki. | Remonty, rozbudowy, szybkie prace serwisowe, warsztat. | Bywa większa i droższa od prostych złączek śrubowych. |
| Ceramiczna | Odporna na wyższą temperaturę niż typowe obudowy z tworzywa. | Oprawy oświetleniowe, okolice źródeł ciepła, miejsca wymagające większej odporności termicznej. | Jest mniej wygodna w montażu i bardziej krucha mechanicznie. |
| Hermetyczna | Ma uszczelnienie chroniące przed wilgocią, pyłem i zabrudzeniem. | Garaż, zewnątrz, budowa, miejsca o podwyższonej wilgotności. | Trzeba dobrać właściwy stopień ochrony i prawidłowo zamknąć obudowę. |

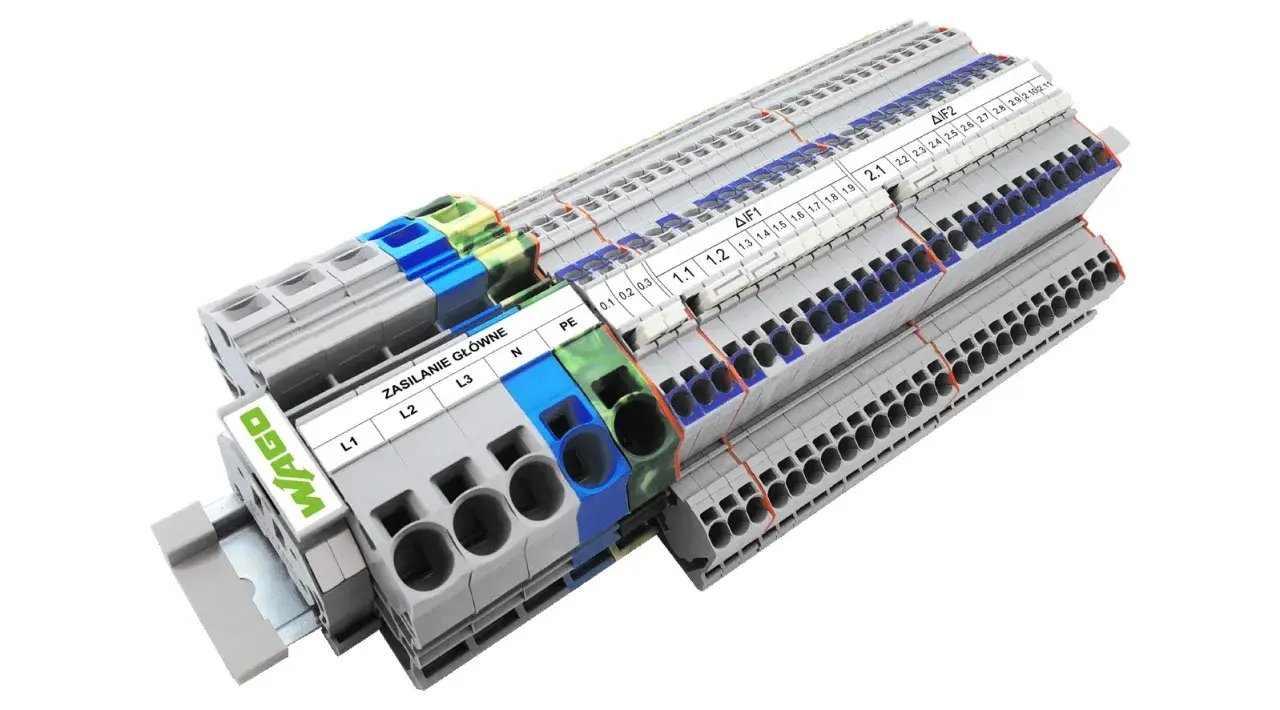

| Na szynę DIN | To rozwiązanie typowe dla rozdzielnic i szaf sterowniczych, gdzie liczy się porządek i opis. | Automatyka, sterowanie, maszyny, rozdzielnie, systemy przemysłowe. | Wymaga miejsca w zabudowie i sensownego projektu całego układu. |
W praktyce najważniejsza różnica nie polega na tym, czy złączka wygląda „nowocześnie”, tylko na tym, czy połączenie będzie stabilne po kilku miesiącach pracy. W instalacjach maszynowych i warsztatowych szczególnie cenię rozwiązania sprężynowe i dźwigniowe, bo lepiej znoszą serwis oraz częste rozpinanie. Gdy mam już ten punkt odniesienia, łatwiej przejść do wyboru pod konkretne zastosowanie.
Który wariant pasuje do domu, warsztatu i maszyny
Jeśli miałbym uprościć wybór do kilku typowych scenariuszy, wygląda to tak: w domu ważna jest wygoda montażu, w warsztacie liczy się trwałość i dostęp serwisowy, a w maszynie dochodzą drgania, pył i częstsze przeglądy. To właśnie te warunki najczęściej przesądzają o tym, czy zwykła kostka wystarczy, czy lepiej od razu sięgnąć po wariant bardziej odporny.
| Zastosowanie | Najlepszy wybór | Dlaczego właśnie ten |
|---|---|---|
| Oświetlenie w domu | Sprężynowa lub dźwigniowa | Przyspiesza montaż i ułatwia późniejszą wymianę oprawy albo remont. |
| Stara instalacja w puszce | Śrubowa, jeśli przekrój i liczba żył się zgadzają | Pasuje do prostych układów, ale wymaga dokładnej kontroli dokręcenia. |
| Szafa sterownicza | Listwa na szynę DIN | Ułatwia opis obwodów, porządek w rozdzielnicy i późniejszy serwis. |
| Maszyna budowlana lub urządzenie z drganiami | Sprężynowa albo dźwigniowa | Lepiej znosi wibracje i częstsze otwieranie układu podczas obsługi. |
| Wilgoć, pył, garaż, zewnątrz | Hermetyczna | Chroni styk przed zabrudzeniem i wpływem środowiska, jeśli obudowa ma odpowiedni stopień ochrony. |
| Wysoka temperatura | Ceramiczna | Lepsza tam, gdzie plastik mógłby się odkształcać lub starzeć zbyt szybko. |
Jeśli mam wybrać jedną praktyczną zasadę, to brzmi ona tak: im więcej drgań i serwisu, tym mniej chętnie sięgam po klasyczne śrubowe zaciski. W prostych, jednorazowych połączeniach nadal mogą być sensowne, ale przy maszynach i osprzęcie warsztatowym szybkozłączki sprężynowe albo dźwigniowe zwykle dają po prostu mniej problemów. Kiedy wiem już, co pasuje do miejsca pracy, trzeba jeszcze dobrać sam zacisk do przewodu.
Na co patrzę przy doborze, żeby połączenie nie sprawiało problemów
Dobry wybór zaczyna się od przewodu, a nie od samej złączki. Najczęstszy błąd widzę wtedy, gdy ktoś kupuje „uniwersalny” model bez sprawdzenia, czy pasuje do linki, drutu, przekroju i warunków pracy. W praktyce zawsze sprawdzam kilka rzeczy naraz.
- Przekrój żyły - złączka musi obejmować rzeczywisty przekrój przewodu, a nie tylko „mniej więcej pasować”.
- Rodzaj przewodu - innego podejścia wymaga drut, a innego linka; w przypadku linki często potrzebna jest tulejka kablowa, zwłaszcza przy zaciskach śrubowych.
- Liczba torów - 2, 3, 5 lub więcej wejść zmienia wygodę rozgałęzienia i porządek w puszce.
- Prąd i napięcie znamionowe - nie opieram się na nazwie handlowej, tylko na parametrach z karty produktu.
- Środowisko pracy - wilgoć, pył, temperatura i drgania mają większe znaczenie, niż wielu osobom się wydaje.
- Kompatybilność materiałowa - przy starszych instalacjach trzeba uważać na połączenia Cu/Al i nie zakładać, że każdy zacisk je toleruje.
- Możliwość serwisu - jeśli przewód będę rozłączał kilka razy, wygodniejsza będzie złączka z dźwignią albo zacisk na szynę DIN.
W instalacjach maszynowych zwracam też uwagę na odciążenie przewodu. Sama złączka nie powinna przenosić szarpnięć, bo wtedy nawet dobry styk traci na trwałości. To właśnie dlatego w praktyce projekt montażu jest tak samo ważny jak sam model złączki. Następny krok to bezpieczeństwo pracy i pomiary po złożeniu układu.
Bezpieczny montaż i pomiary po złożeniu
Tu nie ma miejsca na skróty. Przepisy BHP przy urządzeniach energetycznych wymagają odłączenia napięcia, zabezpieczenia przed przypadkowym załączeniem, sprawdzenia, czy napięcie rzeczywiście nie występuje, uziemienia wyłączonych urządzeń i oznaczenia strefy pracy. To brzmi formalnie, ale w praktyce jest po prostu podstawą bezpiecznej pracy przy instalacji.
PIP przypomina też, że po naprawie, remoncie albo przed ponownym uruchomieniem wykonuje się badania i pomiary. I dobrze, bo sama poprawna złączka nie gwarantuje jeszcze, że cały obwód jest bezpieczny. Ja po montażu zawsze robię taką krótką sekwencję:
- Wyłączam zasilanie i zabezpieczam je przed przypadkowym załączeniem.
- Sprawdzam brak napięcia odpowiednim przyrządem, a nie „na oko”.
- Oglądam zacisk: czy żyła siedzi do końca, czy nie wystaje nadmiar miedzi, czy izolacja nie weszła pod przewodnik.
- Weryfikuję ciągłość przewodu ochronnego, czyli toru PE.
- Sprawdzam rezystancję izolacji, czyli to, czy między żyłami nie ma niepożądanych upływów.
- Jeśli układ na to pozwala, kontroluję też poprawność połączeń i polaryzację obwodu.
Ciągłość PE oznacza, że przewód ochronny naprawdę tworzy nieprzerwany tor do uziemienia. Rezystancja izolacji pokazuje z kolei, czy izolacja przewodów nie jest uszkodzona i nie powoduje upływu prądu. Te dwa badania nie zastąpią pełnej diagnostyki instalacji, ale bardzo szybko wychwytują podstawowe błędy montażowe. A gdy wiem już, jak poprawnie pracować, łatwiej wskazać najczęstsze pomyłki, które psują nawet dobry wybór złączki.
Najczęstsze błędy, które skracają życie złączki
W praktyce awarie połączeń elektrycznych rzadko wynikają z jednego spektakularnego błędu. Częściej to suma drobnych zaniedbań: zły dobór, pośpiech, brak pomiaru i lekceważenie warunków pracy. Z mojego doświadczenia najwięcej problemów robią te sytuacje:
- Zbyt mały model złączki - przewód wchodzi „na siłę”, a to szybko kończy się słabym stykiem.
- Linka bez tulejki w śrubowym zacisku - pojedyncze druciki rozchodzą się i połączenie traci pewność.
- Za mało zdjętej izolacji - żyła nie łapie pełnego kontaktu.
- Za dużo odizolowanego przewodu - zostaje odsłonięta miedź, więc rośnie ryzyko zwarcia i porażenia.
- Niedokręcenie albo przeciągnięcie śruby - jedno i drugie pogarsza styk, tylko w inny sposób.
- Brak odporności na wilgoć lub pył - zwykła złączka w nieodpowiednim miejscu zużywa się szybciej, niż sugeruje opakowanie.
- Ignorowanie drgań - w maszynach i pojazdach to jeden z najczęstszych powodów luzowania połączeń.
- Mieszanie miedzi z aluminium bez zgodności producenta - to ryzykowny skrót, którego lepiej unikać.
Jeśli pracuję przy układzie, który ma działać latami, nie skupiam się na jednej „najlepszej” kostce. Patrzę na całość: przewód, środowisko, dostęp do serwisu, pomiary i realne obciążenie mechaniczne. Dopiero taki zestaw daje połączenie, które nie sprawia niespodzianek po kilku miesiącach.
Kiedy zwykła kostka wystarcza, a kiedy lepiej wybrać złączkę bardziej odporną
Najprostsza kostka śrubowa nadal ma sens w prostych, przewidywalnych układach, gdzie połączenie robi się raz, a potem rzadko wraca do serwisu. Gdy jednak pojawiają się drgania, częste przeglądy, wilgoć albo potrzeba szybkiej zmiany konfiguracji, lepiej postawić na złączkę sprężynową, dźwigniową, hermetyczną albo na listwę DIN. To nie jest kwestia „lepszego produktu”, tylko trafienia w warunki pracy.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, powiedziałbym tak: najpierw dobierz rozwiązanie do miejsca i obciążenia, a dopiero potem do ceny i wygody zakupu. Wtedy instalacja jest łatwiejsza do utrzymania, bezpieczniejsza podczas pomiarów i mniej kłopotliwa przy późniejszym serwisie. Właśnie taki dobór najbardziej się opłaca - zwłaszcza tam, gdzie elektryka pracuje razem z narzędziami, maszynami i codziennym zużyciem.
