Niwelator to jedno z tych narzędzi, które na budowie szybko pokazują swoją wartość: pozwala ustalić poziom, sprawdzić spadek i wyznaczyć wysokości bez zgadywania. W praktyce przydaje się przy fundamentach, wylewkach, odwodnieniach, krawężnikach czy pracach ziemnych, a przy okazji pomaga ograniczyć błędy, które później trudno i drogo poprawić. Poniżej wyjaśniam, jak działa to urządzenie, jakie są jego odmiany i na co zwracać uwagę także od strony bezpieczeństwa pracy.
Najważniejsze informacje o niwelatorze w praktyce
- Niwelator służy do wyznaczania różnic wysokości i kontrolowania poziomu.
- W budownictwie i geodezji używa się głównie modeli optycznych, automatycznych i laserowych.
- Najpierw ustawia się stabilny statyw, a potem urządzenie względem punktu odniesienia lub łaty niwelacyjnej.
- Najczęstsze błędy wynikają z niestabilnego podłoża, złego wypoziomowania i pośpiechu przy odczycie.
- Przy laserach trzeba pilnować bezpieczeństwa oczu i ograniczyć przypadkowe wejście osób w strefę pomiaru.
Czym jest niwelator i po co się go używa
Niwelator to urządzenie pomiarowe, które pomaga określić, czy dwa punkty leżą na tej samej wysokości, a jeśli nie, to o ile się różnią. W najprostszej wersji zastępuje bardzo dokładną poziomicę na większej skali: nie do łazienkowej półki, tylko do całego placu budowy, działki albo ciągu robót ziemnych. Właśnie dlatego tak często korzystają z niego geodeci, brukarze, wykonawcy fundamentów i ekipy montujące instalacje podziemne.
Warto rozróżnić dwie rzeczy: samo wyznaczanie poziomu i przenoszenie wysokości. Niwelator robi jedno i drugie, ale zawsze potrzebuje punktu odniesienia, czyli miejsca, od którego mierzy się różnicę. Bez tego nie ma „magicznego poziomu”, tylko precyzyjny pomiar względem konkretnego punktu, na którym opiera się cała praca.
To właśnie odróżnia go od prostych narzędzi ręcznych. Poziomica pokaże lokalny poziom elementu, ale niwelator pozwala utrzymać spójność na długim odcinku, gdzie kilka milimetrów błędu na początku potrafi zamienić się w zauważalny problem na końcu trasy. Następnie przechodzę do tego, jak taki pomiar wygląda w praktyce.
Jak działa niwelator w praktyce

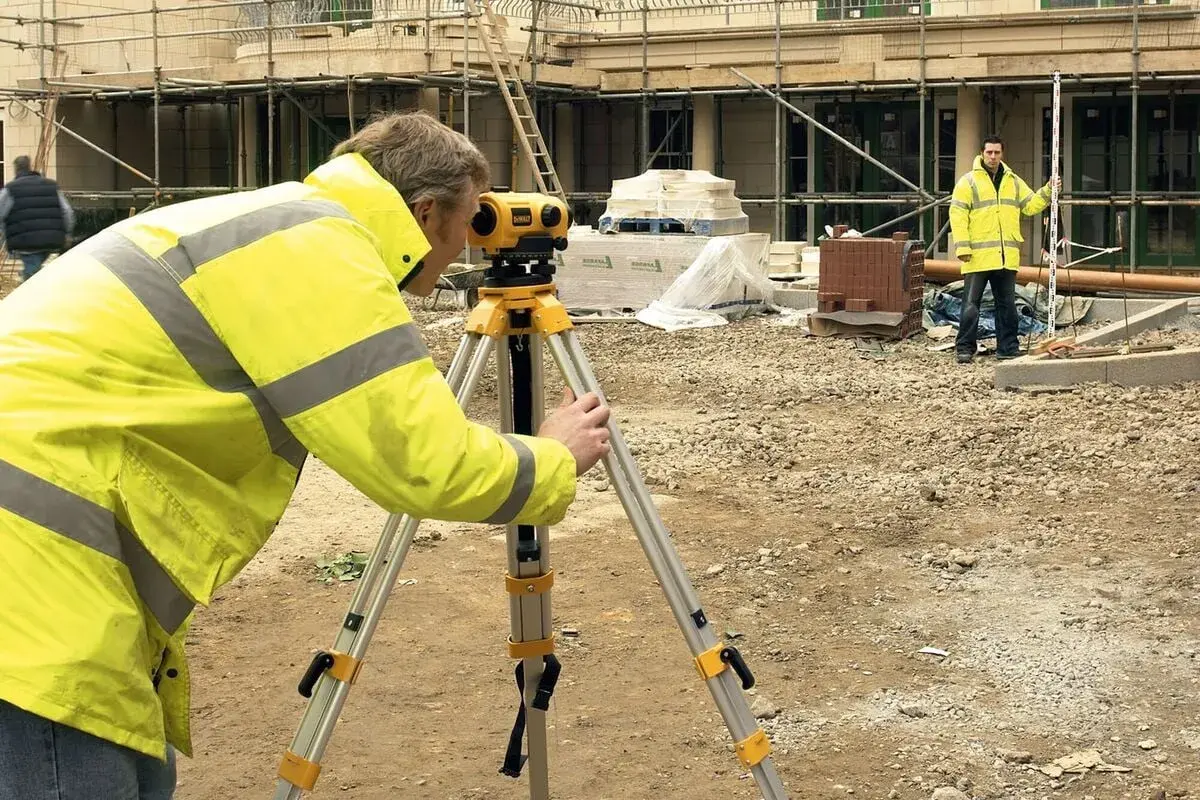

Najprościej mówiąc, niwelator tworzy odniesienie dla poziomu albo wysokości. W modelu optycznym patrzy się przez lunetę na łatę niwelacyjną, czyli wyskalowany drążek, i odczytuje różnicę wysokości między punktem, przy którym stoi urządzenie, a miejscem, które chce się sprawdzić. W wersji laserowej urządzenie wysyła wiązkę światła, która tworzy linię lub płaszczyznę odniesienia.
Praca z klasycznym niwelatorem zwykle wygląda podobnie:
- Ustawiam statyw na możliwie stabilnym podłożu i dokładnie go rozkładam.
- Mocuję urządzenie i doprowadzam je do poziomu, korzystając z libelli, czyli wbudowanej bańki poziomującej, albo z kompensatora, który sam koryguje drobne odchylenia.
- Ustawiam łatę w punkcie pomiarowym i odczytuję wskazanie.
- Porównuję wynik z punktem odniesienia, żeby obliczyć różnicę wysokości.
W laserze kroków jest mniej, ale zasada pozostaje ta sama: najpierw urządzenie musi mieć wiarygodne odniesienie, a dopiero potem można ufać linii lub punktowi laserowemu. W praktyce doceniam to szczególnie przy powtarzalnych pracach, bo jeden poprawnie ustawiony niwelator pozwala kontrolować wiele miejsc bez ciągłego przestawiania punktu bazowego.
To prowadzi do ważnego pytania: który typ sprzętu ma sens w konkretnej robocie, bo nie każdy model rozwiąże ten sam problem.
Jakie są rodzaje niwelatorów i który wybrać
W codziennym użyciu najczęściej spotyka się trzy grupy urządzeń. Różnią się budową, zasięgiem i tym, jak dużo wygody dają użytkownikowi. Poniższe zestawienie dobrze pokazuje, kiedy który wariant ma sens.
| Typ | Jak działa | Gdzie sprawdza się najlepiej | Najważniejsze ograniczenie |
|---|---|---|---|
| Niwelator optyczny lub automatyczny | Odczyt z łaty niwelacyjnej przez układ optyczny, zwykle z kompensatorem stabilizującym linię celowania. | Geodezja, fundamenty, dłuższe odcinki robót ziemnych, miejsca, gdzie liczy się wysoka powtarzalność. | Wymaga wprawy w odczycie i zwykle pracy w duecie. |
| Niwelator laserowy liniowy | Rzuca widoczną linię odniesienia na ściany, posadzki lub elementy konstrukcji. | Wnętrza, zabudowy, montaż półek, sufitów, płytek, prostsze prace wykończeniowe. | W ostrym świetle ma mniejszą czytelność i krótszy praktyczny zasięg. |
| Niwelator laserowy rotacyjny | Tworzy obracającą się płaszczyznę laserową, często współpracując z odbiornikiem. | Duże powierzchnie, podjazdy, niwelacja terenu, wylewki, odwodnienia i roboty drogowe. | Jest droższy i zwykle bardziej sensowny tam, gdzie skala pracy naprawdę uzasadnia zakup. |
Jeśli ktoś pracuje głównie we wnętrzach, prostszy laser liniowy bywa wystarczający. Gdy jednak w grę wchodzą duże odległości, spadki i teren otwarty, rotacyjny model albo klasyczny niwelator optyczny daje znacznie większy komfort i mniejszą liczbę pomyłek. Właśnie w takich sytuacjach różnica między „da się zrobić” a „da się zrobić dobrze” jest naprawdę odczuwalna.
Gdzie niwelator naprawdę oszczędza czas i poprawki
Największą wartość widzę tam, gdzie błąd wysokościowy rozlewa się na kolejne etapy prac. Jeśli fundament albo podsypka są źle ustawione, później problem wychodzi na etapie zbrojenia, wylewki lub montażu elementów wykończeniowych. Niwelator pomaga ograniczyć taki efekt domina.
Najczęstsze zastosowania to:
- wykopy i przygotowanie terenu pod fundamenty,
- ustawianie spadków pod odwodnienie, rynny liniowe i kanalizację deszczową,
- kontrola podsypki pod kostkę brukową, obrzeża i krawężniki,
- sprawdzanie poziomu posadzki przed wylaniem betonu lub jastrychu,
- prace ogrodowe, gdzie trzeba utrzymać równy teren albo zaprojektowany spadek dla odpływu wody,
- montaż konstrukcji, które muszą trzymać jedną wysokość na większym odcinku.
W praktyce to urządzenie nie służy tylko do „ładnego poziomu”. Często chodzi o funkcjonalność: woda ma spływać we właściwą stronę, nawierzchnia ma być trwała, a elementy mają się spotkać na tej samej wysokości. Z tego powodu niwelator jest narzędziem technicznym, ale jego efekt bardzo często widać już gołym okiem na gotowej robocie. Kolejny krok to bezpieczeństwo, bo przy pomiarach łatwo skupić się wyłącznie na wyniku i pominąć otoczenie.
Na co uważać przy pomiarach i pracy z laserem
Od strony BHP najważniejsze są dwie rzeczy: stabilność stanowiska i kontrola strefy pracy. Statyw musi stać pewnie, bo nawet niewielkie osiadanie na miękkim gruncie potrafi zepsuć odczyt. Na nierównym albo rozmokniętym terenie sprawdzam ustawienie częściej niż zwykle, bo tam urządzenie najłatwiej „odpływa” z punktu odniesienia.
Przy niwelatorach laserowych dochodzi jeszcze kwestia bezpieczeństwa wzroku. Wiązki nie należy kierować w oczy ani w stronę lusterek, szyb czy błyszczących elementów, które mogą odbić promień w nieprzewidywalny sposób. W praktyce warto też ograniczyć ruch osób postronnych w obszarze pomiaru, szczególnie gdy laser pracuje nisko przy podłożu i łatwo go przeoczyć.
Oto zasady, które traktuję jako bazowe:
- zawsze sprawdzam, czy statyw stoi na stabilnym gruncie,
- nie zaczynam pracy bez kontroli poziomowania urządzenia,
- nie zostawiam wiązki bez nadzoru w miejscu, gdzie poruszają się inni pracownicy,
- stosuję ochronę indywidualną zgodną z charakterem robót, zwłaszcza gdy wokół działa sprzęt ciężki,
- regularnie sprawdzam stan baterii, mocowań i elementów optycznych, bo luźny osprzęt bywa źródłem błędu.
To nie są detale dla perfekcjonistów. W pomiarach budowlanych bezpieczeństwo i wiarygodność wyniku są ze sobą połączone, bo źle ustawione urządzenie jest jednocześnie ryzykiem technicznym i organizacyjnym. Skoro to mamy uporządkowane, zostaje jeszcze temat błędów, które najczęściej psują wynik mimo dobrego sprzętu.
Najczęstsze błędy, które psują wynik pomiaru
Najwięcej problemów nie wynika z samego niwelatora, tylko z pośpiechu i zbyt dużego zaufania do pierwszego odczytu. Z mojego doświadczenia wynika, że większość nieporozumień da się wyłapać, jeśli operator potraktuje pomiar jako proces, a nie pojedyncze spojrzenie na ekran lub łatę.
- Źle ustawiony statyw - jeśli nogi stoją nierówno, cały pomiar zaczyna się od błędu bazowego.
- Brak kontroli punktu odniesienia - bez pewnego punktu startowego wynik może być poprawny liczbowo, ale bezużyteczny praktycznie.
- Odczyt z łaty pod złym kątem - przy klasycznych niwelatorach łatwo o pomyłkę, gdy operator stoi zbyt daleko albo z boku.
- Ignorowanie warunków otoczenia - słońce, pył, mgła i drgania potrafią mocno obniżyć czytelność pomiaru.
- Brak kontroli po przestawieniu urządzenia - jeden dobry odczyt nie znaczy jeszcze, że kolejne będą równie dobre.
Praktyczna zasada jest prosta: jeśli coś w pomiarze wygląda podejrzanie, lepiej go powtórzyć niż „przepchnąć” wynik dalej. Przy robotach ziemnych i wykończeniowych poprawka zwykle kosztuje więcej czasu niż drugi, spokojny odczyt. Na końcu zostawiam jeszcze krótką checklistę, która pomaga wejść w pracę bez chaosu.
Co warto zapamiętać przed pierwszym pomiarem
Jeśli mam sprowadzić temat do jednego zdania, powiedziałbym tak: niwelator służy do tego, żeby mierzyć wysokość bez zgadywania. To narzędzie przydaje się wszędzie tam, gdzie poziom, spadek i równa płaszczyzna mają znaczenie dla trwałości lub funkcjonalności robót.
Przed pierwszym pomiarem dobrze jest przygotować trzy rzeczy: stabilne miejsce dla statywu, pewny punkt odniesienia i chwilę na spokojną kontrolę ustawienia. Reszta zwykle wynika już z praktyki. W terenie i na budowie najczęściej wygrywa nie ten, kto ma najdroższy sprzęt, tylko ten, kto umie konsekwentnie pracować na jednym układzie odniesienia i nie spieszy się przy odczycie.
Jeżeli sprzęt ma służyć głównie do prostych prac domowych, wystarczy prostszy laser liniowy. Jeśli jednak w grę wchodzą fundamenty, spadki, odwodnienia albo większy plac robót, warto sięgnąć po rozwiązanie o wyższej stabilności i lepszym zasięgu. Wtedy niwelator przestaje być „kolejnym narzędziem”, a staje się realnym wsparciem dla jakości całej inwestycji.
