Najkrótsza odpowiedź i praktyczny skrót
- Podstawowym przyrządem do pomiaru napięcia jest woltomierz.
- Najczęściej używanym narzędziem w praktyce jest multimetr cyfrowy z funkcją pomiaru napięcia.
- Pomiar wykonuje się równolegle do badanego elementu lub źródła.
- Trzeba rozróżnić prąd stały i zmienny, bo zły tryb daje błędny wynik.
- Na budowie i w serwisie ważne są też kategoria bezpieczeństwa, stan przewodów i właściwy zakres pomiarowy.
Najkrótsza odpowiedź brzmi woltomierz, a w praktyce multimetr
Jeżeli ktoś pyta mnie wprost, czym mierzy się napięcie, odpowiadam bez kombinowania: woltomierzem. To właśnie on jest zbudowany do odczytu różnicy potencjałów między dwoma punktami obwodu. W codziennej pracy rzadko jednak sięgam po samodzielny woltomierz, bo wygodniejszy jest multimetr cyfrowy, który oprócz napięcia mierzy też na przykład rezystancję, ciągłość obwodu czy natężenie prądu.
To rozróżnienie jest ważne, bo w praktyce wiele osób myli narzędzie do sprawdzania obecności napięcia z narzędziem do jego dokładnego pomiaru. Próbnik albo wskaźnik może powiedzieć, że „coś jest na przewodzie”, ale nie zastąpi miernika, jeśli chcesz dostać konkretną wartość w woltach. W warsztacie, przy maszynach budowlanych czy przy instalacji 230/400 V taka różnica naprawdę ma znaczenie.
Najprostsza zasada, którą stosuję sam: jeśli potrzebuję liczby, biorę miernik; jeśli potrzebuję szybkiej weryfikacji obecności napięcia, używam odpowiedniego testera. To prowadzi nas do pytania, jakie przyrządy są warte uwagi i kiedy każdy z nich ma sens.
Jakie przyrządy naprawdę mają znaczenie przy pomiarze napięcia
W teorii lista urządzeń jest długa, ale w praktyce najczęściej liczą się cztery rozwiązania. Różnią się wygodą, dokładnością i tym, do jakiej pracy są naprawdę stworzone. Ja patrzę na nie tak: co chcę sprawdzić, jak szybko, w jakim środowisku i czy ważniejsza jest precyzja, czy tylko orientacyjna kontrola.
| Przyrząd | Do czego najlepiej służy | Plusy | Ograniczenia |
|---|---|---|---|
| Woltomierz analogowy | Proste pomiary i obserwacja zmian wskazania | Łatwo zauważyć wahania, działa intuicyjnie | Trudniejszy odczyt, możliwy błąd paralaksy, mniej wygodny niż cyfrowy |
| Woltomierz cyfrowy | Dokładny pomiar napięcia stałego i zmiennego | Czytelny wynik, zwykle dobra dokładność | Zależny od jakości modelu i zakresu |
| Multimetr cyfrowy | Najbardziej uniwersalna praca serwisowa i warsztatowa | Jedno urządzenie do wielu zadań, szybka diagnostyka | Tańsze modele bywają mniej odporne i mniej precyzyjne |
| Oscyloskop | Sprawdzanie przebiegu napięcia w czasie | Pokazuje tętnienia, zakłócenia i krótkie impulsy | To już narzędzie diagnostyczne, nie pierwszy wybór do zwykłego odczytu |
| Tester dwubiegunowy | Szybka kontrola obecności napięcia i orientacyjna ocena stanu obwodu | Praktyczny w elektryce użytkowej, szybki w obsłudze | Nie zastępuje dokładnego pomiaru liczbowego |
W polskich warunkach najczęściej spotkasz napięcia 12 V i 24 V w pojazdach oraz maszynach, 230 V w instalacjach jednofazowych i 400 V w trójfazowych. Do takich zadań multimetr cyfrowy jest po prostu najbardziej uniwersalny. Oscyloskop wygrywa dopiero wtedy, gdy chcesz zobaczyć nie sam wynik, ale też to, jak napięcie zmienia się w czasie — na przykład przy diagnostyce alternatora, sterownika czy zakłóceń w układzie zasilania.
Wybór nie sprowadza się więc do pytania „co jest lepsze”, tylko „do czego potrzebuję pomiaru”. I właśnie dlatego w następnej sekcji przechodzę od sprzętu do sposobu pracy, bo nawet najlepszy miernik da słaby wynik, jeśli zostanie źle użyty.
Jak wykonać pomiar bezpiecznie i bez zbędnych pomyłek
Tu zwykle pojawiają się najdroższe błędy, bo napięcie mierzy się łatwo tylko wtedy, gdy człowiek trzyma się kilku prostych zasad. W instalacjach i urządzeniach elektrycznych najważniejsze są: poprawny tryb pracy, właściwy zakres, dobry stan przewodów oraz podłączenie równoległe do badanego punktu. Dla porządku dodam też coś, o czym wiele osób zapomina: kategoria bezpieczeństwa miernika i przewodów ma znaczenie nie mniejsze niż sam zakres napięcia.
- Upewnij się, czy mierzysz napięcie stałe, czy zmienne.
- Sprawdź, czy przewód jest w gnieździe COM, a drugi w gnieździe oznaczonym jako V.
- Jeśli nie znasz wartości, zacznij od wyższego zakresu, a dopiero potem schodź niżej.
- Podłącz sondy równolegle do punktów, między którymi chcesz odczytać napięcie.
- Odczytaj wynik dopiero wtedy, gdy wskazanie się ustabilizuje.
- Po pomiarze odłącz sondy i dopiero potem zmieniaj tryb lub zakres.
Przy napięciach sieciowych, takich jak 230 V i 400 V, nie pracuję na przypadkowych przewodach z marketu. Szukam miernika i przewodów z odpowiednią kategorią CAT, bo to ona mówi, do jakiego środowiska pracy sprzęt jest przeznaczony. Dla instalacji budynkowych i rozdzielnic to nie jest detal, tylko realny element bezpieczeństwa. Podobnie ważne jest, by nie mierzyć na uszkodzonej izolacji albo z wilgotnymi dłońmi — tu nie ma miejsca na „jakoś to będzie”.
Po opanowaniu samej techniki pozostaje jeszcze drugi temat, który potrafi popsuć wynik mimo poprawnego podłączenia: typowe błędy pomiarowe. I właśnie ich warto pilnować najbardziej.
Najczęstsze błędy przy pomiarze napięcia
W praktyce większość nietrafionych odczytów wynika nie z wad miernika, tylko z pośpiechu. Sam widzę to często przy diagnostyce maszyn, akumulatorów i prostych instalacji warsztatowych. Oto błędy, które pojawiają się najczęściej:
- Włączenie złego trybu — pomiar AC zamiast DC albo odwrotnie.
- Zły zakres — zbyt niski powoduje brak odczytu albo przeciążenie wejścia.
- Podłączenie szeregowe zamiast równoległego — to klasyczny błąd początkujących.
- Pomieszanie gniazd sond — szczególnie po wcześniejszym mierzeniu prądu.
- Zużyte przewody pomiarowe — pęknięta izolacja albo luźne końcówki potrafią zafałszować wynik i podnieść ryzyko.
- Mylenie testera z miernikiem — wskaźnik napięcia mówi co najwyżej, że napięcie jest obecne, ale nie daje pełnej informacji liczbowej.
- Pomiar bez obciążenia lub przy niestabilnym obwodzie — wtedy wynik bywa poprawny tylko „na papierze”, a nie w realnej pracy urządzenia.
Jednym z mniej oczywistych problemów jest też odczyt z miernika analogowego pod złym kątem. To drobiazg, ale potrafi wprowadzić realny błąd. W cyfrowych modelach tego kłopotu nie ma, dlatego w serwisie i przy instalacjach sam zdecydowanie częściej wybieram wyświetlacz niż wskazówkę. Ten sam pomiar da się zrobić szybciej, czyściej i zwykle dokładniej.
Gdy już wiadomo, jakich pomyłek unikać, naturalnie pojawia się kolejne pytanie: co wybrać do konkretnego zadania, żeby nie przepłacić i nie kupić sprzętu „na wyrost”.
Co sprawdza się w warsztacie, samochodzie i przy instalacji
Nie ma jednego idealnego miernika do wszystkiego, chociaż marketing często próbuje to sugerować. W praktyce dobieram sprzęt do scenariusza pracy. Dla czytelności zestawiam to poniżej w prosty sposób.
| Zastosowanie | Najrozsądniejszy wybór | Dlaczego właśnie ten |
|---|---|---|

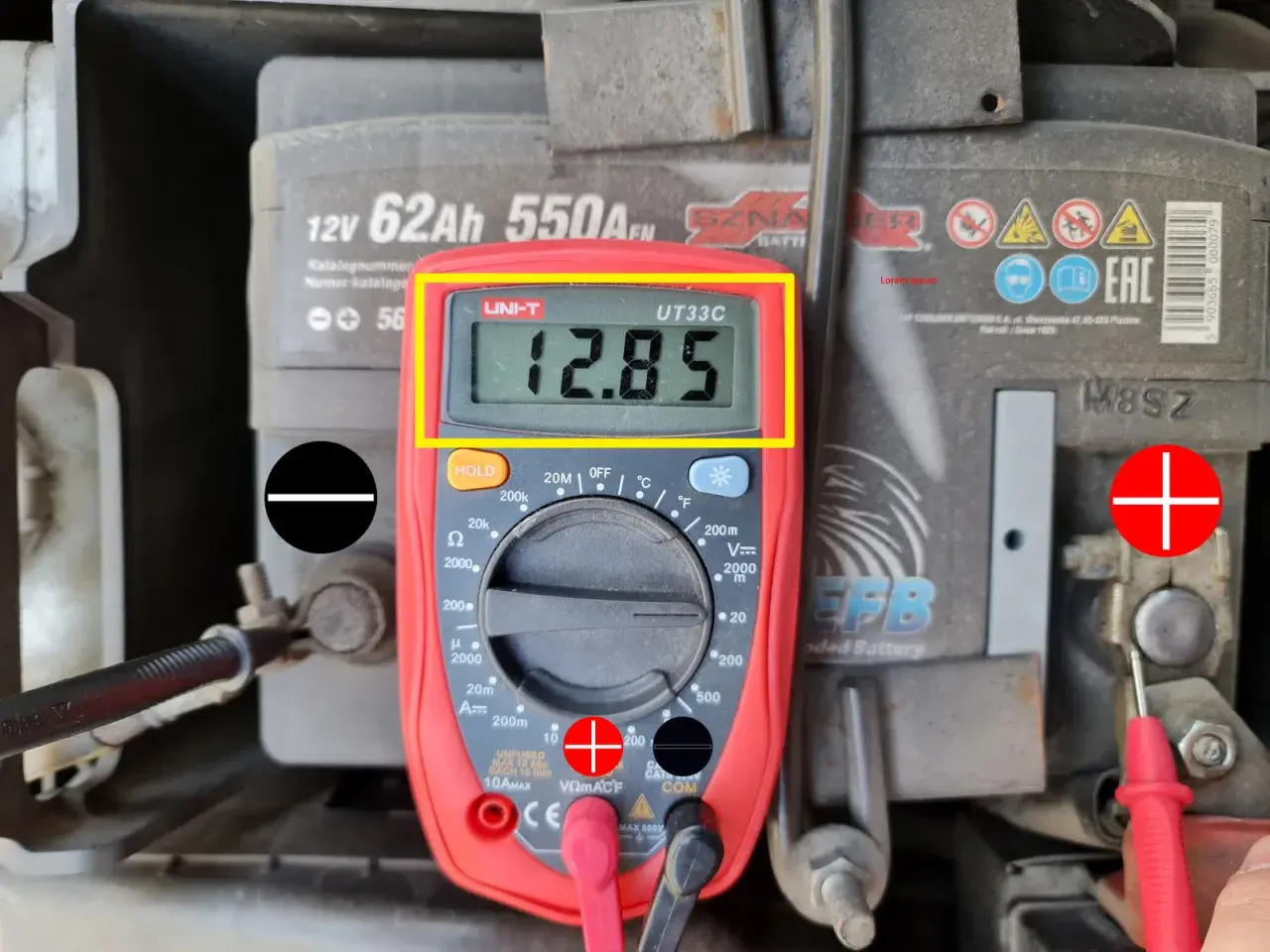

| Akumulator samochodowy 12 V | Multimetr cyfrowy | Łatwo ustawisz DC, szybko sprawdzisz stan napięcia spoczynkowego i pod obciążeniem |
| Instalacja w maszynie budowlanej 24 V | Multimetr cyfrowy z solidnymi przewodami | Praca w terenie wymaga sprzętu odpornego i czytelnego, a nie jedynie taniego |
| Gniazdo 230 V lub obwód rozdzielnicy | Multimetr lub tester dwubiegunowy | Do szybkiej weryfikacji wystarczy tester, do liczbowego odczytu lepszy jest miernik |
| Diagnostyka zakłóceń i tętnień | Oscyloskop | Pokazuje przebieg, a nie tylko pojedynczą wartość |
| Szybka kontrola obecności napięcia | Tester dwubiegunowy | Przyspiesza pracę, ale nie udaje precyzyjnego miernika |
Jeżeli miałbym wskazać jeden sprzęt do większości prac serwisowych, wybrałbym multimetr cyfrowy z sensowną kategorią bezpieczeństwa, dobrą czytelnością i porządnymi przewodami. Tańszy model też może działać poprawnie, ale różnica jakości wychodzi zwykle wtedy, gdy pracujesz w terenie, przy maszynie albo w rozdzielnicy i potrzebujesz sprzętu, który nie sprawia dodatkowych kłopotów.
Do tego dorzucam jeszcze jedną praktyczną zasadę: jeśli napięcie ma znaczenie dla stanu całego układu, nie patrz tylko na samą liczbę. Czasem ważniejsze jest to, jak napięcie zachowuje się pod obciążeniem, bo właśnie wtedy wychodzą luźne połączenia, zużyte akumulatory i problemy z masą.
To prowadzi do ostatniego, ale bardzo użytecznego wniosku: sam pomiar napięcia daje nie tylko odpowiedź „ile jest voltów”, lecz także sporo informacji o kondycji całego układu. I właśnie to warto umieć odczytać.
Wynik pomiaru mówi więcej niż sama liczba na ekranie
W dobrze wykonanym pomiarze napięcia nie chodzi wyłącznie o to, by zobaczyć określoną wartość. Dla mnie ważniejsze jest to, co ta wartość mówi o stanie układu. Napięcie akumulatora, spadek na przewodzie, różnica między pomiarem bez obciążenia i pod obciążeniem, zachowanie zasilania w maszynie po uruchomieniu odbiorników — to wszystko daje bardzo konkretne wskazówki diagnostyczne.
Jeśli pracujesz przy sprzęcie budowlanym, pojazdach albo instalacjach warsztatowych, trzy rzeczy robią największą różnicę: dobry miernik, poprawny sposób podłączenia i świadomość, co chcesz z pomiaru wyczytać. Woltomierz albo multimetr nie rozwiążą problemu same z siebie, ale użyte właściwie szybko pokażą, czy układ ma stabilne zasilanie, czy tylko „na oko” wygląda poprawnie.
Najpraktyczniej myśleć o tym tak: najpierw wybieram właściwy przyrząd, potem ustawiam poprawny tryb i zakres, a dopiero na końcu odczytuję wynik. Taka kolejność oszczędza czas, zmniejsza ryzyko błędu i po prostu lepiej sprawdza się w pracy niż działanie na skróty.
