Szczotki w silniku komutatorowym odpowiadają za doprowadzenie prądu do wirnika i współpracę z komutatorem, więc od nich zależy płynny start, moment obrotowy i brak nadmiernego iskrzenia. Pytanie o to, do czego służą szczotki w silniku elektrycznym, sprowadza się więc do zrozumienia prostego, ale ważnego układu kontaktu między częścią nieruchomą a obracającą się. W tym tekście pokazuję, jak to działa, gdzie takie rozwiązanie nadal ma sens, po czym poznać zużycie i kiedy wymiana naprawdę coś daje.
Najkrótsza odpowiedź przed szczegółami
- Szczotki przekazują prąd do wirnika przez komutator, czyli obracający się element stykowy.
- Dzięki komutacji silnik utrzymuje właściwy kierunek pola magnetycznego i może obracać się bez przerw.
- Szczotki zużywają się mechanicznie, bo pracują w stałym tarciu i pod obciążeniem.
- Ich stan widać po iskrzeniu, spadku mocy, nierównej pracy i zapachu przegrzania.
- W wielu nowszych urządzeniach zastępują je konstrukcje bezszczotkowe, ale nie zawsze są one najlepszym wyborem.
Jak szczotki przekazują prąd do wirnika
Najprościej mówiąc, szczotka to element stykowy, najczęściej wykonany z grafitu lub mieszanki węglowej, który ślizga się po komutatorze i utrzymuje połączenie elektryczne z wirnikiem. Silnik sam z siebie nie potrzebuje „pędzelka”, tylko pewnego, stabilnego kontaktu między nieruchomym zasilaniem a częścią obracającą się z dużą prędkością.
W praktyce działa to tak: prąd trafia do szczotek, z nich przechodzi na lamelki komutatora, a potem do odpowiednich uzwojeń wirnika. Komutator zmienia kolejność zasilania cewek w odpowiednim momencie, dzięki czemu siły elektromagnetyczne cały czas pchają wirnik w tę samą stronę. Bez tego przełączania silnik nie utrzymałby ciągłego obrotu.
Co robi komutator
Komutator jest mechaniczny, ale pełni bardzo precyzyjną rolę. To on przełącza kierunek prądu w uzwojeniach wirnika, czyli realizuje komutację, czyli zmianę zasilania kolejnych cewek w rytmie obrotu. Dla użytkownika oznacza to tyle, że silnik może ruszyć z miejsca i utrzymać moment obrotowy nawet przy zmianie obciążenia.
Warto pamiętać, że sam kontakt szczotka-komutator nie jest „idealny” w sensie laboratoryjnym. Niewielkie iskrzenie bywa normalne, ale ma być kontrolowane. Zbyt gładka albo zbyt chropowata powierzchnia komutatora, zabrudzenia czy zła geometria szczotek szybko psują cały efekt.
Dlaczego docisk ma znaczenie
Docisk szczotek do komutatora musi być dobrze dobrany. Zbyt słaby powoduje przerywanie kontaktu, spadek mocy i większe iskrzenie. Zbyt mocny zwiększa tarcie, temperaturę i tempo zużycia zarówno szczotek, jak i samego komutatora.
Ja patrzę na ten układ jak na zwykły, ale wymagający kompromis. Ma być wystarczająco mocny, by przewodzić prąd bez przerw, i jednocześnie na tyle delikatny, by nie zjadać mechanicznie elementów stykowych. To właśnie dlatego w kolejnym kroku warto zobaczyć, gdzie taki napęd nadal jest opłacalny i praktyczny.
Gdzie takie rozwiązanie nadal ma sens
Silniki szczotkowe nie zniknęły z rynku, bo w wielu zastosowaniach nadal wygrywają prostotą i dobrym startem pod obciążeniem. Spotyka się je tam, gdzie liczy się wysoki moment rozruchowy, kompaktowa konstrukcja i prostszy serwis, a nie maksymalna sprawność energetyczna.
- Elektronarzędzia - wiertarki, szlifierki, pilarki czy mieszarki często korzystają z silników komutatorowych, bo dobrze ruszają pod obciążeniem.
- Sprzęt warsztatowy - odkurzacze warsztatowe, niektóre kompresory i pomocnicze napędy w urządzeniach serwisowych nadal pracują na tym rozwiązaniu.
- Pompy - w części prostszych lub starszych pomp ważna jest odporność na częste uruchamianie i możliwość łatwej naprawy.
- Agregaty i alternatory - w niektórych konstrukcjach szczotki występują w układzie wzbudzenia lub w starszych rozwiązaniach z pierścieniami ślizgowymi.
To nie jest technologia „przestarzała”, tylko po prostu inna. Tam, gdzie liczy się cena wejścia, łatwość wymiany części i prosta diagnostyka, nadal ma sens. Tam, gdzie najważniejsze są niski hałas, dłuższa żywotność i wyższa sprawność, obraz zmienia się wyraźnie, dlatego następna sekcja porównuje oba podejścia bez marketingowych skrótów.
Szczotki czy silnik bezszczotkowy
W praktyce najczęściej nie chodzi o to, która technologia jest „lepsza w ogóle”, tylko która lepiej pasuje do konkretnego zadania. Silnik szczotkowy jest prostszy, tańszy w budowie i zwykle łatwiejszy do naprawy. Bezszczotkowy wygrywa trwałością, kulturą pracy i sprawnością, ale wymaga elektroniki sterującej i zwykle kosztuje więcej na starcie.
| Cecha | Silnik szczotkowy | Silnik bezszczotkowy | Znaczenie w praktyce |
|---|---|---|---|
| Budowa | Prostsza, z komutatorem i szczotkami | Bardziej złożona, sterowana elektronicznie | Szczotkowy łatwiej zrozumieć i serwisować |
| Zużycie | Szczotki są elementem eksploatacyjnym | Brak szczotek, mniej części trących | Bezszczotkowy zwykle pracuje dłużej bez obsługi |
| Hałas i iskrzenie | Większe | Mniejsze | To ważne w sprzęcie używanym długo i często |
| Moment rozruchowy | Bardzo dobry w wielu zastosowaniach | Zwykle bardzo dobry, zależnie od sterowania | Oba typy mogą ruszać pewnie, ale robią to inaczej |
| Serwis | Wymiana szczotek i czyszczenie komutatora | Naprawa elektroniki lub wymiana modułu | Tu często decydują koszty i dostępność części |
Jeśli sprzęt ma pracować okazjonalnie i ma być tani w naprawie, szczotki nadal bronią się bardzo dobrze. Jeśli ma chodzić długo, cicho i z wysoką sprawnością, bezszczotkowiec zwykle jest rozsądniejszym wyborem. Tyle teoria, ale w praktyce użytkownika bardziej interesuje to, po czym rozpoznać, że szczotki zaczynają już naprawdę wysiadać.
Jak rozpoznać zużycie szczotek
Zużycie szczotek nie pojawia się z dnia na dzień. Najpierw zwykle widać subtelne objawy, które łatwo zignorować, a dopiero potem silnik zaczyna pracować nierówno albo przerywać. Właśnie wtedy wiele osób myśli o awarii wirnika, choć problem bywa dużo prostszy.
Objawy, które widzę najczęściej
- spadek mocy, zwłaszcza pod obciążeniem,
- przerywanie pracy przy poruszeniu obudową albo lekkim stuknięciu,
- mocniejsze iskrzenie przy komutatorze,
- zapach przegrzanego izolantu lub grafitu,
- nierówne obroty i trudniejszy rozruch,
- nadmiar pyłu węglowego w okolicy szczotkotrzymaczy.
Przeczytaj również: Silnik benzynowy w sprzęcie - Czy to Twój najlepszy wybór?
Czego nie mylić ze szczotkami
Nie każde iskrzenie oznacza, że szczotki są zużyte. Czasem winny jest brudny komutator, nierówny docisk, zużyte łożysko albo przeciążenie urządzenia. Jeśli silnik pracuje ciężko, wentylacja jest zapchana kurzem, a obciążenie wyraźnie przekracza normę, szczotki zużyją się szybciej, ale nie są źródłem problemu.
W praktyce szczególnie niepokoi mnie sytuacja, w której nowy komplet szczotek nie poprawia pracy silnika. To zazwyczaj sygnał, że trzeba szukać dalej, a nie tylko wymieniać kolejny element. I właśnie o tym jest następna sekcja, bo tu najłatwiej o kosztowną pomyłkę.
Kiedy wymiana wystarczy, a kiedy problem leży głębiej

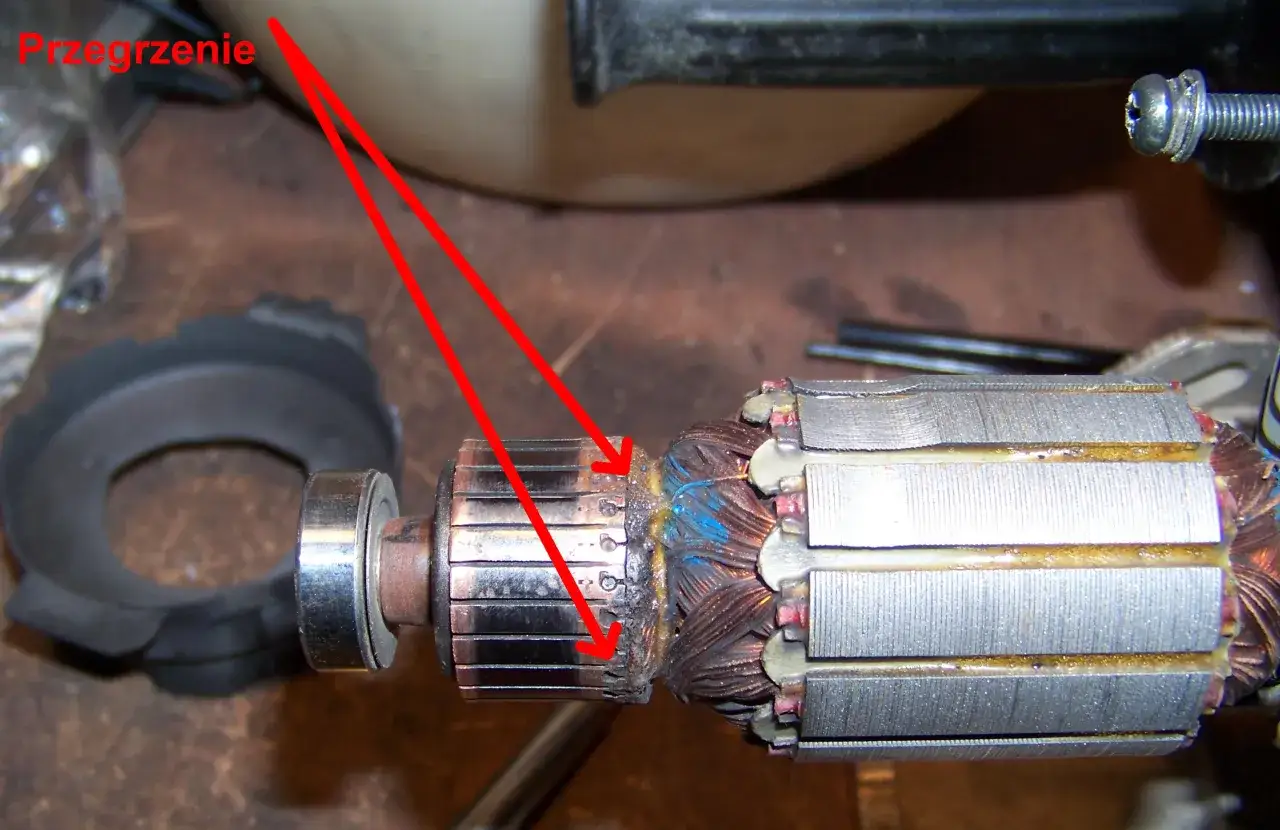

Wymiana szczotek ma sens wtedy, gdy reszta układu komutacji jest w dobrym stanie. Gdy komutator jest gładki, bez głębokich rowków, szczotkotrzymacz trzyma pewnie, a wirnik nie ma śladów przegrzania, naprawa bywa szybka i opłacalna. Gdy jednak uszkodzenia dotyczą także komutatora albo wirnika, sama wymiana szczotek będzie tylko krótkim oddechem, nie rozwiązaniem.
| Objaw | Co może oznaczać | Co sprawdzić |
|---|---|---|
| Słaba moc, ale bez dużego hałasu | Zużyte szczotki lub słaby docisk | Długość szczotek, sprężyny, prowadzenie w szczotkotrzymaczu |
| Mocne iskrzenie | Zabrudzenie, zły kontakt, uszkodzony komutator | Powierzchnia komutatora, pył, rowki, przebarwienia |
| Przerywanie po nagrzaniu | Rozszerzanie się elementów, słaby styk, przegrzanie | Docisk, temperatura pracy, stan izolacji |
| Metaliczny hałas i drgania | Łożyska lub niewyważony wirnik | Łożyska, bicie wału, luz mechaniczny |
| Brudny, przypalony komutator | Arcing, przeciążenie albo zły dobór szczotek | Typ szczotek, stan lamel, obciążenie urządzenia |

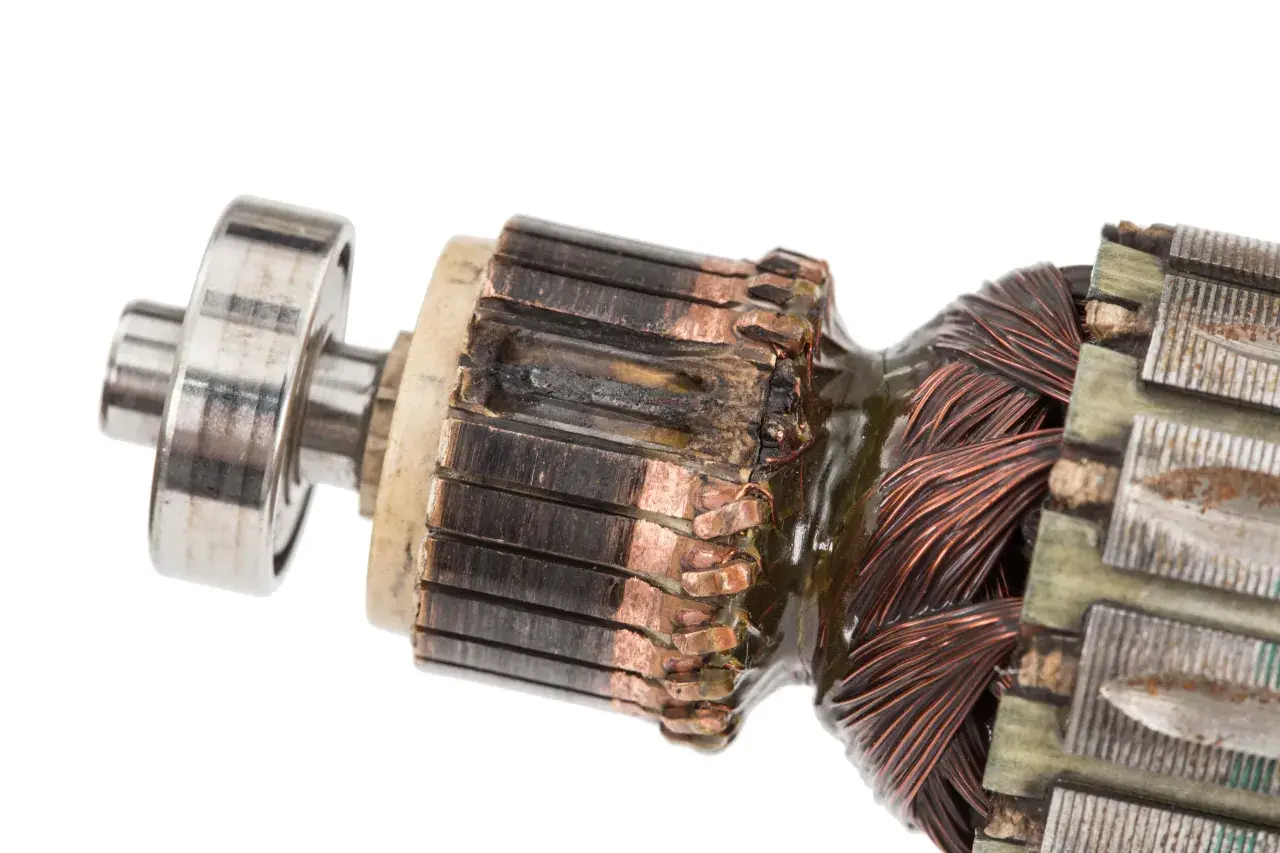

Ja zawsze zwracam uwagę na to, czy komutator nie ma wyraźnych rowków, nadpaleń albo nierównych lamelek. Jeśli tak, nowe szczotki mogą poprawić pracę tylko na chwilę, bo będą ścierały się od razu w złych warunkach. To właśnie dlatego sam element węglowy rzadko bywa jedynym winowajcą.
Co sprawdzić, zanim uznasz silnik za zużyty
Przed decyzją o wymianie całego napędu warto przejść przez prostą, techniczną listę. To oszczędza pieniądze i pozwala odróżnić zwykłą eksploatację od realnej awarii. W małych narzędziach i pompach bardzo często problem kończy się na szczotkach, ale tylko wtedy, gdy pozostałe elementy są jeszcze zdrowe.
- Sprawdź długość szczotek i czy nie są popękane, wyszczerbione albo nadpalone.
- Oceń powierzchnię komutatora, czy nie ma na niej rowków, przypaleń albo mocno nierównych lameli.
- Skontroluj docisk sprężyn i swobodę przesuwu w szczotkotrzymaczach.
- Upewnij się, że zastosowano właściwy typ szczotek do danego silnika, a nie tylko „pasujący rozmiarem”.
- Posłuchaj pracy łożysk, bo ich zużycie potrafi naśladować problem elektryczny.
- Sprawdź, czy urządzenie nie pracowało długo na przeciążeniu, w pyle albo bez chłodzenia.
W wielu elektronarzędziach wymiana szczotek jest nadal sensowna ekonomicznie, bo część jest tania, a naprawa szybka. Jeśli jednak komutator jest mocno zniszczony, wirnik ma ślady przegrzania albo cały napęd pracował długo w złych warunkach, lepiej uczciwie policzyć koszt serwisu zamiast udawać, że jeden nowy komplet rozwiąże wszystko. W takim podejściu nie chodzi o ostrożność dla samej ostrożności, tylko o to, by naprawa faktycznie przywróciła sprawność, a nie tylko odsunęła problem o kilka dni.
