Dobór pompy zaczyna się od jednego parametru, który często bywa odczytywany zbyt dosłownie: wysokość podnoszenia pompy decyduje o tym, czy urządzenie poradzi sobie z instalacją, długością rurociągu i wymaganym ciśnieniem na wyjściu. W tym tekście pokazuję, jak czytać ten parametr, jak przeliczać go na praktyczne warunki pracy i gdzie najczęściej popełnia się kosztowne błędy. To ważne zarówno przy hydroforze, jak i przy pompach obiegowych, zatapialnych czy do odwodnień.
Najważniejsze liczby i zasady, które warto zapamiętać
- Około 10 m słupa wody to w przybliżeniu 1 bar ciśnienia.
- W układzie otwartym liczą się wysokość geometryczna, straty w rurach i wymagane ciśnienie na odbiorniku.
- W obiegu zamkniętym wysokość budynku zwykle nie decyduje o doborze, tylko opory przepływu.
- Maksymalna wartość z tabliczki znamionowej nie oznacza pracy z pełnym przepływem.
- Pompę dobiera się do punktu pracy, a nie do samej liczby w metrach.
Co ten parametr naprawdę opisuje
Gdy patrzę na pompę, nie traktuję parametru H jako zwykłej „wysokości”, tylko jako informację o tym, jak duży słup cieczy urządzenie jest w stanie utrzymać przy określonych warunkach pracy. To oznacza, że sama różnica poziomów nie wystarcza do oceny. W układzie otwartym trzeba doliczyć opory rur, kolan, zaworów i filtrów, a także ciśnienie, które ma zostać na końcu instalacji. W układzie zamkniętym, na przykład w ogrzewaniu, wysokość budynku zwykle nie jest najważniejsza, bo liczy się przede wszystkim suma oporów przepływu.
Najprościej: pompa nie „podnosi wody na metr 40 i dalej działa tak samo”. Im większy opór instalacji, tym bardziej spada przepływ. Jeśli więc urządzenie ma dużą wartość maksymalną, ale słabą charakterystykę roboczą przy rzeczywistym obciążeniu, na papierze wygląda świetnie, a w praktyce rozczarowuje. Właśnie dlatego ten parametr trzeba czytać razem z wydajnością, czyli przepływem. A żeby to dobrze zrozumieć, trzeba przejść od definicji do prostego przeliczenia na metry i bary.

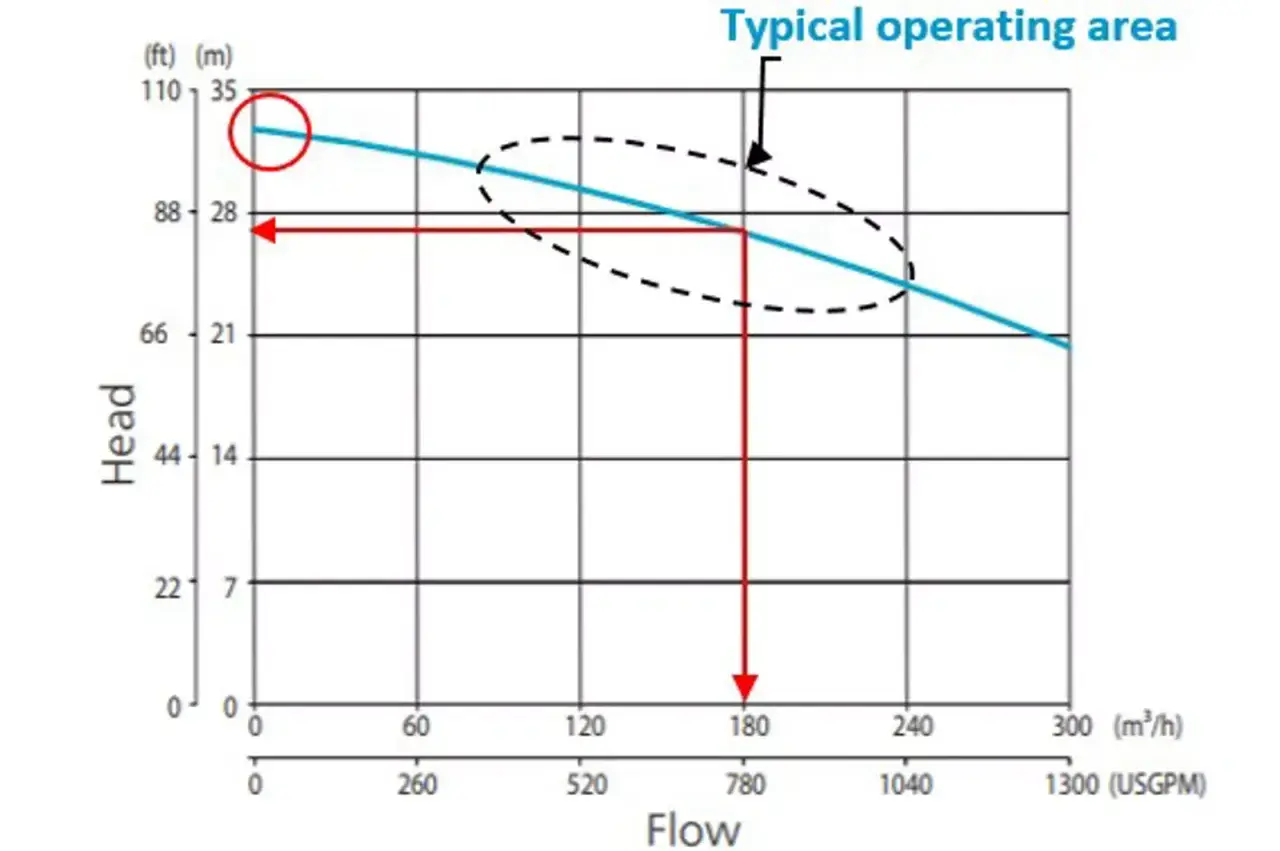

Jak czytać metry słupa wody i wykres pracy pompy
Najpraktyczniejszy skrót, którego sam używam w rozmowach z inwestorami i serwisantami, jest prosty: 10 m słupa wody to około 1 bar. To przybliżenie wystarcza w większości decyzji technicznych. Jeśli więc pompa ma 20 m wysokości podnoszenia, mówimy o mniej więcej 2 barach, a 30 m to około 3 bary. W realnej instalacji to nie wszystko, ale taka orientacja od razu porządkuje rozmowę o doborze.
| Wysokość podnoszenia | Przybliżone ciśnienie | Co to oznacza w praktyce |
|---|---|---|
| 5 m | 0,5 bar | Mały zapas, raczej krótkie instalacje i niewielkie opory |
| 10 m | 1 bar | Punkt odniesienia do prostych obliczeń |
| 20 m | 2 bary | Już sensowny poziom dla części instalacji domowych i ogrodowych |
| 30 m | 3 bary | Wyższy zapas, ale wciąż trzeba sprawdzić przepływ przy tym obciążeniu |
Jest jeszcze jedna rzecz, którą warto zapamiętać: maksymalna wysokość na charakterystyce to zwykle punkt odcięcia, czyli sytuacja, w której pompa osiąga najwyższy możliwy słup cieczy, ale praktycznie nie podaje przepływu. To jeden z najczęstszych błędów. Ktoś widzi 40 m na tabliczce i zakłada, że urządzenie bez problemu dostarczy wodę na taką wysokość z normalnym wydatkiem. W praktyce przy tym punkcie przepływ spada niemal do zera. Dlatego zawsze trzeba patrzeć na wykres pracy, a nie tylko na rekordową wartość H.
Kiedy to już jest jasne, można przejść do samego obliczenia wymaganego słupa podnoszenia w instalacji. Tam dopiero wychodzi, ile naprawdę „kosztują” rury, kolana i końcowe ciśnienie na odbiorniku.
Z czego składa się wymagany słup podnoszenia w instalacji
W praktyce liczę to w tej kolejności: wysokość geometryczna + straty w instalacji + wymagane ciśnienie na końcu + niewielki zapas. To prostsze niż brzmi, a pozwala uniknąć sytuacji, w której pompa ma dobre parametry katalogowe, ale po montażu pracuje na granicy możliwości. Jeśli układ jest otwarty, dochodzi jeszcze różnica poziomów między źródłem wody a pompą oraz między pompą a odbiornikiem.
| Składnik | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Wysokość geometryczna | Różnica poziomów między źródłem, pompą i odbiornikiem | Określa, ile energii trzeba „dodać” samemu medium |
| Straty liniowe | Tarcie w przewodach | Rośnie wraz z długością i spadkiem średnicy rury |
| Straty miejscowe | Kolana, zawory, filtry, zwężki | Potrafią zjadać zaskakująco dużo słupa wody |
| Ciśnienie na odbiorniku | To, co ma zostać na kranie, zraszaczu albo dyszy | Bez tego instalacja działa „na sucho” tylko teoretycznie |
| Zapas | Najczęściej 10-20% | Chroni przed niedoszacowaniem drobnych oporów i zmian warunków |
Przykład z życia jest tu bardziej czytelny niż wzór. Jeśli woda ma być podniesiona o 12 m, a do tego dochodzi 20-30 m przewodu, kilka kolan i filtr, to realne zapotrzebowanie nie wynosi 12 m. Bardziej prawdopodobny zakres to 16-18 m, a jeśli na końcu trzeba jeszcze utrzymać około 1 bar, robi się z tego już około 26-28 m. Właśnie dlatego sama „wysokość” ze specyfikacji budzi złudne poczucie bezpieczeństwa.
W układach zamkniętych, takich jak centralne ogrzewanie, jest odwrotnie niż wielu osobom się wydaje: wysokość budynku nie przekłada się wprost na wymagany parametr H. Wtedy kluczowe są opory instalacji, a nie sam pion. I to prowadzi do pytania, jak ten sam parametr czytać w różnych zastosowaniach.
Jak ten parametr wygląda w studni, domu i na budowie
Ten sam zapis w katalogu oznacza coś trochę innego w zależności od zastosowania. Poniżej zestawiam najważniejsze przypadki, bo właśnie tu najłatwiej o pomyłkę przy zakupie.
| Zastosowanie | Co naprawdę decyduje o doborze | Typowy błąd | Na co zwrócić uwagę |
|---|---|---|---|
| Hydrofor i studnia | Różnica poziomów, długość rur, straty oraz wymagane ciśnienie w punkcie poboru | Liczenie tylko głębokości studni | Pompy samozasysające mają ograniczenie ssania, zwykle do około 7-8 m |
| Pompa obiegowa CO | Suma oporów instalacji | Dodawanie wysokości budynku do obliczeń | W domowych układach często wystarcza zakres rzędu 0,3-3,0 m, zależnie od instalacji |
| Nawadnianie ogrodu | Wysokość do zraszacza, długość węży i ciśnienie wymagane przez końcówki | Porównywanie tylko maksymalnej wartości z katalogu | Im dłuższy i węższy przewód, tym większe straty |
| Odwodnienie wykopu | Wysokość tłoczenia, długość przewodu i średnica rury | Zakładanie, że większy silnik rozwiąże wszystko | Za mała średnica węża potrafi mocno obniżyć realny przepływ |
W studni i przy hydroforze szczególnie ważny jest limit ssania. Pompa samozasysająca nie poradzi sobie z dowolną głębokością, nawet jeśli jej maksymalny słup podnoszenia wygląda imponująco. W ogrzewaniu z kolei wysokość budynku nie jest głównym problemem, bo obieg jest zamknięty. Tam zwykle liczą się opory zaworów, rozdzielaczy i przewodów. Na budowie i przy odwodnieniach największe znaczenie ma to, co dzieje się na trasie tłoczenia, bo kilkanaście metrów węża i kilka kolan potrafi zmienić działanie pompy bardziej niż sam zapis na obudowie.
Skoro wiadomo już, jak czytać parametry w różnych sytuacjach, zostaje ostatni element, który najczęściej decyduje o błędnym zakupie: sposób patrzenia na samą specyfikację i pomijanie szczegółów instalacji.
Najczęstsze błędy, które zaniżają realny przepływ
W praktyce najczęściej widzę te same pomyłki. Są powtarzalne, bo wynikają z pośpiechu i zbyt dosłownego czytania katalogów. A przecież wystarcza kilka prostych korekt, żeby decyzja była dużo lepsza.
- Mylenie wysokości z ciśnieniem roboczym. Pompa może mieć wysoki parametr H, ale przy tym punkcie dawać bardzo mały przepływ.
- Ignorowanie strat w instalacji. Długie węże, filtry, zawory zwrotne i kolana robią większą różnicę, niż się na pierwszy rzut oka wydaje.
- Dobór „na styk”. Jeśli urządzenie pracuje blisko granicy, najmniejsza zmiana warunków odbiera mu wydajność.
- Zbyt mała średnica przewodu. Wąski rurociąg potrafi „zjeść” sporą część dostępnego słupa wody.
- Brak uwzględnienia kawitacji. Kawitacja to powstawanie i zapadanie się pęcherzyków pary w cieczy; słychać ją, a z czasem niszczy wirnik i obniża sprawność.
Do tego dochodzi jeszcze jeden klasyk: porównywanie pomp wyłącznie po maksymalnej wartości z tabliczki. Ja tego nie robię. Zawsze sprawdzam, przy jakim przepływie dana wartość została osiągnięta i gdzie leży punkt pracy na krzywej. To właśnie on mówi, czy urządzenie nadaje się do konkretnej instalacji, czy tylko dobrze wygląda w tabelce. I to prowadzi do ostatniego kroku, czyli praktycznej listy kontrolnej przed zakupem.
Zanim kupisz pompę, sprawdź te cztery liczby
Jeśli mam zostawić jedną prostą zasadę, to tę: nie wybieraj pompy po samym maksimum H. Zapisz sobie cztery rzeczy i dopiero potem porównuj modele.
- Różnicę poziomów między źródłem a miejscem tłoczenia.
- Długość i średnicę przewodu ssawnego oraz tłocznego.
- Wymagane ciśnienie na końcu instalacji.
- Rodzaj układu: otwarty, zamknięty, samozasysający albo zatapialny.
Jeśli te wartości są policzone uczciwie, dobór przestaje być zgadywaniem. Wtedy parametr H staje się narzędziem, a nie marketingowym numerem na opakowaniu. To dokładnie ten moment, w którym pompa zaczyna pracować tak, jak powinna, zamiast walczyć z instalacją od pierwszego uruchomienia.
