Barwy na palikach geodezyjnych mają sens tylko wtedy, gdy pomagają szybciej odczytać teren i nie wprowadzają chaosu. W tym tekście pokazuję, co zwykle oznaczają poszczególne kolory, jak czytać je bez zgadywania oraz jak dobrać oznaczenia tak, by były widoczne i bezpieczne na budowie. Dorzucam też praktyczne uwagi o długości palików, błędach i sytuacjach, w których sam kolor już nie wystarcza.
Najważniejsze zasady czytania oznaczeń w terenie
- Nie ma jednego uniwersalnego kodu barw dla każdej inwestycji, więc legenda projektu jest ważniejsza niż domysły.
- Najlepiej działają kolory o wysokim kontraście, przede wszystkim pomarańczowy, czerwony i niebieski.
- Na budowie kolor powinien iść w parze z numerem, szkicem albo innym opisem punktu.
- Przy krawędziach wykopów i nasypów liczy się nie tylko kolor, ale też wysokość i widoczność oznaczenia.
- Palik roboczy nie zastępuje trwałego znaku granicznego ani dokumentacji geodezyjnej.
Kolory palików geodezyjnych w praktyce
Ja patrzę na to bardzo prosto: kolor palika ma przede wszystkim przyspieszać orientację w terenie. Nie chodzi o dekorację, tylko o skrócenie czasu reakcji geodety, kierownika robót albo operatora maszyny. W praktyce na jednej inwestycji barwa może oznaczać etap prac, rodzaj punktu albo obszar wymagający uwagi, ale ten sens trzeba ustalić z góry.
W terenie najczęściej spotyka się paliki z końcówkami w barwach o mocnym kontraście. To właśnie one są czytelne na trawie, ziemi, kruszywie i w półcieniu. Poniżej pokazuję najczęstsze skojarzenia, ale traktuję je jako praktykę roboczą, nie odgórny kodeks.
| Kolor | Najczęstsze zastosowanie | Dlaczego działa | Na co uważać |
|---|---|---|---|

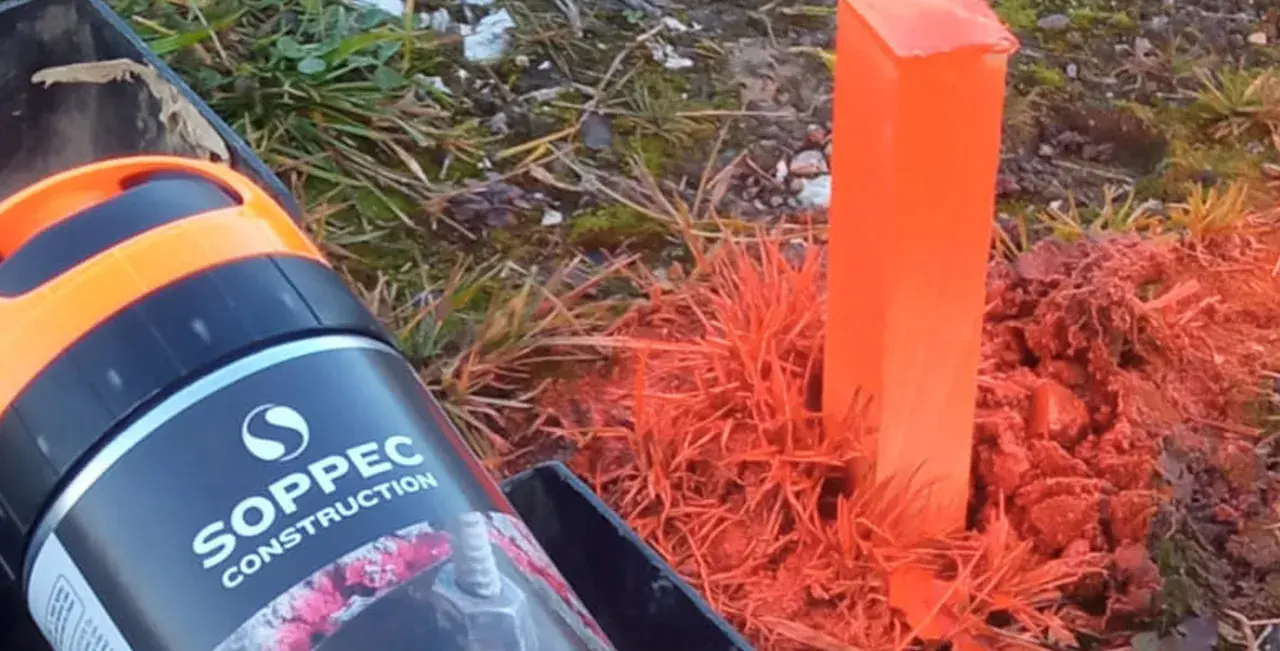

| Pomarańczowy | Punkty główne, szybka orientacja, oznaczenia widoczne z dystansu | Jest bardzo dobrze widoczny na zielonym i brunatnym tle | Nie zakładaj, że zawsze znaczy to samo na każdej budowie |
| Czerwony | Elementy ostrzegawcze, punkty szczególne, odcinki wymagające uwagi | Mocno wybija się w terenie i od razu kojarzy się z ostrzeżeniem | W niektórych ekipach czerwony jest po prostu kolorem bazowym, bez dodatkowego znaczenia |
| Niebieski | Punkty pomocnicze, rozróżnienie etapów, odcięcie od reszty oznaczeń | Daje dobry kontrast i łatwo odróżnić go od ziemi oraz roślinności | Na ciemnym tle bywa mniej czytelny niż pomarańczowy |
| Żółty | Oznaczenia dobrze widoczne na ciemnym gruncie lub kruszywie | Jest jasny i rzuca się w oczy przy dobrym świetle | Na jasnym piasku potrafi zniknąć szybciej, niż się wydaje |
| Surowe drewno | Oznaczenia uzupełniane taśmą, farbą albo numerem | Sprawdza się wtedy, gdy barwa nie niesie samodzielnej informacji | Bez dodatkowego znakowania jest słabo czytelne z dalszej odległości |
Najważniejszy wniosek jest jeden: kolor pomaga, ale nie powinien żyć własnym życiem. Jeśli na inwestycji nie ma legendy, to nawet dobrze dobrana barwa może zostać odczytana opacznie. I właśnie dlatego przechodzę od koloru do sposobu czytania oznaczeń, bo bez tego łatwo o kosztowną pomyłkę.
Jak odczytać oznaczenie bez zgadywania
W praktyce nie zaczynam od pytania „co oznacza ten kolor?”, tylko od pytania „czy mam do tego legendę?”. To robi ogromną różnicę. Na jednej budowie czerwony może oznaczać oś projektowaną, na innej strefę ostrzegawczą, a jeszcze gdzie indziej po prostu pierwszy etap robót. Sam kolor bez kontekstu bywa mylący.
- Sprawdź legendę przed wejściem w teren. Jeśli dokumentacja albo kierownik robót opisuje kolory, trzymaj się tego bez wyjątków.
- Odczytaj kolor razem z innymi znakami. Liczy się też numer, strzałka, taśma, opis na szkicu albo dodatkowy marker.
- Nie zakładaj znaczenia „z pamięci”. To, co działało na poprzedniej inwestycji, nie musi działać na obecnej.
- Rób zdjęcie referencyjne. Jeden dobry kadr z legendą w tle oszczędza później więcej czasu niż poprawianie źle wbitych palików.
- Ustal jedną osobę odpowiedzialną za zmianę oznaczeń. Przy kilku ekipach to prosty sposób na uniknięcie chaosu.
Ja przyjmuję zasadę, że jeśli kolor ma znaczyć coś konkretnego, to musi być opisany równie jasno jak punkt w szkicu. To ważne zwłaszcza wtedy, gdy oznaczenia mają przetrwać kilka dni pracy ziemnej albo przejść przez ręce kilku wykonawców.
Jak dobrać barwę i długość do warunków terenowych
Nie każdy teren „lubi” ten sam kolor. Na wysokiej trawie najlepiej pracują barwy mocne i nasycone, a na jasnym gruncie potrzebny jest kontrast, który nie zleje się z podłożem po pierwszym deszczu. W praktyce patrzę nie tylko na kolor, ale też na długość palika i jego wysokość nad gruntem.
| Warunki | Co zwykle działa najlepiej | Dlaczego |
|---|---|---|
| Zielona trawa i wysoka roślinność | Pomarańczowy lub czerwony palik, często dłuższy, 80-100 cm | Daje mocny kontrast i łatwiej go dostrzec ponad roślinnością |
| Jasny piasek, kruszywo, świeża podsypka | Niebieski, czerwony albo pomarańczowy z dodatkowym markerem | Kolor nie może zlewać się z otoczeniem |
| Cień, las, zmienne światło | Barwa fluorescencyjna i oznaczenie wyższe niż standardowy krótki palik | Widoczność spada szybciej niż na otwartym terenie |
| Krawędź wykopu, nasyp wyższy niż 1 m | Dobrze widoczny palik + wiecha | Samo oznaczenie przy ziemi bywa za niskie i ginie w pracy sprzętu |
Przy nasypach przekraczających 1 m wysokości i wykopach głębszych niż 1 m sama końcówka palika to za mało. W takich miejscach praktyczniejsze stają się wiechy, czyli wyraźne, wyniesione oznaczenia widoczne z większej odległości. To już nie jest kwestia estetyki, tylko realnej czytelności i bezpieczeństwa.
Warto też pamiętać, że na rynku często spotyka się paliki 40, 80, 100 i 120 cm. Krótsze nadają się do precyzyjnych punktów, ale jeśli teren jest nierówny albo pracują tam maszyny, dłuższy palik zwykle daje po prostu lepszy margines widoczności. Ja w takich warunkach wolę oznaczenie trochę zbyt wysokie niż takie, które zniknie po przysypaniu ziemią.
Najczęstsze błędy, które psują oznaczenia i zwiększają ryzyko
W tej części najłatwiej zobaczyć, że kolor sam w sobie nie rozwiązuje problemu. Najwięcej kłopotów nie bierze się z samej barwy, tylko z jej złego użycia. To właśnie tu pojawiają się pomyłki, które potem kosztują poprawki, przestoje i niepotrzebne ryzyko na budowie.
- Zbyt wiele kolorów naraz. Jeśli wszystko jest czerwone, niebieskie i żółte jednocześnie, po kilku godzinach nikt nie pamięta, co co oznacza.
- Brak jednej legendy. Dwie brygady, dwa różne systemy i gwarantowany bałagan w terenie.
- Za niski palik. Oznaczenie znika w trawie, błocie albo pod łyżką koparki.
- Kolor bez numeru lub opisu. Samą barwę da się odczytać tylko wtedy, gdy wszyscy mają tę samą informację w głowie.
- Mylenie palika roboczego z trwałym znakiem. To nie jest to samo, a pomyłka może skończyć się błędnym wytyczeniem albo konfliktem przy granicy.
- Stawianie oznaczeń w strefie ruchu maszyn. Kolor nie chroni przed gąsienicą, kołem ani łyżką.
Jeżeli miałbym wskazać jeden błąd najdroższy w skutkach, byłby to brak spójności. Niewidoczny palik można jeszcze poprawić. Chaotyczny system kolorów trzeba często robić od nowa, a to już zabiera czas całej ekipie.
Kiedy kolor nie wystarcza i trzeba dołożyć numer, taśmę albo wiechę
Kolor jest tylko jednym z elementów oznaczenia. W praktyce najlepiej działa zestaw: barwa, numer, opis i właściwa wysokość. To szczególnie ważne przy większych inwestycjach, gdzie jeden punkt może być widoczny z kilku stron i dla różnych ludzi oznacza coś innego.
- Numer przydaje się wtedy, gdy w jednym obszarze jest wiele podobnych punktów i sam kolor już nie wystarcza.
- Taśma ostrzegawcza pomaga przy wykopach, ciągach komunikacyjnych i miejscach, gdzie pracuje ciężki sprzęt.
- Wiecha sprawdza się tam, gdzie palik przy ziemi byłby za niski albo po prostu mało czytelny.
- Zdjęcie w dokumentacji zabezpiecza sytuację, gdy oznaczenie zostanie przesunięte, zasypane albo uszkodzone przez warunki pogodowe.
Ja często powtarzam, że kolor ma informować, a nie zastępować resztę dokumentacji. Jeśli na placu budowy ktoś musi się zastanawiać, co oznacza dany palik, to znaczy, że system jest zbyt słaby. Lepiej dodać jeden opis więcej niż liczyć na pamięć ludzi, którzy pracują w pośpiechu.
Gdy oznaczenie ma pracować dla całej ekipy
Najlepszy system jest prosty. Na jednej inwestycji zwykle wystarczą 2-4 kolory, jedna legenda i jedno miejsce, w którym każdy może ją sprawdzić. Im mniej improwizacji, tym mniej pytań na placu budowy i mniej ryzyka, że ktoś odczyta punkt po swojemu.
Jeśli miałbym zostawić po sobie jedną praktyczną zasadę, brzmiałaby tak: najpierw ustal sens oznaczeń, dopiero potem dobieraj barwy. Gdy kolor jest spójny z dokumentacją, czytelny z dystansu i wsparty numerem albo taśmą, paliki rzeczywiście pomagają w pomiarach i BHP. Właśnie o to chodzi w dobrze zrobionym oznaczeniu, żeby prowadziło pracę, a nie ją komplikowało.
W terenie najlepiej wygrywa czytelność, prostota i konsekwencja. Jeśli masz wątpliwość, czy dany palik jest wystarczająco widoczny, załóż, że nie jest i wzmocnij oznaczenie, zanim wejdzie tam koparka albo druga ekipa.
