Przy wyborze przedłużacza nie chodzi wyłącznie o wygodę, ale o to, czy narzędzie będzie pracowało bezpiecznie przy obciążeniu i czy instalacja zachowa ochronę w razie awarii. Największa różnica między wersją z przewodem ochronnym a prostszą, dwużyłową, wychodzi wtedy, gdy pojawia się wilgoć, uszkodzona izolacja, metalowa obudowa albo większa moc odbiornika. Poniżej rozkładam ten temat na praktyczne sytuacje, z naciskiem na BHP i pomiary, które naprawdę mają znaczenie.
Najbezpieczniej jest wybierać przewód z ochroną, a wersję bez niej zostawić do wąskich zastosowań
- Przedłużacz z uziemieniem wybieram domyślnie do elektronarzędzi, grzejników, sprzętu warsztatowego i pracy w trudniejszych warunkach.
- Wersja bez przewodu ochronnego ma sens głównie przy urządzeniach II klasy ochronności, czyli z podwójną izolacją.
- Różnicówka nie zastępuje uziemienia - to dodatkowa ochrona, a nie zamiennik przewodu PE.
- Na budowie i w garażu ważne są też: przekrój kabla, długość, odporność mechaniczna i stopień ochrony IP.
- Przed użyciem warto sprawdzić stan wtyczek, ciągłość przewodu ochronnego oraz to, czy kabel nie grzeje się pod obciążeniem.
Kiedy przedłużacz bez uziemienia ma sens
Dwużyłowy przewód nie jest z definicji „zły”, ale ma bardzo wąskie zastosowanie. Sprawdza się tam, gdzie podłączane urządzenie samo nie wymaga przewodu ochronnego, bo ma podwójną izolację i należy do II klasy ochronności. W praktyce chodzi o sprzęt, który producent zaprojektował tak, aby był bezpieczny bez połączenia z PE.
Ja traktuję taki przedłużacz jako rozwiązanie do lekkich, przewidywalnych zadań: ładowarka, lampka, mały zasilacz, drobna elektronika w suchym pomieszczeniu. Jeśli jednak wtyczka urządzenia ma bolec albo producent wymaga ochrony przez przewód PE, nie kombinuję z wersją bez uziemienia. To nie jest oszczędność, tylko obniżenie poziomu ochrony.
Warto też pamiętać o prostym podziale: brak bolca w przedłużaczu nie oznacza, że jest on „uniwersalny”. On po prostu nie przenosi ochrony dla urządzeń klasy I. Jeśli w pracy pojawia się pył, wilgoć, przypadkowe szarpnięcia lub dłuższe kable, taki wybór szybko przestaje być rozsądny. I właśnie dlatego w większości zastosowań zawodowych lepiej przejść do wersji z przewodem ochronnym.

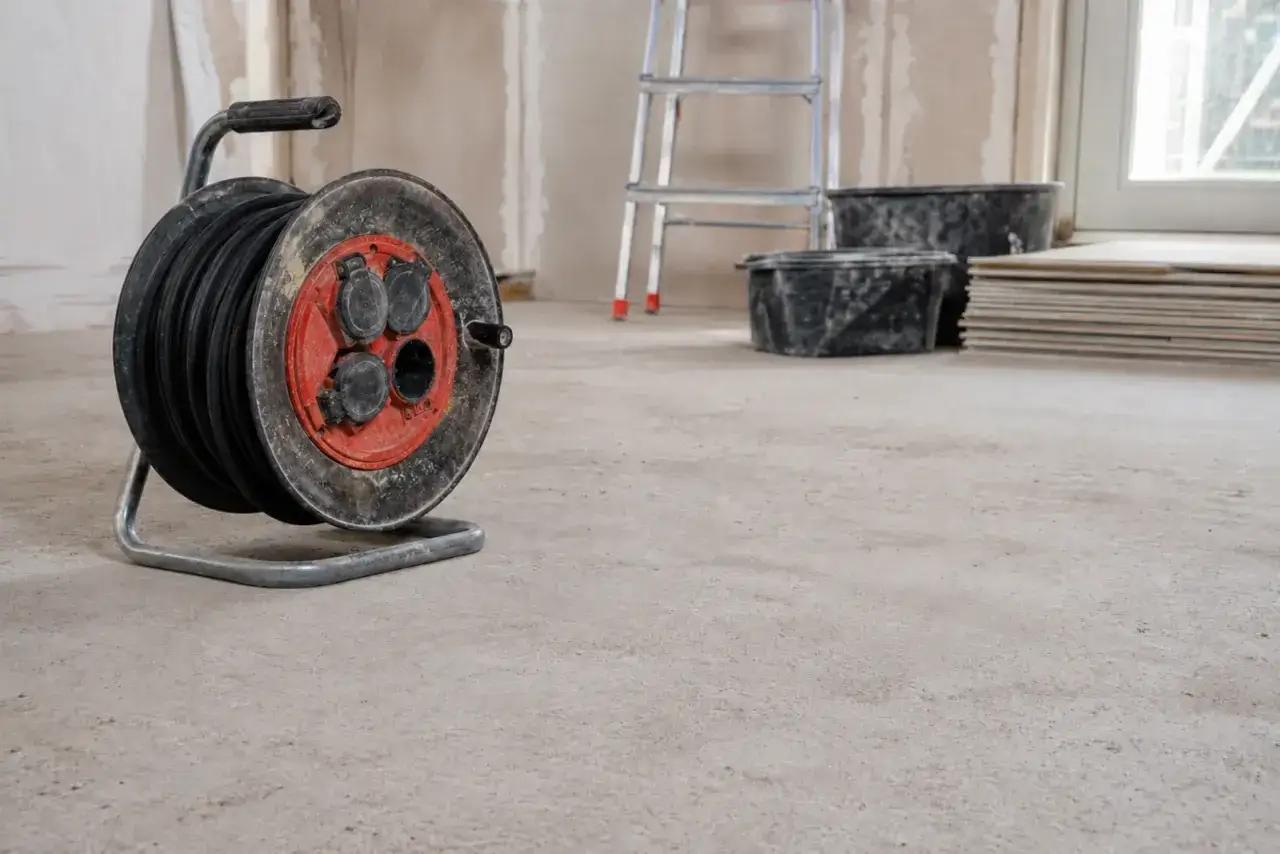

Dlaczego w warsztacie i na budowie zwykle wygrywa przedłużacz z uziemieniem
W warsztacie, na placu budowy albo w garażu liczy się nie tylko sam sprzęt, ale też warunki pracy. Kabel jest ciągnięty po betonie, bywa przygnieciony, narażony na wilgoć, a narzędzie często ma metalową obudowę lub duży pobór prądu. W takich warunkach przewód ochronny PE robi realną różnicę, bo daje prądowi uszkodzeniowemu drogę o małej impedancji i zwiększa szansę na szybkie zadziałanie zabezpieczenia.
To dlatego do szlifierki, wiertarki udarowej, pilarki, kompresora, grzejnika czy myjki ciśnieniowej wybieram raczej przedłużacz trzyżyłowy. Jeśli coś wewnątrz urządzenia przebije na obudowę, przewód ochronny pomaga utrzymać obudowę na bezpiecznym potencjale albo przynajmniej doprowadza do wyłączenia obwodu. Bez tego użytkownik może stać się drogą przepływu prądu.
W materiałach PIP dotyczących pracy na budowie mocno wybrzmiewa jedna rzecz: instalacja i osprzęt mają być w dobrym stanie, bo warunki eksploatacji są tam po prostu trudniejsze niż w domu. I to jest sedno sprawy. Przedłużacz na budowie nie ma tylko „doprowadzić prąd”. On ma jeszcze nie pogorszyć bezpieczeństwa całego stanowiska.
Jeżeli mam wybrać jeden, uniwersalny wariant do pracy technicznej, biorę wersję z uziemieniem. Dwużyłowy przewód zostawiam na sytuacje, w których naprawdę wiem, że sprzęt tego wymaga i nic więcej nie jest w grze. Dzięki temu łatwiej uniknąć błędu, który na pierwszy rzut oka wygląda niewinnie, a przy uszkodzeniu robi się poważny.
Różnicówka, bezpiecznik i uziemienie nie robią tego samego
To jest miejsce, w którym najczęściej pojawia się nieporozumienie. Wyłącznik różnicowoprądowy, bezpiecznik nadprądowy i przewód ochronny PE pełnią różne funkcje. Nie można jednego udawać drugim.
Różnicówka, czyli wyłącznik różnicowoprądowy, porównuje prąd wpływający i wracający w obwodzie. Gdy pojawia się upływ do ziemi, obwód zostaje szybko odłączony. W praktyce najczęściej spotykanym poziomem ochrony dodatkowej jest 30 mA. To bardzo ważne, ale samo w sobie nie tworzy drogi odprowadzenia prądu uszkodzeniowego.
Przewód ochronny PE robi coś innego: zapewnia ścieżkę, którą prąd może popłynąć w razie zwarcia do obudowy. Bez tej ścieżki nawet dobra różnicówka nie zmienia faktu, że obudowa sprzętu może znaleźć się pod napięciem. Z kolei bezpiecznik lub wyłącznik nadprądowy chroni przede wszystkim przed przeciążeniem i zwarciem, a nie przed dotykiem pośrednim wprost.
W opracowaniach SEP podkreśla się właśnie ten podział: różnicówka reaguje na różnicę prądów, ale nie zastępuje przewodu ochronnego. Ja bym to ujął jeszcze prościej: PE pomaga bezpiecznie „zawrzeć” awarię, różnicówka ją wykrywa, a zabezpieczenie nadprądowe dba o przeciążenie. Dopiero ten zestaw daje sensowny poziom ochrony.
W praktyce oznacza to jedno: jeśli ktoś podłącza narzędzie z bolcem przez adapter albo przedłużacz bez ochrony, a potem uspokaja się słowami „przecież mam różnicówkę”, to myli trzy różne warstwy bezpieczeństwa. To właśnie taki skrót myślowy najczęściej kończy się błędem na stanowisku pracy.
Jak dobrać przewód do mocy, długości i miejsca pracy
Dobór przedłużacza nie powinien zaczynać się od koloru obudowy, tylko od trzech rzeczy: mocy odbiornika, długości kabla i warunków pracy. Im większe obciążenie i im dłuższy przewód, tym ważniejszy staje się przekrój żył oraz jakość wykonania.
| Zastosowanie | Co wybieram | Na co patrzę | Dlaczego to ma znaczenie |
|---|---|---|---|
| Drobna elektronika w suchym wnętrzu | Wersja bez uziemienia tylko dla sprzętu II klasy | Oznaczenie podwójnego kwadratu, lekki kabel | Tu nie potrzebuję PE, ale tylko wtedy, gdy producent to przewidział |
| Warsztat i większość elektronarzędzi | Przedłużacz 3-żyłowy | Najczęściej 3x1,5 mm², prąd znamionowy 10-16 A | To rozsądny standard do typowych prac i narzędzi ręcznych |
| Cięższe obciążenie lub dłuższy odcinek | Przewód z grubszą żyłą | Najczęściej 3x2,5 mm², zwłaszcza przy dłuższym kablu | Mniejsze grzanie i mniejszy spadek napięcia pod obciążeniem |
| Praca na zewnątrz i w wilgoci | Wersja z uziemieniem i podwyższoną odpornością | IP44 lub wyżej, najlepiej gumowa powłoka typu H07RN-F | Sam stopień IP nie daje ochrony przeciwporażeniowej, ale poprawia odporność na warunki pracy |
Przy dłuższych odcinkach nie oszczędzam na przekroju. Kabel 20-25 metrów i urządzenie pobierające sporo mocy to typowy moment, w którym cienki przewód zaczyna się grzać, a napięcie na końcu odcinka wyraźnie spada. W praktyce przy takich zastosowaniach 3x2,5 mm² bywa po prostu bezpieczniejszym wyborem niż „na styk” dobrane 3x1,5 mm².
Jeśli przedłużacz ma być używany na zewnątrz, patrzę też na szczelność osprzętu i mechanikę całej konstrukcji. IP44 oznacza ochronę przed bryzgami, a nie przed zanurzeniem czy myciem ciśnieniowym. Dlatego do ogrodu, na budowę lub do pracy przy maszynach biorę przewód z zapasem, a nie najtańszą wersję do okazjonalnego użycia w domu.
Co sprawdzić przed pierwszym użyciem i podczas pomiarów
W BHP nie wystarcza spojrzenie „czy wygląda dobrze”. Przedłużacz trzeba ocenić też technicznie, zwłaszcza jeśli ma pracować zawodowo. Ja zawsze zaczynam od oględzin, ale nie kończę na nich.
- Stan mechaniczny - brak przecięć, nadtopień, pęknięć i luzów na gniazdach.
- Ciągłość przewodu ochronnego - PE musi być rzeczywiście połączony od wtyczki do gniazda.
- Rezystancja izolacji - uszkodzona izolacja kabla potrafi zdradzić się dopiero pod napięciem testowym.
- Zgodność obciążenia - prąd znamionowy przedłużacza musi odpowiadać temu, co będzie do niego podłączone.
- Działanie RCD - przycisk TEST jest przydatny, ale nie zastępuje pełnego pomiaru.
- Ślady grzania - ciemne miejsca, zapach topienia albo miękka obudowa to sygnał do wycofania przewodu z użycia.
Jeśli przedłużacz jest używany w firmie, na budowie albo w serwisie, dochodzi jeszcze kwestia badań okresowych. W praktyce sprawdza się ciągłość przewodów ochronnych, rezystancję izolacji i skuteczność ochrony przeciwporażeniowej. To ważne, bo awaria kabla bywa niewidoczna gołym okiem, a mimo to potrafi całkowicie zmienić poziom ryzyka.
Ja szczególnie zwracam uwagę na przedłużacze po zalaniu, silnym zagięciu, przeciągnięciu po ostrych krawędziach i po sezonie pracy w terenie. Jeśli coś budzi wątpliwość, nie „testuję szczęścia”. Taki przewód trzeba sprawdzić miernikiem albo po prostu wymienić.
Warto też pamiętać o jednej rzeczy: sam fakt, że gniazdo ma bolec, nie mówi jeszcze wszystkiego o stanie ochrony. Liczy się ciągłość połączeń, a nie wyłącznie wygląd osprzętu. To właśnie dlatego pomiary są tak ważne w realnym BHP, a nie tylko w dokumentacji.
Jak ja bym wybrał przewód do domu, garażu i pracy w terenie
Gdybym miał uprościć temat do praktycznej decyzji, zrobiłbym to tak: jeśli mam wątpliwość, biorę wersję z uziemieniem. To bezpieczniejszy i bardziej uniwersalny wybór do większości narzędzi, sprzętu warsztatowego i zastosowań technicznych.
- Do lekkiej elektroniki w domu wystarczy przewód bez uziemienia, ale tylko wtedy, gdy urządzenie jest do tego przeznaczone.
- Do garażu, warsztatu i elektronarzędzi wybieram trzy żyły, zwykle 3x1,5 mm², a przy większym obciążeniu 3x2,5 mm².
- Na zewnątrz stawiam na IP44 lub wyżej, gumową izolację i osprzęt, który wytrzyma wilgoć oraz mechaniczne szarpnięcia.
- Na budowie nie traktuję dwużyłowego przewodu jako standardu roboczego.
- Jeśli używam sprzętu z bolcem, cały tor zasilania powinien zachować ciągłość ochrony, a nie tylko „pasować wtyczką”.
Najlepsza reguła brzmi prosto: przedłużacz ma być dopasowany do urządzenia, środowiska pracy i sposobu zabezpieczenia instalacji. Gdy te trzy rzeczy się zgadzają, ryzyko spada wyraźnie. Gdy ktoś dobiera przewód „byle działało”, zwykle oszczędza na właściwym miejscu tylko pozornie.
