Oznaczenia geodezyjne w terenie to nie tylko paliki i farba na gruncie, ale też punkty osnowy, repery, znaki graniczne i pomocnicze ślady tyczenia, które prowadzą ekipę przez całą inwestycję. Dobrze odczytane oszczędzają czas, a źle potraktowane potrafią zatrzymać roboty, wywołać spór o granicę albo zepsuć kolejne pomiary. W tym tekście pokazuję, jak rozpoznawać najważniejsze znaki, jak czytać je na mapie i w dokumentacji oraz jak pracować przy nich bezpiecznie na budowie.
Najpierw odróżnij znak trwały od roboczego
- W terenie spotkasz zarówno trwałe punkty odniesienia, jak i tymczasowe oznaczenia tyczeniowe.
- Największe ryzyko błędu pojawia się wtedy, gdy ktoś myli punkt graniczny z kołkiem roboczym.
- Na mapie symbol nie zawsze oznacza fizyczny słupek w gruncie, dlatego legenda i skala mają znaczenie.
- Przy pracy koparką, spycharką albo walcem punkt trzeba najpierw zabezpieczyć, a dopiero potem ruszać z robotą.
- Jeśli znak został uszkodzony, nie warto improwizować - trzeba to od razu wyjaśnić z geodetą.
Co naprawdę oznaczają znaki geodezyjne w terenie
W praktyce patrzę na to tak: znak geodezyjny jest punktem odniesienia, a nie „ozdobą” terenu. Dzięki niemu można odtworzyć położenie punktu, sprawdzić granicę, wyznaczyć oś obiektu albo wrócić do wysokości, która ma znaczenie dla całej budowy.
Najprościej rozdzielić je na trzy grupy: znaki trwałe, znaki pomocnicze i oznaczenia tymczasowe. Trwałe służą do pomiarów i kontroli przez dłuższy czas, pomocnicze wspierają pracę geodety w konkretnym zadaniu, a tymczasowe pomagają ekipie budowlanej utrzymać kierunek lub poziom podczas tyczenia. To ważne rozróżnienie, bo nie każdy widoczny punkt w gruncie ma tę samą wagę prawną i techniczną.
- Punkt osnowy - sieć punktów, na której opiera się dalszy pomiar i cała dokładność opracowania.
- Reper - punkt wysokościowy, dzięki któremu można kontrolować poziomy i spadki.
- Znak graniczny - oznacza przebieg granicy działki i wymaga szczególnej ostrożności.
- Znak tyczeniowy - pomaga odtworzyć oś, narożnik albo inny punkt projektowany na czas robót.
Jeśli to rozróżnienie jest jasne, dużo łatwiej przejść do wyglądu konkretnych znaków i nie pomylić ich z roboczym śladem ekipy.
Jak rozpoznać najczęstsze znaki po wyglądzie
Tu najczęściej zaczynają się pomyłki. Z zewnątrz kilka punktów wygląda podobnie, ale każdy z nich ma inną trwałość, inną rolę i inne konsekwencje naruszenia. Na budowie nie wystarcza więc powiedzieć „to jakiś kołek” - trzeba wiedzieć, czy to marker roboczy, punkt kontrolny czy element graniczny.
| Co widzisz | Co to zwykle oznacza | Jak zareagować | Co może pójść źle |
|---|---|---|---|
| Palik lub kołek | Punkt pomocniczy, oś robocza albo ślad po tyczeniu | Potwierdzić z geodetą, nie traktować jako punktu stałego | Łatwo go przesunąć przy pracach ziemnych |
| Gwóźdź lub znacznik w nawierzchni | Precyzyjny punkt odniesienia na asfalcie lub betonie | Zabezpieczyć przed ruchem maszyn i zasypaniem | Po frezowaniu, skuciu albo zasypaniu znika bez śladu |

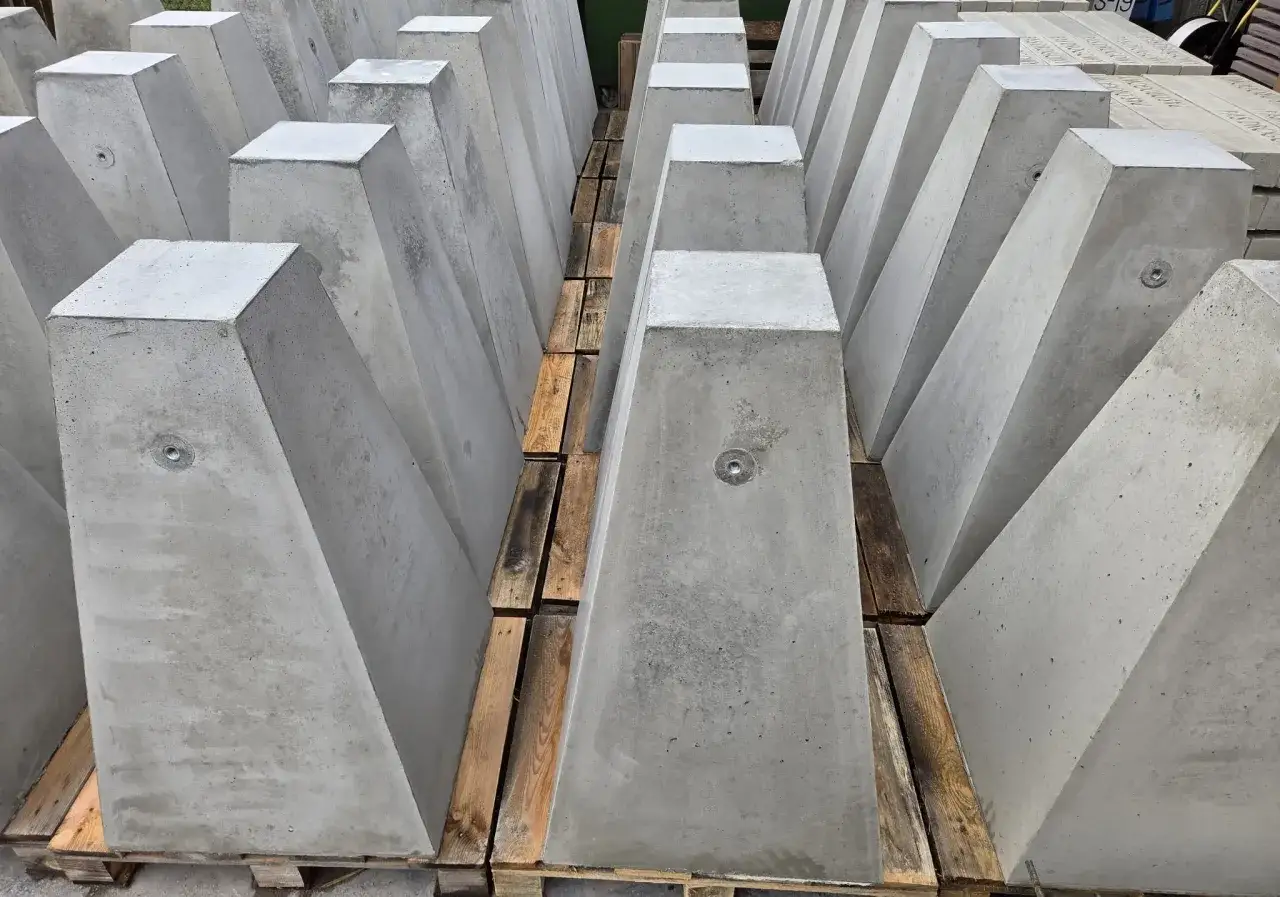

| Słupek lub kamień graniczny | Oznaczenie granicy działki | Nie ruszać bez procedury geodezyjnej | Ryzyko sporu granicznego i kosztownego odtwarzania |
| Reper ścienny lub znak na obiekcie | Punkt wysokościowy albo kontrolny | Nie zasłaniać, nie kuć bez potrzeby | Utrata odniesienia wysokościowego dla całej inwestycji |
| Farba, kreda, wapno | Oznaczenie tymczasowe | Traktować jako pomoc, nie jako znak ostateczny | Łatwo się ściera po deszczu, ruchu sprzętu i kolejnych etapach robót |
Jeżeli punkt nie ma opisu albo numeru, nie zgaduję. W terenie lepiej przyjąć wersję ostrożną, niż później tłumaczyć się z przesuniętego znaku. Z takiego podejścia naturalnie wynika kolejny krok: odczyt mapy i dokumentacji, bo tam często kryje się odpowiedź, czego dokładnie dotyczy dane oznaczenie.

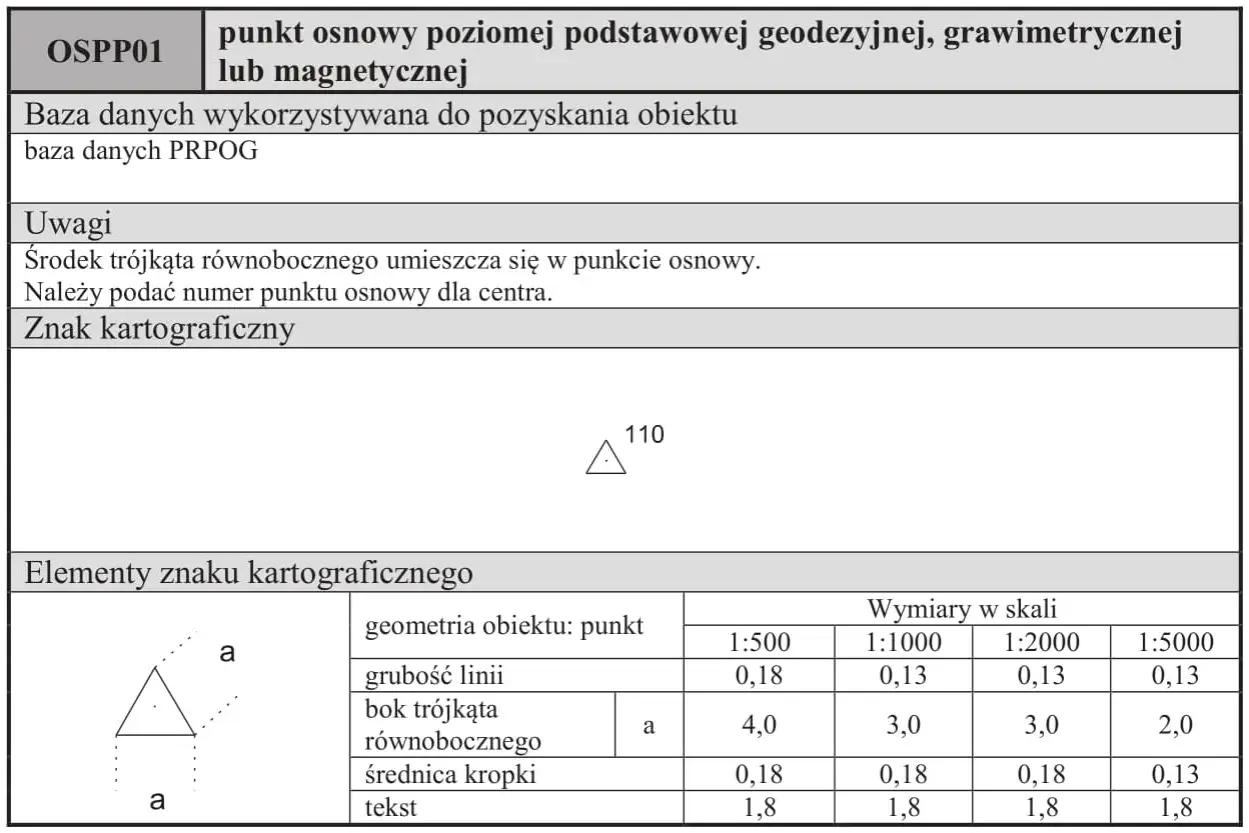

Jak czytać symbole na mapie, szkicu i w dokumentacji pomiarowej
Na mapie sytuacja jest podobna, tylko zamiast słupka widzisz symbol, numer punktu albo opis w legendzie. Geoportal przypomina, że mapy topograficzne pokazują teren za pomocą umownych znaków graficznych, a to oznacza jedno: bez legendy łatwo pomylić symbol obiektu z oznaczeniem pomiarowym.
Ja zawsze zaczynam od skali i rodzaju opracowania. Mapy topograficzne są tam dostępne m.in. w skalach 1:10 000, 1:25 000, 1:50 000 i 1:100 000, ale im mniejsza skala, tym mniej szczegółów i większe uogólnienie. W praktyce to ważne, bo symbol widoczny na ekranie może informować o rodzaju obiektu, a nie o rzeczywistej formie znaku w gruncie.
- sprawdź legendę, zanim uznasz symbol za konkretny znak terenowy,
- szukaj numeru punktu, opisu lub odwołania do szkicu tyczenia,
- porównuj mapę z dokumentacją z pomiaru, a nie z samym zdjęciem z drona,
- pamiętaj, że linia graniczna na mapie nie jest jeszcze fizycznym słupkiem w gruncie.
To właśnie to rozróżnienie decyduje, czy ekipa w terenie pracuje sprawnie, czy zaczyna zgadywać na podstawie samego rysunku. A skoro zgadywanie jest najgorszą strategią, warto od razu nazwać typowe pomyłki, które pojawiają się najczęściej.
Najczęstsze pomyłki, które kosztują najwięcej czasu
Najgorszy błąd to założenie, że każdy znacznik w ziemi ma tę samą wartość. Widziałem już sytuacje, w których kołek po tyczeniu został uznany za graniczny, a kredowy ślad po trasie koparki za trwałe oznaczenie. Takie pomyłki szybko kończą się niepotrzebnym przestawianiem sprzętu, dodatkowymi pomiarami i nerwami na placu budowy.
- Mylenie punktu roboczego z granicznym - to najczęstsza i najdroższa pomyłka.
- Wyrzucanie palika „bo przeszkadza” - nawet tymczasowy punkt może być potrzebny do kontroli osi lub poziomu.
- Odczyt tylko z jednego źródła - sama mapa albo samo zdjęcie nie wystarczą.
- Brak komunikacji z operatorem maszyny - jeśli kierowca nie wie, co omija, znak jest już w strefie ryzyka.
- Ignorowanie zmian po deszczu lub zasypaniu - teren potrafi „zjeść” oznaczenie szybciej, niż się wydaje.
W praktyce ratuje mnie prosta zasada: jeśli punkt nie jest jednoznacznie opisany, traktuję go jako punkt do weryfikacji, nie do przestawiania. Z tego miejsca naturalnie przechodzę do tego, jak zachować się na budowie, kiedy taki znak już znajdziesz.
Jak postąpić na budowie, gdy trafisz na znak lub punkt odniesienia
Przy robotach ziemnych nie ma sensu liczyć na intuicję. Koparka, ładowarka czy walec nie wybaczają nieprecyzyjnej informacji, więc najpierw trzeba zatrzymać ryzyko, a dopiero potem wyjaśniać szczegóły.
- Zatrzymaj pracę w bezpośrednim sąsiedztwie punktu. Lepiej stracić kilka minut niż później odtwarzać pomiar.
- Potwierdź, z czym masz do czynienia. To może być znak graniczny, reper, punkt osnowy albo zwykły marker roboczy.
- Zabezpiecz miejsce. Użyj palików, taśmy, barierek albo czytelnego oznaczenia dla operatora.
- Nie przesuwaj znaku „na chwilę”. Nawet małe przesunięcie potrafi wypaczyć cały pomiar.
- Jeśli trzeba wykonać odkrywkę, rób to ostrożnie. Najlepiej ręcznie i tylko do momentu, w którym znak jest widoczny.
- Po zakończeniu prac sprawdź, czy punkt wrócił do stanu zgodnego z dokumentacją.
Najbardziej praktyczna zasada brzmi prosto: jeśli masz choć cień wątpliwości, punkt traktuj jak chroniony, a nie jak przeszkodę. To zazwyczaj oszczędza więcej czasu niż szybkie „ogarnięcie” problemu na własną rękę.
Dlaczego ochrona znaków i BHP muszą iść razem
W polskich przepisach znaki geodezyjne podlegają ochronie, a ich niszczenie, uszkadzanie albo przemieszczanie nie jest drobiazgiem administracyjnym, tylko realnym problemem dla inwestycji. W praktyce oznacza to, że nie wolno ich traktować jak tymczasowego śmiecia z placu budowy, który można podnieść, przestawić albo zasypać bez konsekwencji.
Na poziomie BHP sprawa jest równie prosta: jeśli punkt jest blisko wykopu, ruchu ciężkiego sprzętu albo drogi dojazdowej, trzeba go fizycznie odseparować od strefy pracy. Ja w takich sytuacjach zwracam uwagę nie tylko na sam znak, ale też na to, czy operator widzi go z kabiny, czy oznaczenie jest czytelne po zmroku i czy po deszczu nie zniknie pod błotem.
- wyznacz jedną osobę odpowiedzialną za kontakt z geodetą,
- zanim wjedzie sprzęt, pokaż operatorowi dokładne położenie punktów,
- przy odkrywkach używaj narzędzi ręcznych, gdy w grę wchodzi precyzyjny znak,
- nie zasypuj punktu bez potwierdzenia, że wolno to zrobić,
- po każdym etapie robót sprawdź, czy oznaczenie nadal jest czytelne.
To właśnie połączenie ochrony znaku z dyscypliną BHP robi największą różnicę na budowie. Gdy ten etap jest uporządkowany, zostaje już tylko prosta lista kontrolna, którą warto mieć pod ręką przed każdym wejściem w teren.
Checklista przed wejściem sprzętu w teren
- Sprawdź, czy masz aktualną mapę, szkic i opis punktów.
- Porównaj symbol na mapie z tym, co naprawdę widać w gruncie.
- Ustal, które oznaczenia są trwałe, a które tylko robocze.
- Pokaż operatorom miejsca wymagające omijania albo ręcznej pracy.
- Zabezpiecz punkty przed zasypaniem, przesunięciem i przypadkowym uszkodzeniem.
- Jeśli coś się nie zgadza, zatrzymaj robotę i wezwij geodetę, zamiast zgadywać.
Dobre oznaczenia geodezyjne nie pomagają tylko w papierach. One trzymają w ryzach geometrię całej inwestycji, a przy pracy maszynami budowlanymi są równie ważne jak sprawny osprzęt czy czytelna komunikacja na placu. Im szybciej ekipa nauczy się je rozpoznawać, tym mniej kosztownych poprawek pojawia się później.
