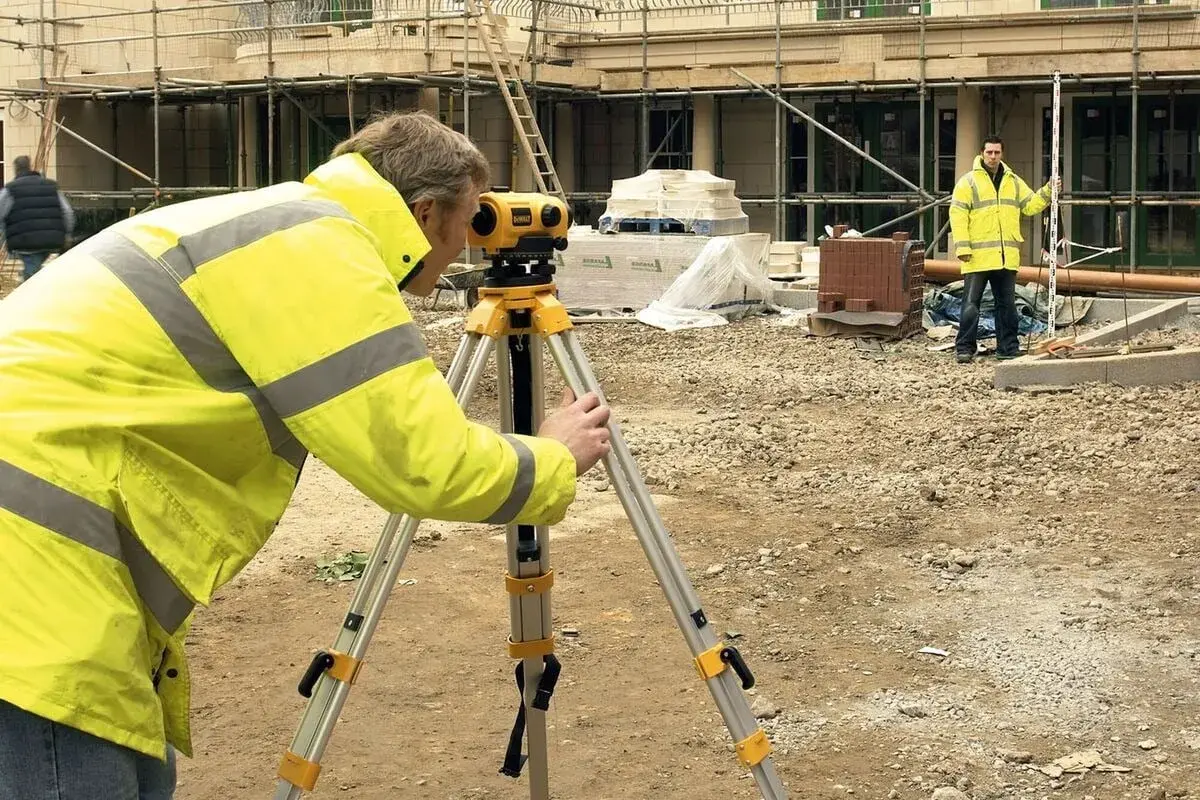

Budowa niwelatora ma bezpośredni wpływ na to, czy pomiar wysokości będzie szybki, czy zamieni się w serię poprawek i nerwowego sprawdzania odczytów. W tym tekście pokazuję, z czego składa się ten przyrząd, jak działa samopoziomowanie, gdzie pojawiają się typowe błędy i co sprawdzić, żeby pracować dokładnie oraz bezpiecznie na budowie.
Najważniejsze rzeczy o konstrukcji i pracy niwelatora
- W klasycznym niwelatorze kluczowe są luneta, układ poziomowania, kompensator i stabilny statyw.
- W modelach automatycznych samopoziomowanie robi największą różnicę, ale tylko wtedy, gdy instrument stoi stabilnie.
- Najczęstsze błędy wynikają z nieostrego obrazu, złej pozycji łaty, drgań statywu i zbyt dużego przechyłu przyrządu.
- Na budowie liczy się nie tylko dokładność, lecz także bezpieczne ustawienie stanowiska i ochrona sprzętu przed uszkodzeniem.
- Wybór między modelem optycznym, automatycznym i cyfrowym zależy od skali robót, wymaganej precyzji i warunków terenowych.
Z czego składa się budowa niwelatora optycznego
Gdy rozkładam ten przyrząd na części, patrzę przede wszystkim na trzy warstwy: podstawę, układ optyczny i mechanizm poziomowania. To właśnie one decydują, czy zobaczysz ostry obraz łaty, utrzymasz linię celowania w poziomie i wykonasz odczyt bez zbędnych poprawek. W budowlanych modelach powiększenie 24x-32x pomaga wygodniej odczytać łatę, ale nie naprawi złego ustawienia instrumentu.
| Element | Do czego służy | Co psuje dokładność |
|---|---|---|
| Statyw i spodarka | Utrzymują instrument w stabilnej pozycji i łączą go z podłożem | Luźna śruba mocująca, zapadające się nogi, drgania gruntu |
| Śruby poziomujące | Pozwalają wstępnie ustawić przyrząd w poziomie | Zużyty gwint, zbyt szybkie kręcenie, brak stabilnego podparcia |
| Luneta | Optycznie powiększa obraz łaty i prowadzi celowanie | Brak ostrości, zabrudzony obiektyw, źle ustawiony okular |
| Krzyż nitek | Wyznacza linię odczytu na łacie | Paralaksa, rozkalibrowanie, zły odczyt przy poruszeniu instrumentu |
| Libella okrągła | Pomaga wykonać zgrubne poziomowanie przed pomiarem | Krzywe ustawienie statywu lub ignorowanie wskazania libelli |
| Kompensator | Automatycznie doprowadza oś celową do poziomu w granicach pracy | Wstrząs, zbyt duży przechył, brak blokady transportowej |
Warto zapamiętać jedną rzecz: mechaniczny drobiazg potrafi zepsuć cały odczyt. Poluzowana śruba sercowa albo statyw postawiony na miękkim nasypie robią większą różnicę niż sam napis na obudowie. Jeśli miałbym wskazać element, który najszybciej zdradza problemy, byłby to właśnie kompensator, bo to on najczęściej reaguje na uderzenia i niestabilne podłoże. Od tego już krok do pytania, jak ten mechanizm utrzymuje poziom w praktyce.
Jak działa samopoziomowanie i kiedy potrafi zawieść
W modelach automatycznych operator nie ustawia już osi celowej „na oko” przez długie kręcenie śrubami. Najpierw robi się zgrubne poziomowanie statywem i libellą, a potem kompensator przejmuje zadanie doprowadzenia wiązki optycznej do poziomu. W praktyce to układ wahadłowy z tłumieniem, często magnetycznym, który koryguje drobne odchylenia bez udziału użytkownika.
To rozwiązanie jest wygodne, ale nie jest magiczne. Kompensator ma ograniczony zakres pracy, w wielu modelach rzędu kilkunastu minut kątowych, więc jeśli instrument stoi zbyt krzywo, nie skoryguje wszystkiego. Zdarza się też, że przy dużym wietrze, na słabym statywie albo po upadku obraz zaczyna „pływać” i wtedy pomiaru nie traktuję już jako wiarygodnego.
Przeczytaj również: Dalmierz co to jest i kiedy naprawdę się przydaje?
Objawy, że mechanizm wymaga sprawdzenia
- obraz łaty jest niestabilny mimo nieruchomego statywu,
- po lekkim przechyleniu instrument nie wraca płynnie do poziomu,
- odczyty z tego samego ustawienia różnią się bez logicznego powodu,
- słychać metaliczne stukanie po przenoszeniu lub upadku,
- libella pokazuje poprawne ustawienie, ale wynik nadal „ucieka”.
Jeżeli widzę takie symptomy, nie szukam winy w łacie jako pierwszej. Najpierw sprawdzam stabilność stanowiska, potem blokadę transportową, a dopiero później podejrzewam sam układ optyczny. To oszczędza czas i zwykle szybciej prowadzi do źródła problemu. Gdy ten etap jest opanowany, trzeba jeszcze umieć odczytać wynik bez własnego błędu.
Jak odczyt z łaty robi się bez przekłamań
Sam przyrząd to dopiero połowa sukcesu. Druga połowa zaczyna się wtedy, gdy trzeba ustawić ostrość, wyeliminować paralaksę i odczytać łatę w sposób, który nie wprowadza błędu. Ja zwykle powtarzam prostą zasadę: najpierw obraz ma być ostry, dopiero potem wolno ufać skali.
Paralaksa pojawia się wtedy, gdy oko nie jest dokładnie w osi obserwacji i krzyż nitek „przesuwa się” względem łaty. W praktyce oznacza to, że pokrętło ostrości i ustawienie okularu są tak samo ważne jak sama technika odczytu. Jeśli obraz jest choć trochę nieczytelny, warto od razu poprawić ustawienie zamiast zgadywać milimetry.
- Rozstaw statyw stabilnie i dokręć śrubę mocującą.
- Wykonaj zgrubne poziomowanie na libelli okrągłej.
- Wyostrz obraz okularu, a potem ustaw ostrość łaty.
- Sprawdź, czy krzyż nitek nie „pływa” względem podziałki po lekkim ruchu oka.
- Odczyt wykonuj na środku łaty i kontroluj jej pionowość.
| Typowy błąd | Skutek w praktyce | Jak go ograniczyć |
|---|---|---|
| Łata ustawiona pod kątem | Odczyt wychodzi zaniżony albo zawyżony | Trzymać łatę pionowo i kontrolować ją z boku oraz od frontu |
| Nieostry obraz | Paralaksa i przypadkowe przekłamanie | Najpierw wyostrzyć okular, potem obiektyw |
| Drgający statyw | Wynik zmienia się w czasie pomiaru | Ustawić nogi na twardym podłożu i unikać pracy przy wibracjach |
| Zły punkt celowania | Błąd wysokości już na starcie | Celować w środek łaty, a nie w jej skraj czy uszkodzony fragment |
Przy robotach budowlanych liczy się też geometria ustawienia. Jeśli to możliwe, ustaw instrument mniej więcej pośrodku między punktami, które porównujesz. Tak ogranicza się wpływ drobnych błędów optyki i samego gruntu, co w praktyce daje lepszy wynik niż długie ratowanie pomiaru poprawkami. Gdy już wiesz, jak czytać wynik, można spokojnie porównać same typy urządzeń i wybrać taki, który pasuje do skali robót.
Jak wybrać właściwy typ do pracy na budowie
Nie każdy niwelator działa tak samo, nawet jeśli na zewnątrz wygląda podobnie. W codziennej pracy najczęściej spotykam trzy podejścia: klasyczny optyczny, automatyczny oraz cyfrowy. Różnica nie sprowadza się tylko do ceny, ale do tego, ile pracy wykonuje operator, a ile przejmuje elektronika.
| Typ | Co ma w środku | Plusy | Ograniczenia | Gdzie sprawdza się najlepiej |
|---|---|---|---|---|
| Optyczny | Lunetę, libellę i ręczne poziomowanie | Prosta konstrukcja, dobra odporność, niższy koszt | Wymaga większej wprawy i dokładniejszego ustawiania | Małe ekipy, podstawowe roboty ziemne, proste niwelacje |
| Automatyczny | Lunetę, libellę zgrubną i kompensator | Szybsza praca, mniej ręcznego poziomowania | Wrażliwy na wstrząsy i zbyt duży przechył | Budowy ogólne, roboty instalacyjne, częsta kontrola poziomu |
| Cyfrowy | Układ optyczny, czujnik elektroniczny i pamięć pomiarów | Najmniej błędów odczytu, wygodne zapisywanie danych | Wyższy koszt, zależność od zasilania i dedykowanej łaty | Dokładniejsze pomiary, dokumentacja, większe inwestycje |
Jeśli ktoś pracuje głównie przy fundamentach, podsypkach albo odwodnieniach, automatyczny model zwykle daje najlepszy balans między szybkością a precyzją. Z kolei cyfrowy zaczyna mieć sens tam, gdzie liczy się dokumentacja i powtarzalność, a nie tylko szybkie „sprawdzenie poziomu”. Klasyczny optyczny nadal broni się prostotą, ale wymaga większej dyscypliny operatora. I właśnie ta dyscyplina decyduje potem o bezpieczeństwie całego stanowiska.
Na budowie liczy się nie tylko sprzęt, ale też ustawienie stanowiska
W pomiarach terenowych BHP nie jest dodatkiem, tylko częścią dokładności. Niwelator postawiony na chwiejnej powierzchni, przy skraju wykopu albo w strefie ciągłych wibracji od zagęszczarki nie daje pewnego wyniku, a dodatkowo zwiększa ryzyko uszkodzenia sprzętu. Ja zawsze zaczynam od pytania, czy miejsce pracy jest stabilne, widoczne i bezpieczne dla operatora.
- Rozstawiaj statyw na twardym i możliwie równym podłożu.
- Nie ustawiaj przyrządu przy krawędzi wykopu, skarpy ani w miejscu, gdzie mogą wjeżdżać maszyny.
- Po zamocowaniu sprawdź śrubę sercową i blokadę kompensatora na czas transportu.
- Nie patrz przez lunetę na słońce ani bardzo jasne źródła światła.
- Chroń optykę przed pyłem, błotem i przypadkowym uderzeniem łaty.
- Jeśli pracujesz w deszczu lub przy dużej wilgotności, od razu osusz i zabezpiecz sprzęt po zakończeniu pomiaru.
W praktyce najwięcej szkód robi pośpiech. Operator chce tylko „szybko sprawdzić poziom”, więc stawia statyw byle gdzie, a potem dziwi się, że wynik skacze o kilka milimetrów. To nie jest problem samego przyrządu, tylko stanowiska, które od początku było ustawione źle. Po takiej organizacji zostaje jeszcze ostatnia rzecz: regularna kontrola i serwis.
Co sprawdzać przed sezonem i po intensywnej pracy
Dobrze utrzymany niwelator pracuje latami, ale pod warunkiem że nie traktuje się go jak zwykłego narzędzia rzuconego do skrzyni. Po okresie intensywnego używania robię krótki przegląd: czystość soczewek, płynność pokręteł, stan śrub poziomujących i reakcję kompensatora. Jeśli instrument zaliczył upadek, nie zakładam, że „pewnie nic się nie stało”.
- Sprawdź, czy obraz jest ostry i czy pokrętło działa płynnie.
- Oceń, czy libella wskazuje sensownie po ustawieniu na statywie.
- Zweryfikuj, czy kompensator wraca do pozycji roboczej bez opóźnienia.
- Wyczyść obiektyw i okular miękką ściereczką, bez nacisku.
- Przechowuj instrument w suchym futerale i transportuj go z zablokowanym mechanizmem, jeśli model tego wymaga.
- Po każdej nietypowej sytuacji, zwłaszcza po uderzeniu, wykonaj kontrolny pomiar na znanym odcinku.
Jeżeli po takim sprawdzeniu coś nadal budzi wątpliwości, lepiej oddać sprzęt do serwisu niż „ratować” budowę domysłami. W pomiarach kilka milimetrów potrafi zadecydować o poprawnym spadku, a to z kolei wpływa już na odpływ wody, montaż elementów i finalną jakość robót. Dlatego ja traktuję konserwację nie jako formalność, tylko jako część samej technologii pomiaru, która decyduje o wiarygodności całego wyniku.
